VP-540 Linearencoder-Platine (Baugruppe) – 6700989040

Baugruppe, Linear-Encoder-Platine VP-540 – Roland VP-540 / RS-540 / SP-540i – 6700989040

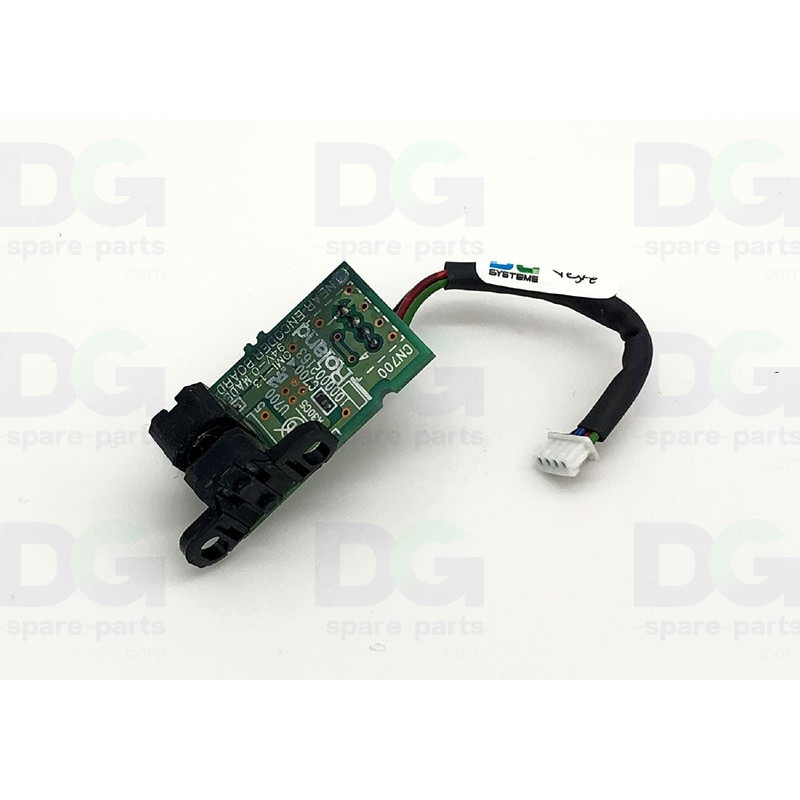

Die lineare Encoder-Karte (Assy, Linear Encoder Board) Roland 6700989040 ist der optische Sensor, der auf dem Schlitten der Druckköpfe montiert ist. Sie liest den linearen Encoderstreifen (Encoder Strip), der bei den Druckern Roland VP-540 und ähnlichen Modellen entlang der Abtastachse (X-Achse) gespannt ist.

Bei jeder Bewegung des Schlittens übermittelt die Karte der Elektronik des Geräts die genaue Position der Druckköpfe in Echtzeit. Diese Präzision gewährleistet eine mikrometrische Positionierung der Druckköpfe und eine perfekte Auslösung jedes Tintentropfens, was die Druckqualität und die Streifenfreiheit garantiert.

Dieses Roland-Originalteil wird als komplette Baugruppe (Assy) geliefert und lässt sich ohne zusätzliche elektronische Einstellungen direkt anstelle des Originalsensors montieren; das Flachbandkabel und der Stecker entsprechen der Werksmontage.

Technische Daten

• OEM-Teilenummer: 6700989040
• Äquivalente Artikelnummern: W700981120, W700461130, W701407030
• Hersteller: Roland DG (Japan)
• Teiltyp: optischer Linearencoder-Sensor auf Leiterplatte (Baugruppe)
• Betroffene Achse/Zone: X-Achse – Schlitten der Druckköpfe
• Zugehöriger Motor: Servomotor des Schlittens (X-Achse / Scan)
• Lieferung: Komplettset (Platine + Sensor + Stecker), einbaufertig
• Teiltyp: Roland-Originalteil (OEM)
• Anwendung: Großformat-Eco-Solvent-Drucker / Print-&-Cut-Drucker

Kompatibilität und Verwendung

• Roland VP-540 und VP-300
• Roland RS-540 und RS-640
• Roland SP-540i und SP-300i
• Roland RF-640
• Roland VS-540, VS-640, VS-300i, VS-420i

Funktion

• Liest während der Abtastung des Schlittens kontinuierlich die Teilungen des linearen Encoderbands
• Übermittelt der Steuerkarte die genaue Position der Druckköpfe auf der X-Achse
• Synchronisiert die Auslösung der Tintentropfen mit der Position des Schlittens
• Gewährleistet eine konstante Geschwindigkeit und einen gleichmäßigen Abtastabstand
• Ermöglicht die Steuerung der Servoregelung des Schlitten-Servomotors

Mögliche Symptome bei Verschleiß

• Encoder- oder Servofehler wird auf dem Bedienfeld angezeigt
• Vertikale Streifen (Banding) oder Positionsabweichungen im Druckbild
• Schlitten zögert, bewegt sich ruckartig oder bleibt während des Druckvorgangs stehen
• Tintentropfen an falschen Stellen (unscharfer Text, doppelte Konturen)
• Unerwartete Maschinenstillstände zu Beginn oder während des Druckvorgangs

Der Austausch dieser Linearencoder-Karte stellt die Positioniergenauigkeit des Schlittens wieder her, beseitigt durch das Encoder-Lesen verursachte Banding-Fehler und stellt die Zuverlässigkeit der Servosteuerung beim VP-540 und kompatiblen Modellen wieder her.
