Placa de codificador lineal VP-540 - 6700989040

Placa del codificador lineal (Assy Linear Encoder Board VP-540) – 6700989040

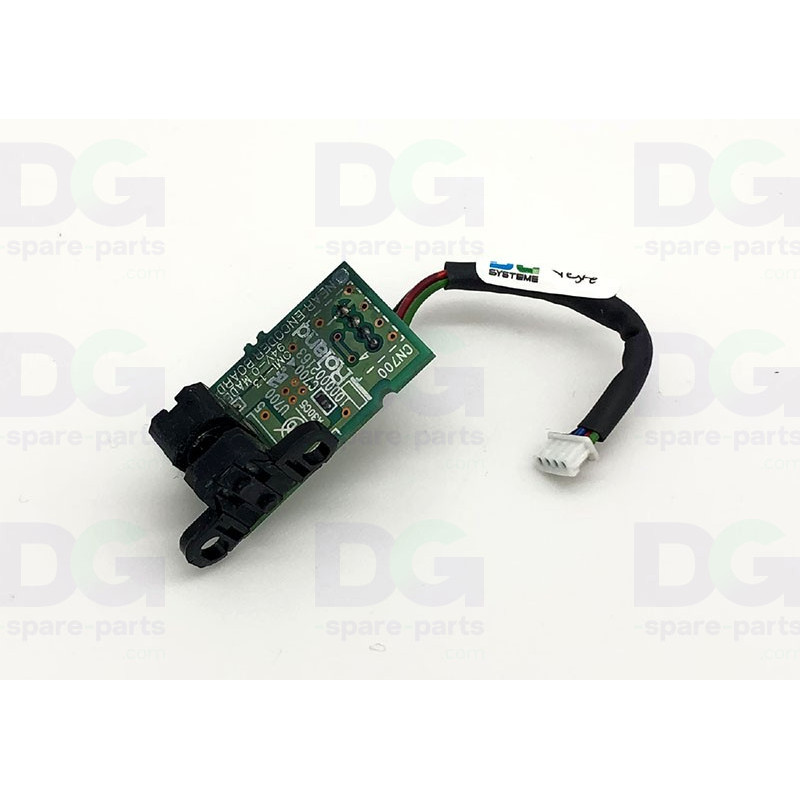

La placa del codificador lineal 6700989040 (Assy Linear Encoder Board) es el sensor óptico montado en el carro de cabezales de las impresoras y las impresoras-cortadoras de gran formato eco-solventes Roland VP-540 y modelos afines. Lee la regla del codificador lineal tendida a lo largo del eje de escaneo (eje X); en cada movimiento del carro, la placa transmite en tiempo real la posición exacta del cabezal a la electrónica de la máquina. Esta precisión garantiza un posicionamiento micrométrico del cabezal y una expulsión perfecta de cada gota de tinta, asegurando la calidad de impresión y la ausencia de bandeado. Suministrada como conjunto completo, se instala directamente en lugar del sensor original sin ajuste electrónico adicional; el cable plano y el conector son idénticos al montaje de fábrica.

Especificaciones técnicas

• Referencia OEM: 6700989040
• Fabricante: Roland
• Tipo de pieza: Placa del codificador lineal
• Referencias equivalentes: W700981120, W700461130, W701407030
• Eje: Eje X — carro de cabezales
• Motor asociado: Servomotor del carro (eje X / escaneo)
• Envío: Se envía listo para instalar

Compatibilidad y uso

• Roland RA
• Roland RF
• Roland RS
• Roland SP
• Roland VP
• Roland VS

Función

• Lee continuamente las graduaciones de la regla del codificador lineal durante el escaneo del carro
• Transmite la posición exacta del cabezal en el eje X a la placa de control
• Sincroniza la expulsión de las gotas de tinta con la posición del carro
• Garantiza la estabilidad de la velocidad y la regularidad del paso de escaneo
• Permite el servocontrol del servomotor del carro

Signos de desgaste

• Error de codificador o de servo mostrado en el panel de control
• Bandeado vertical o desfases de posición en la imagen impresa
• Carro que duda, se mueve a tirones o se detiene a mitad de pasada
• Gotas de tinta expulsadas en el lugar equivocado (texto borroso, contornos duplicados)
• Paradas intempestivas de la máquina al inicio o durante la impresión

La sustitución de esta pieza restablece el correcto funcionamiento de la máquina.
