3010114434 - Kit de manguera de tinta de 3/32" de diámetro interior, negra (tubo 3010104652, 4,5 m)

Kit de manguera de tinta de 3/32" de diámetro interior, color negro – Canon Océ Arizona – 3010114434

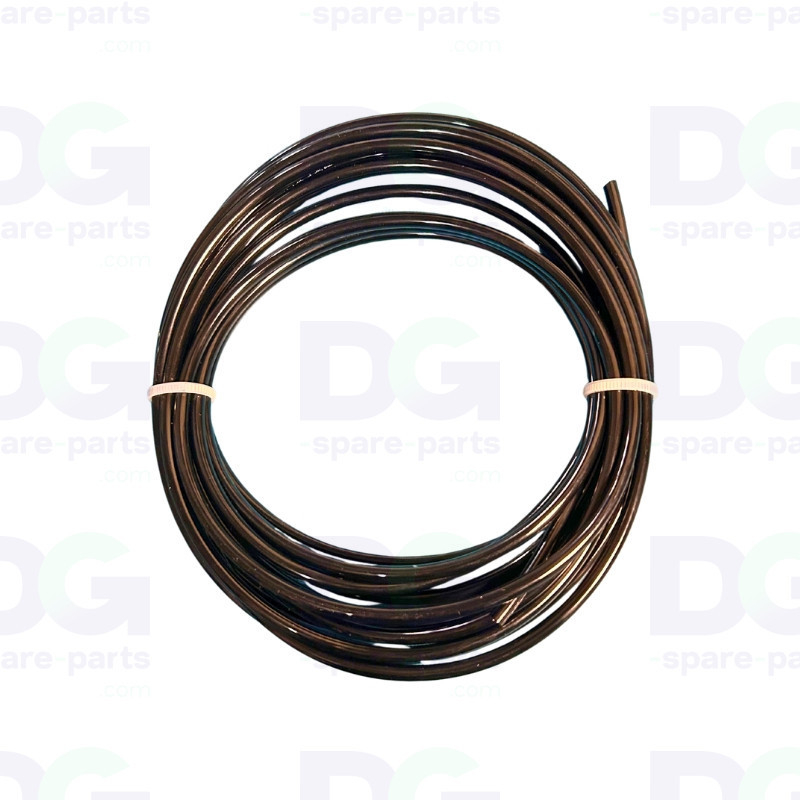

El kit de manguera 3010114434 contiene 4,5 m de manguera Océ 3010104652, el tubo de tinta negro de 3/32" de diámetro interior que equipa todo el circuito de fluidos de las Canon Océ Arizona, desde la serie 4xx hasta la serie 22xx. Este es el tubo que se encuentra en los ocho depósitos de tinta del carro, en los filtros de tinta del compartimento izquierdo y en las válvulas de purga del bloque de menisco.

El tubo se acopla a los racores con espiga de 3/32" de la familia Luer-Lock de Océ (macho 3010104770, acodado 3010107689, hembra 3010104451) y se bloquea mediante los anillos Luer de colores de cada canal. Su diámetro exterior de 5/32" (4 mm) es el para el que están dimensionados estos anillos, lo que garantiza una estanqueidad duradera con tinta UV sin necesidad de abrazaderas ni pegamento.

Se suministra en un kit de 4,5 m para cortar a la medida (solo el tubo, sin racores), lo que permite renovar toda la tubería de los depósitos de un carro: el esquema de tuberías de la Océ 3010112969 prevé 8 tramos de 310 mm (alimentación del depósito → cabezal) y 8 tramos de 350 mm (retorno del cabezal → depósito), lo que supone unos 5,3 m con las conexiones a los filtros. Pieza original de Canon Océ, fabricada en PE y compatible con el circuito original.

Características técnicas

• Referencia OEM: 3010114434 (kit) – tubo 3010104652
• Fabricante: Canon Océ
• Código CAS de Océ: 02-x601 (grupo de tinta / aire / vacío) – 07-x601 en Arizona 13xx (estación de mantenimiento)
• Tipo de pieza: Tubo de tinta para cortar, PE negro
• Dimensiones: 3/32" de diámetro interior × 5/32" de diámetro exterior (≈ 2,4 × 4,0 mm)
• Longitud: 4,5 m
• Conectores asociados: Luer macho con espiga de 3/32" 3010104770 – Luer acodado con espiga de 3/32" 3010107689 – Luer hembra con barbilla de 3/32" 3010104451 – Anillos Luer-Lock 3010104765 (negro), 3010104766 (azul), 3010104767 (rojo), 3010104768 (amarillo), 3010104769 (blanco), 3010107717 (verde), 3010107870 (claro)
• Zonas afectadas: Depósitos de tinta del carro (3010110853), conjunto de filtros de tinta, compartimento izquierdo Ink-Air-Vacuum, válvulas de purga / menisco
• Entrega: Tubo suelto en kit de 4,5 m; racores y anillos Luer no incluidos
• Tipo de pieza: Pieza original de Canon Océ (OEM)
• Aplicación: Impresoras planas UV Arizona – circuito de tinta

Compatibilidad y uso

• Canon Océ Arizona 440 GT / 440 XT / 460 GT / 460 XT / 480 GT / 480 XT
• Canon Océ Arizona 640 GT / 640 XT / 660 GT / 660 XT
• Canon Océ Arizona 1240 GT / 1240 XT / 1260 GT / 1260 XT / 1280 GT / 1280 XT
• Canon Océ Arizona 1340 GT / 1340 XT / 1360 GT / 1360 XT / 1380 GT / 1380 XT
• Canon Océ Arizona 2260 GT / 2260 XT / 2280 GT / 2280 XT
• Fujifilm Acuity Select HS serie 30 (HS36, HS38, HS X36, HS X38): misma plataforma que las Arizona 22xx
• No es compatible con los modelos Arizona 2xx / 3xx, cuya tubería del carro es de 1/4" (kit 3010105351)

Función

• Suministra tinta a cada cabezal de impresión desde su depósito del carro (tramo de 310 mm)
• Garantiza el retorno de la tinta desde el cabezal hacia el depósito (tramo de 350 mm)
• Conecta los filtros de tinta del compartimento izquierdo al circuito de alimentación de los depósitos
• Conecta las válvulas de purga del bloque de menisco y las líneas de desgasificación a los depósitos
• Se acopla a los conectores Luer-Lock con espiga de 3/32" sin necesidad de abrazaderas ni pegamento

Posibles síntomas en caso de desgaste

• Filtración o goteo de tinta en la base de un depósito o en un racor Luer
• Tubo endurecido, blanqueado o agrietado por la tinta UV, que ya no encaja en el anillo Luer
• Burbujas de aire en el circuito, pérdida de vacío en un canal, boquillas que faltan tras la purga
• Tubo aplastado o doblado que bloquea el caudal de un canal (fallo en la alimentación o en el retorno)
• Error de nivel de tinta en un depósito del carro (sensor 3010107593) debido a la entrada de aire

La sustitución del tubo 3010104652 restablece un circuito de tinta estanco y cebado entre depósitos, filtros y cabezales; se recomienda renovar todo el sistema de tuberías del carro al sustituir un cabezal o un depósito.
