Fresa compatible con Zund R114 - 3910764

Fresa helicoidal R114 – Zünd – Referencia 3910764

La fresa helicoidal Zünd R114 (ref. 3910764) es una herramienta de fresado de carburo monobloque, montada en el módulo de fresado (Routing Module) de las mesas de corte digital Zünd. Permite realizar cortes limpios y contornos fresados en los materiales rígidos utilizados en señalización y en el montaje de stands.

Su geometría helicoidal de un solo diente (1 cutting edge) evacua eficazmente las virutas hacia arriba y limita el calentamiento del material. El diámetro de corte de Ø4 mm y la longitud de corte de 12 mm garantizan un acabado limpio de los bordes en paneles compuestos, madera, MDF y espumas de PVC, sin desgarros ni quemaduras.

Suministrada como herramienta individual, la R114 se monta directamente en la pinza de sujeción de Ø6 mm del módulo de fresado Zünd. Constituye un consumible de referencia para los talleres que utilizan habitualmente la mesa en modo fresado y trabajan con materiales compuestos, alveolares o madera.

Características técnicas

• Referencia OEM: 3910764 (R114)
• Fabricante: Zünd
• Tipo de herramienta: Fresa helicoidal (spiral router bit)
• Número de dientes: 1 (1 filo de corte)

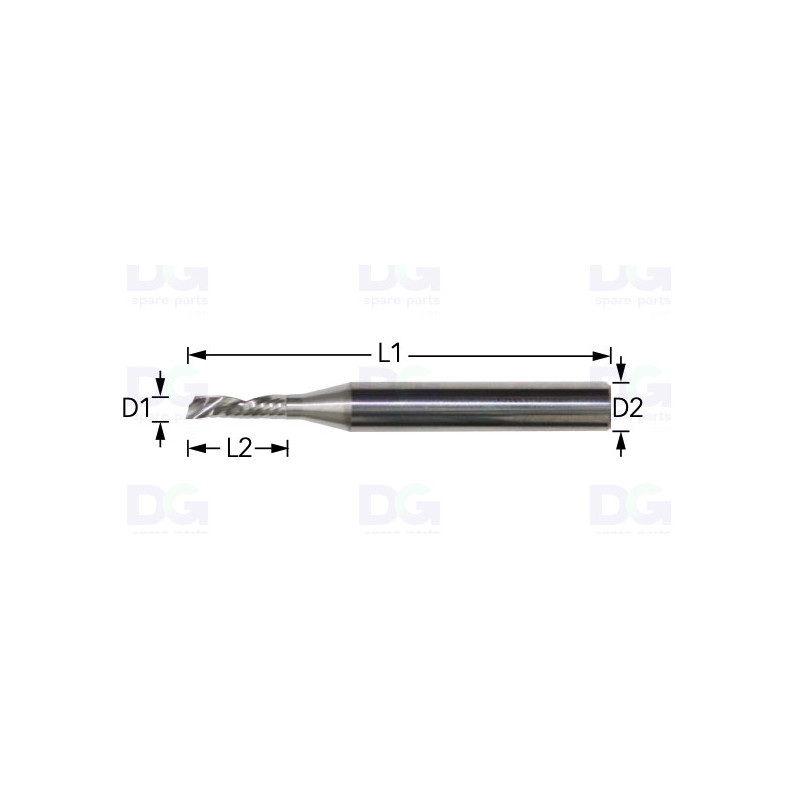

• Diámetro de corte (D1): 4 mm
• Diámetro del vástago (D2): 6 mm
• Longitud total (L1): 50 mm
• Longitud de corte (L2): 12 mm
• Velocidad máxima de rotación: 46 600 rpm
• Materiales mecanizables: Forex (PVC expandido), MDF, madera, Dibond (panel compuesto de aluminio)
• Entrega: herramienta sola, lista para montarse en el módulo de fresado
• Aplicación: módulo de fresado Zünd – corte y fresado de paneles rígidos

Compatibilidad y uso

• Mesas de corte Zünd equipadas con el módulo de fresado RM-A o RM-L
• Serie G3 de Zünd
• Serie S3 de Zünd
• Serie D3 de Zünd
• Serie L3 de Zünd
• Cualquier máquina Zünd compatible con fresas de vástago de Ø6 mm de la serie R

Función

• Realizar el fresado de contornos y el corte de paneles rígidos para señalización
• Evacuar las virutas hacia arriba gracias a la geometría helicoidal (up-cut)
• Garantizar un corte limpio en materiales compuestos y alveolares (Dibond, Forex)
• Trabajar el MDF y la madera sin quemar el borde de corte
• Permitir pasadas precisas para piezas de señalización, rotulación volumétrica y PLV

Posibles síntomas en caso de desgaste

• Bordes de corte deshilachados o arrancados en Forex y MDF
• Aparición de quemaduras (ennegrecimiento) en los paneles de madera
• Rebabas y residuos adheridos a la salida del material en Dibond
• Ruido anormal y vibraciones del módulo de fresado durante el corte
• Calentamiento excesivo de la fresa y del material
• Deterioro visible del filo o astillas en el extremo de la herramienta

Sustituir la R114 en cuanto aparezcan estos síntomas garantiza la calidad del corte, preserva el módulo de fresado Zünd y limita la rotura del material en los paneles de alto valor añadido.
