CR-Encoder-Baugruppe – DG-42947

CR-Encoder-Baugruppe DG-42947 – Mutoh ValueJet 1324 / 1638 / 2638

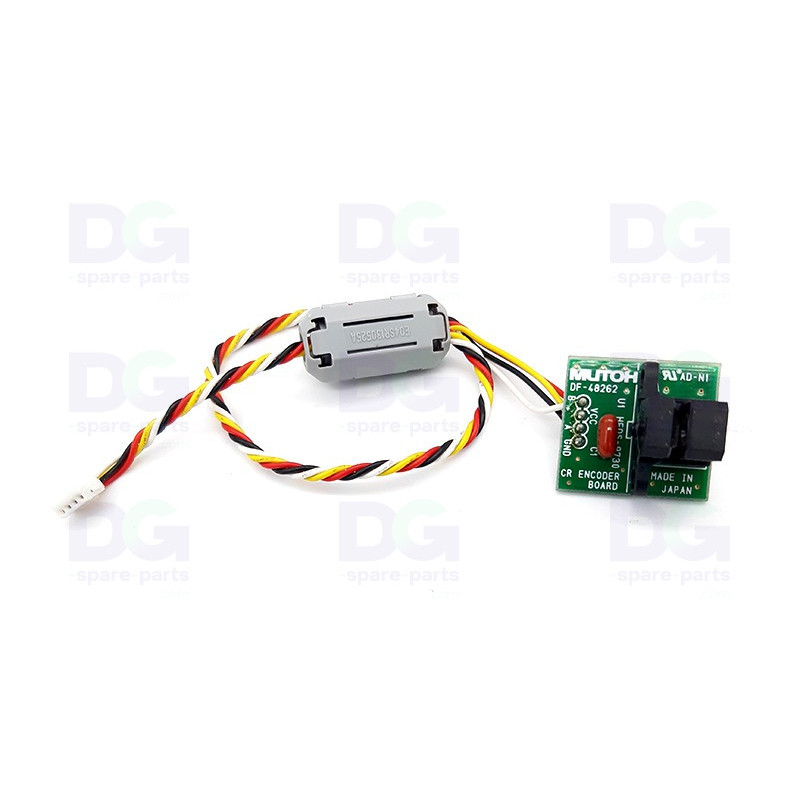

Die CR-Encoder-Baugruppe DG-42947 (CR Encoder Assy) ist der Encoder-Sensor des Druckwagens, der in den Mutoh ValueJet-Großformatdruckern der Reihen 1324, 1638, 2638, 426UF und XPJ verbaut ist. Sie liest die Positionsdaten vom Encoder-Streifen ab, um in Echtzeit die genaue Position des Druckwagens auf der waagerechten Achse zu bestimmen.

Dieser Sensor überträgt die Positionsdaten an die Hauptplatine, die das Auslösen der Düsen mit der Bewegung des Druckwagens synchronisiert. Diese Genauigkeit sichert eine perfekte Ausrichtung der Tintentropfen und eine gleichbleibende Druckqualität, auch im bidirektionalen Hochgeschwindigkeitsbetrieb.

Als Originalteil von Mutoh wird die CR-Encoder-Baugruppe ausgetauscht, wenn ein Lesefehler auftritt, der zu Druckversatz oder Encoderfehlern führt.

Technische Daten

• OEM-Referenz: DG-42947
• Hersteller: Mutoh
• Teileart: Schlitten-Encodersensor (CR Encoder Assy)
• Einbaulage: Druckwagen (X-Achse)
• Funktion: Optisches Auslesen des Encoder-Bandes
• Herkunft: Mutoh-OEM-Teil
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Mutoh VJ-628X
• Mutoh VJ-1324X
• Mutoh VJ-1624WX
• Mutoh VJ-1627MH / VJ-1628MH
• Mutoh VJ-1638X / VJ-1638WX / VJ-1638UH / VJ-1638UH2
• Mutoh VJ-1938X / VJ-1938WX / VJ-1938TX
• Mutoh VJ-2638 / VJ-2638X
• Mutoh VJ-426UF / VJ-626UF
• Mutoh XPJ-461UF / XPJ-661UF / XPJ-1462UF
• Mutoh XPJ-1641SR / XPJ-1682SR / XPJ-1682UR / XPJ-1682WR

Funktion

• Liest die genaue Position des Druckwagens über den Encoder-Streifen
• Überträgt die Positionsdaten in Echtzeit an die Hauptplatine
• Synchronisiert die Auslösung der Düsen mit der Bewegung des Druckwagens
• Sichert die genaue Ausrichtung der Tintentropfen auf dem Medium
• Ermöglicht hochauflösenden Druck und bidirektionale Ausrichtung

Mögliche Verschleißerscheinungen

• Wiederkehrende waagerechte Verschiebungen zwischen den Druckdurchläufen
• Senkrechte Streifen oder sichtbarer Aliasing-Effekt auf den Ausdrucken
• Encoder-Fehlermeldung auf dem Bedienfeld
• Der Schlitten positioniert sich nicht mehr richtig oder überfährt seinen Hub
• Kalibrierung lässt sich nicht mehr halten

Der Austausch der CR-Encoder-Baugruppe stellt die genaue Positionierung des Schlittens wieder her und beseitigt die vom Encoder-Lesen verursachten Versätze.
