3010112732 - Kit de rolamentos para pórtico F/S

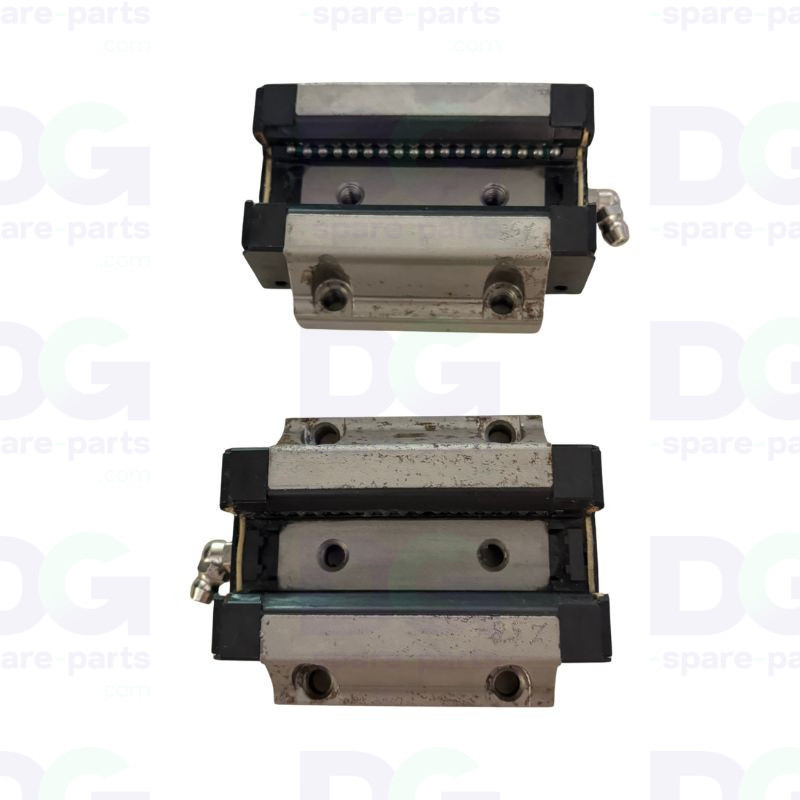

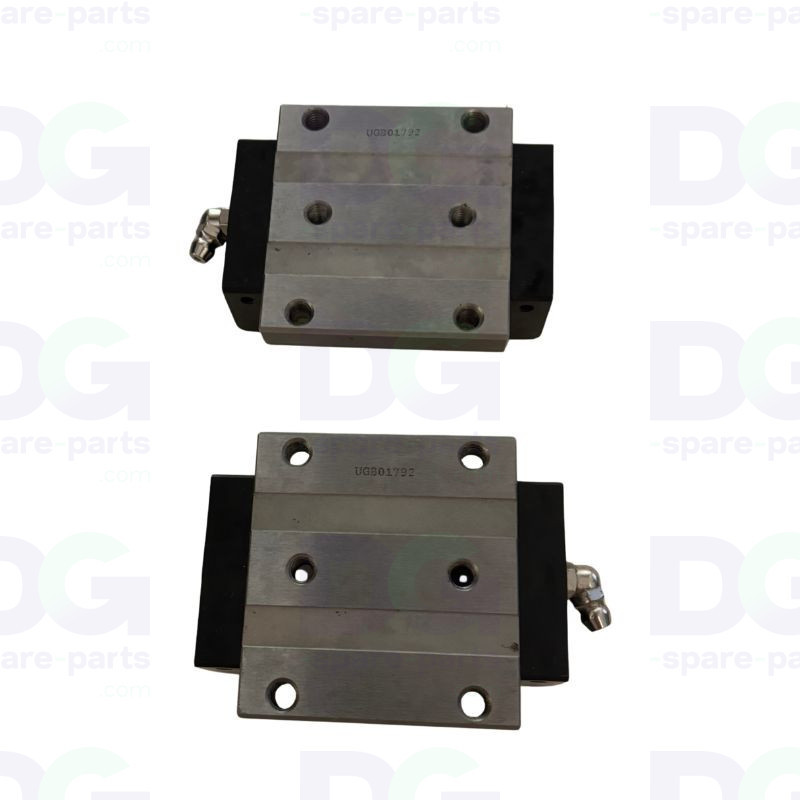

Kit de rolamentos do pórtico F/S (esquerda + direita) – Canon Océ Arizona – 3010112732

O Kit F/S de Rolamentos do Gantry (Esquerda + Direita) – referência OEM 3010112732 é um kit de manutenção Field Service que inclui os dois rolamentos de guia do gantry (lado esquerdo e lado direito) das impressoras planas UV Canon Océ Arizona.

Nestas máquinas planas (flatbed), o pórtico — a viga transversal que suporta o carro de impressão — desloca-se ao longo do eixo Y por cima da mesa. Os rolamentos asseguram a orientação linear desta viga nos seus carris, em cada lado da estrutura. Esta precisão garante um deslocamento regular e sem folga do pórtico, condição indispensável para o correto posicionamento das passagens de impressão.

Fornecido como um conjunto completo (kit esquerdo + direito), destina-se à substituição preventiva ou corretiva dos rolamentos originais, de acordo com as especificações da Canon Océ (OEM), a fim de restabelecer um deslocamento fluido e preciso do pórtico.

Características técnicas

• Referência OEM: 3010112732
• Fabricante: Canon Océ (Arizona)
• Tipo de peça: Kit Field Service (F/S) – rolamentos / guia linear do gantry
• Conteúdo do kit: rolamento esquerdo + rolamento direito (conjunto completo)
• Eixo/Zona em questão: Y – deslocamento do pórtico por cima da mesa
• Subconjunto em causa: pórtico (viga de suporte do carro) e calhas de guia
• Entrega: kit completo, pronto para intervenção de manutenção
• Tipo de peça: peça original Canon Océ (OEM)
• Aplicação: impressora UV de grande formato de base plana (flatbed)

Compatibilidade e utilização

• Canon Océ Arizona série 400 (4xx)
• Canon Océ Arizona série 400 (5xx)
• Série Canon Océ Arizona 600 (6xx)
• Canon Océ Arizona série 1200 (12xx)
• Série Canon Océ Arizona 1300 (13xx)
• Canon Océ Arizona série 2200 (22xx)

Função

• Assegurar o guiamento linear do pórtico ao longo do eixo Y
• Manter a viga de suporte do carro sem folga nos seus carris, em ambos os lados
• Garantir um deslocamento regular e preciso do pórtico sobre a mesa
• Contribuir para a estabilidade mecânica necessária à precisão de impressão
• Reduzir o atrito e o desgaste prematuro dos carris de guia

Possíveis sintomas em caso de desgaste

• Folga ou oscilação do pórtico durante o deslocamento
• Ruídos anormais (rangidos, solavancos) durante as passagens do pórtico
• Desalinhamentos ou riscas na impressão (posicionamento no eixo Y)
• Vibrações ou resistência anormal ao deslocamento do pórtico
• Mensagens de erro relacionadas com o movimento ou o posicionamento do eixo Y

A substituição dos rolamentos do gantry por este kit Field Service restabelece uma condução precisa e silenciosa, preserva o alinhamento de impressão e prolonga a vida útil dos carris da máquina.
