CA11 SUB-C - 2124764

Placa secundária (CA11 Sub-C) — 2124764

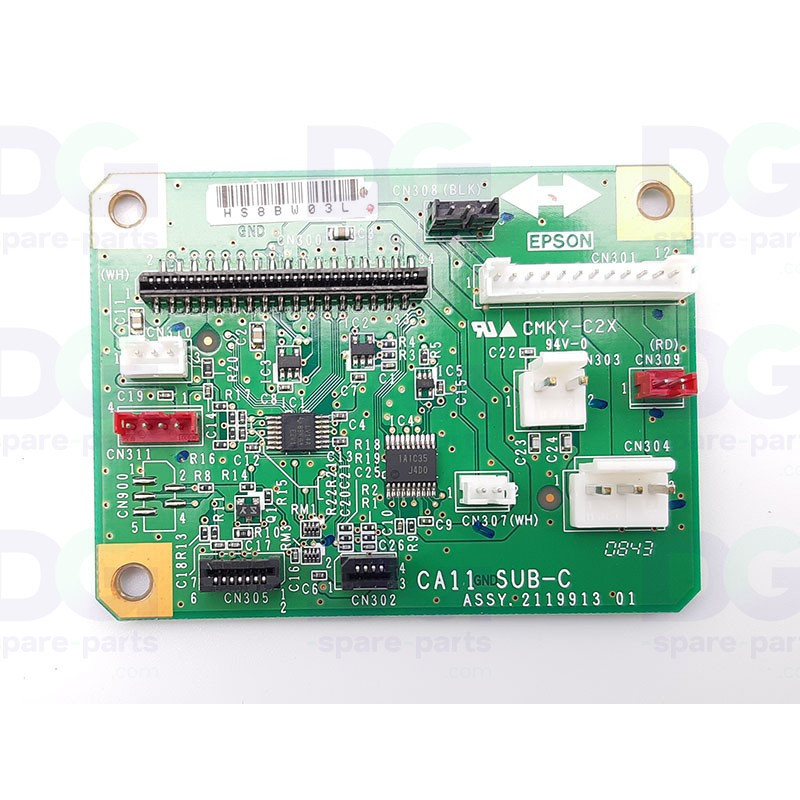

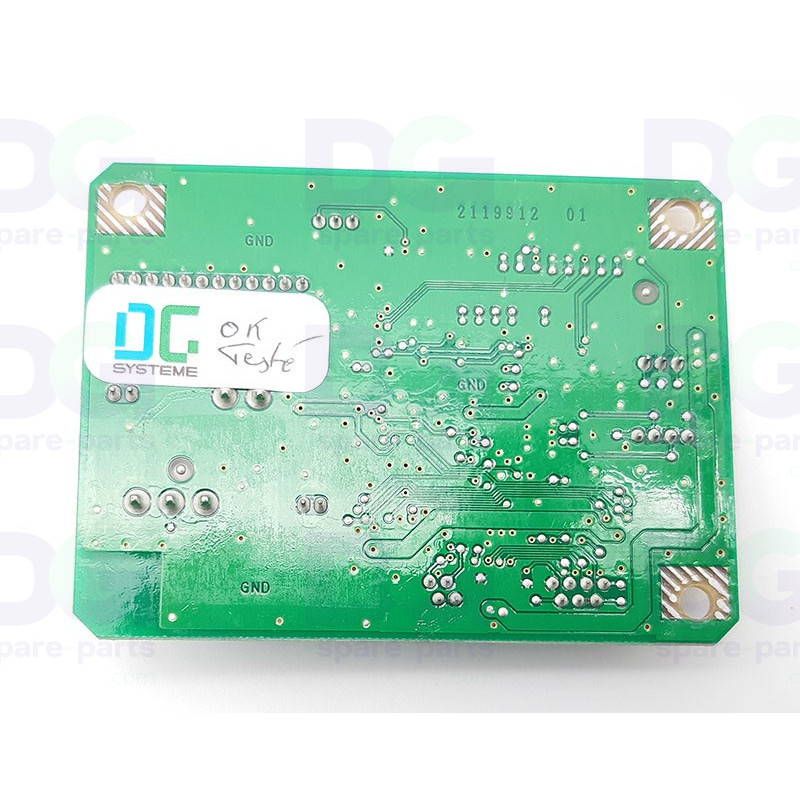

A placa secundária (CA11 Sub-C, 2124764) equipa as impressoras Epson. Assegura o comando electrónico de um subsistema do equipamento e transmite os sinais à placa principal.

O guia de reparação Epson das Stylus Pro 7900 / 9900 identifica-a como « C594 Sub-C Board »: é a placa de relé entre a placa principal (dois cabos planos de 34 pinos CN300 / CN301) e a mecânica do lado esquerdo, ou seja, o codificador e o motor de avanço do papel, o cortador e o seu codificador, e o sensor de posição de repouso dos roletes de pressão. Está fixada no lado esquerdo do chassis, acessível após remoção da tampa lateral esquerda.

Dados técnicos

• Referência OEM: 2124764
• Fabricante: Epson
• Tipo de peça: Placa secundária (sub board)
• Designação do fabricante: « Sub-C Board » (identificação « C594 Sub-C Board » do guia de reparação Epson Stylus Pro 7900 / 9900)
• Localização: Lado esquerdo do chassis, acessível após remoção da tampa lateral esquerda
• Conectores para a placa principal: CN300 e CN301 (cabos planos de 34 pinos)
• Conectores periféricos: CN302 codificador de avanço do papel (4 pinos), CN303 motor de avanço do papel (2 pinos), CN304 motor (2 pinos), CN305 depósito de manutenção esquerdo (Stylus Pro 9900), CN307 sensor de posição de repouso do cortador, CN308 não utilizado, CN309 motor do cortador, CN310 sensor de posição de repouso dos roletes de pressão, CN311 codificador do motor do cortador
• Cabos a desligar na substituição: 9 na Stylus Pro 7900 (2 cabos planos e 7 cabos filares), 10 na Stylus Pro 9900
• Nota: A referência equivalente 2119913 provém dos nossos dados: nenhuma fonte independente a confirma como equivalente da 2124764, e um anúncio designa-a como placa « CA11 SUB-B » da Stylus Pro 9900 (placa do lado direito, distinta da Sub-C). A compatibilidade com as Epson STYLUS PRO 7710, 7908, 7910, 9910 e as Epson PX-H7000, PX-H8000, PX-H10000 também provém dos nossos dados, sem confirmação do fabricante ou de distribuidores. A verificar com a referência da sua placa antes de encomendar.
• Envio: Expedido pronto a instalar

Compatibilidade e utilização

• Epson PX-H7000
• Epson PX-H8000
• Epson PX-H10000
• Epson STYLUS PRO 7700
• Epson STYLUS PRO 7710
• Epson STYLUS PRO 7890
• Epson STYLUS PRO 7900
• Epson STYLUS PRO 7908
• Epson STYLUS PRO 7910
• Epson STYLUS PRO 9700
• Epson STYLUS PRO 9890
• Epson STYLUS PRO 9900
• Epson STYLUS PRO 9910
• Identificar os cabos antes de retirar a placa: 9 na Stylus Pro 7900 (cabos planos CN300 / CN301 e conectores filares), 10 na Stylus Pro 9900 (mais o conector CN305 do depósito de manutenção esquerdo).
• O guia de reparação atribui o CN304 ora ao motor do carro (« Carriage Motor », tabela dos conectores), ora ao motor de avanço do papel (« Paper Feed Motor », fotografia anotada): verificar o cabo realmente ligado na máquina antes de tirar conclusões.
• Antes de substituir a placa por uma avaria de avanço do papel ou do cortador, verificar o encaixe e o estado dos cabos planos CN300 / CN301 e do cabo do motor, do codificador ou do sensor em causa.

Função

• Placa de relé entre a placa principal (cabos planos CN300 / CN301) e a mecânica do lado esquerdo, segundo o guia de reparação Epson Stylus Pro 7900 / 9900
• Liga o codificador e o motor de avanço do papel (CN302 / CN303)
• Liga o motor do cortador (CN309), o seu codificador (CN311) e o seu sensor de posição de repouso (CN307)
• Liga o sensor de posição de repouso dos roletes de pressão (CN310) e, na Stylus Pro 9900, o depósito de manutenção esquerdo (CN305)
• Assegura o comando electrónico de um subsistema
• Transmite os sinais à placa principal
• Serve de interface entre o firmware e o hardware

Sinais de desgaste possíveis

• Avanço do papel deficiente ou codificador de avanço do papel não lido: pode ter origem na placa ou nas suas ligações CN302 / CN303
• Cortador inoperante ou posição de repouso do cortador não detectada: pode ter origem na placa ou nas ligações CN307 / CN309 / CN311
• Posição de repouso dos roletes de pressão não detectada: pode ter origem na placa ou na ligação CN310
• Subsistema sem comando
• Erros electrónicos
• Perdas de comunicação interna
• Comportamentos erráticos ou paragens da máquina

A substituição desta peça restabelece o bom funcionamento da máquina.

Referências equivalentes : 2119913
