6702048120 - placa painel de controlo (ASSY, PANEL BOARD)

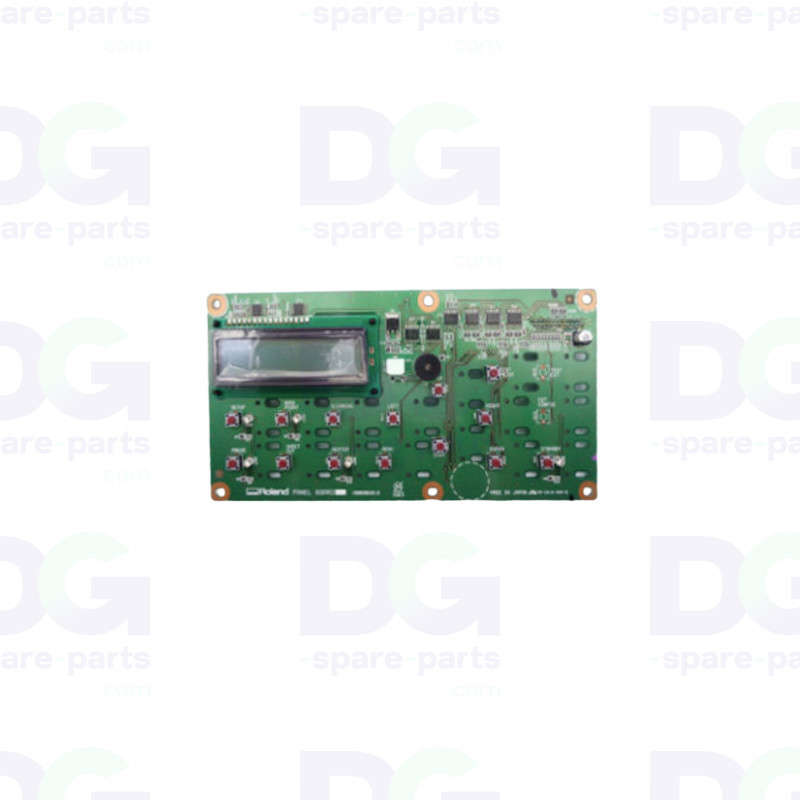

ASSY,PANEL BOARD XF-640

O componente ASSY,PANEL BOARD XF-640 referência 6702048120 é um placa painel de controlo (ASSY, PANEL BOARD) utilizado em impressoras de rolo Roland.

Esta peça desempenha um papel técnico crítico no funcionamento da máquina. A sua substituição permite restaurar o desempenho original do equipamento.

Função do componente

• Interface do utilizador com ecrã LCD e 14 botões tácteis (Pause, Standby, Setup, Menu, Enter…)
• Exibição do estado da impressora através de 7 LEDs (Power, Busy, Base, Pause, Setup, Heater, LCD)
• Comunicação com a placa-mãe via conector de 24 pinos (52806-24)
• Sinalização sonora de alertas via buzzer integrado (TMB-05)

Referências

Referência OEM: 6702048120

Compatibilidade com máquinas

• Roland XF-640

Informações técnicas importantes

• Referência OEM : 6702048120
• Marca : Roland®
• Tipo : Placa painel (interface do operador)
• Alimentação : +5V
• Conector principal : 52806-24 (24 pinos para placa-mãe)
• Ecrã : LCD WDH0087-YGH-JT#01
• Botões : 14 interruptores tácteis EVQ21305R
• LEDs : 7 LEDs de estado (SLR343BC4TT32)
• Buzzer : TMB-05
• Compatibilidade : Roland Soljet Pro 4 XF-640

Possíveis sintomas em caso de falha

• O ecrã do painel de controlo não acende
• Os botões do painel de controlo não respondem
• Erros de comunicação entre o painel e a placa-mãe
• Exibição errática ou incompleta das informações
