6702048120 - placa panel de control (ASSY, PANEL BOARD)

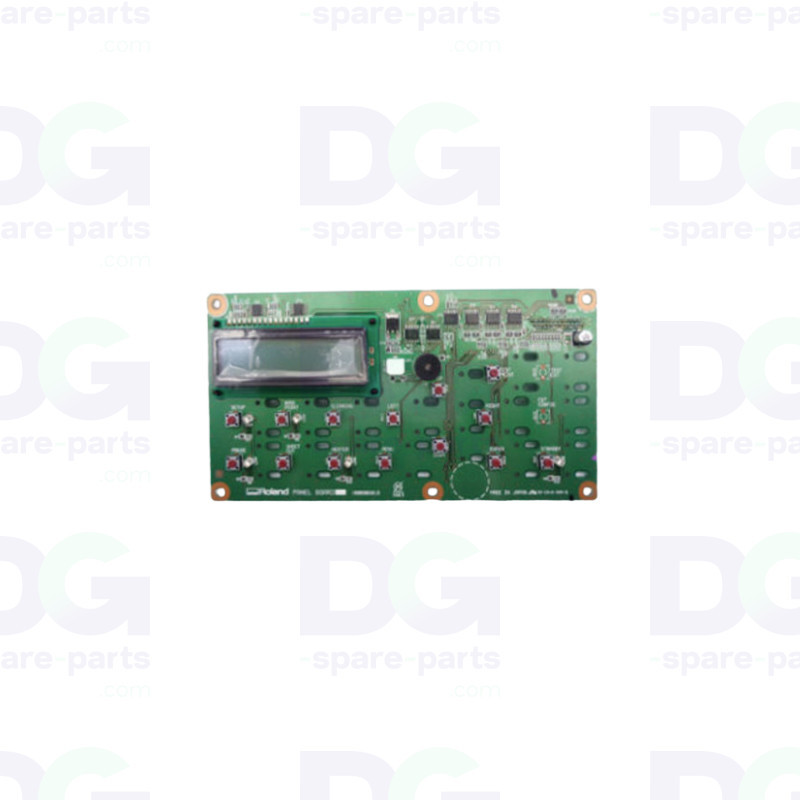

ASSY,PANEL BOARD XF-640

El componente ASSY,PANEL BOARD XF-640 referencia 6702048120 es un placa panel de control (ASSY, PANEL BOARD) utilizado en impresoras de rollo Roland.

Esta pieza desempeña un papel técnico crítico en el funcionamiento de la máquina. Su sustitución permite restaurar el rendimiento original del equipo.

Función del componente

• Interfaz de usuario con pantalla LCD y 14 botones táctiles (Pause, Standby, Setup, Menu, Enter…)
• Visualización del estado de la impresora mediante 7 LEDs (Power, Busy, Base, Pause, Setup, Heater, LCD)
• Comunicación con la placa madre mediante conector de 24 pines (52806-24)
• Señalización sonora de alertas mediante buzzer integrado (TMB-05)

Referencias

Referencia OEM: 6702048120

Compatibilidad con máquinas

• Roland XF-640

Información técnica importante

• Referencia OEM : 6702048120
• Marca : Roland®
• Tipo : Placa panel (interfaz operador)
• Alimentación : +5V
• Conector principal : 52806-24 (24 pines hacia placa madre)
• Pantalla : LCD WDH0087-YGH-JT#01
• Botones : 14 interruptores táctiles EVQ21305R
• LEDs : 7 LEDs de estado (SLR343BC4TT32)
• Buzzer : TMB-05
• Compatibilidad : Roland Soljet Pro 4 XF-640

Posibles síntomas en caso de avería

• La pantalla del panel de control no se enciende
• Los botones del panel de control no responden
• Errores de comunicación entre el panel y la placa madre
• Visualización errática o incompleta de la información
