3010110484 - Controlador de motor Zaxis NYT2D (versão anterior)

Placa de controlo do motor do eixo Z NYT2D (versão anterior) — Canon Océ Arizona — 3010110484

A placa NYT2D (Nymotion LLC) é a versão de primeira geração da placa de controlo do motor do eixo Z com a referência 3010110484 nas impressoras planas UV Canon Océ Arizona. Esta placa controla o motor de passo do eixo Z, que regula a altura, e gere a eletrónica de potência associada.

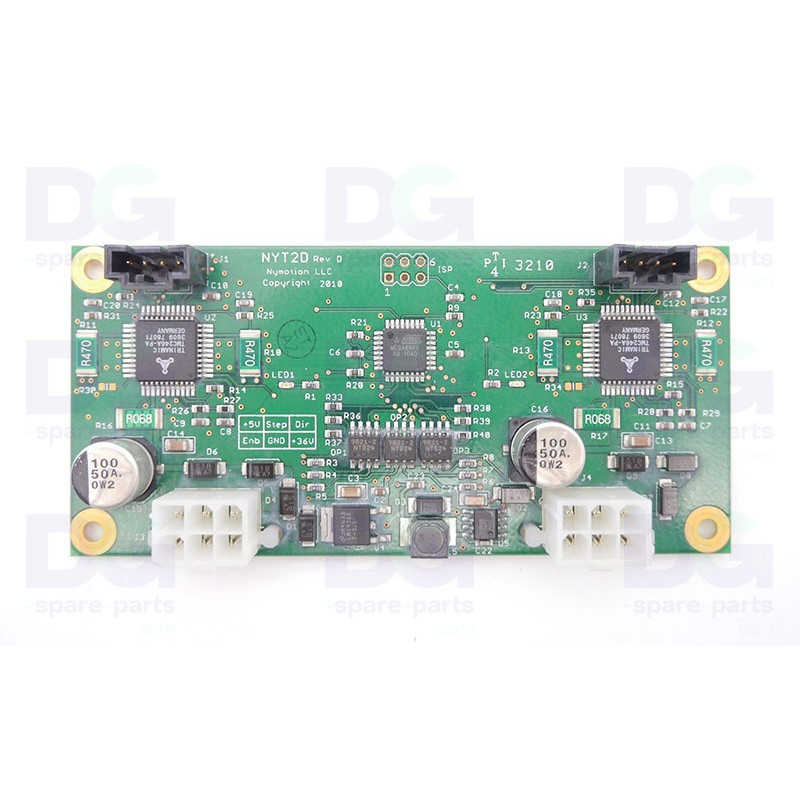

Esta placa é identificável pela serigrafia «NYT2D Rev D – Nymotion LLC» e pelos seus dois controladores Trinamic TMC246A-PA (controlo de micropassos das fases do motor), com uma interface de comando Step / Dir / Enable e uma alimentação lógica de +5 V / potência do motor de +36 V.

Desempenha a mesma função que a versão mais recente TMCM-024 (que tem a mesma referência OEM 3010110484), mas corresponde ao equipamento original: identificar a versão correta através da marcação da placa evita erros na encomenda. Peça verificada, pronta a instalar.

Características técnicas

• Referência OEM: 3010110484
• Fabricante da máquina: Canon Océ
• Placa: NYT2D Rev D (Nymotion LLC)
• Tipo de peça: Placa controladora do motor do eixo Z (Z-axis motor driver)
• Etapa de potência: 2 × Trinamic TMC246A-PA (controlador de motor de passo com micropassos)
• Interface de comando: Step / Dir / Enable
• Alimentação: +5 V lógico / +36 V motor
• Versão: primeira geração (a outra versão com a ref. 3010110484 é a placa TMCM-024)
• Entrega: placa testada, pronta a instalar

Compatibilidade e utilização

• Canon Océ Arizona 2xx
• Canon Océ Arizona 3xx
• Máquinas equipadas com a placa de primeira geração NYT2D (a verificar na marcação da placa)

Função

• Controla o motor de passo do eixo Z (ajuste de altura)
• Gera as fases de potência através dos dois controladores Trinamic TMC246A-PA (microstepping)
• Recebe as instruções de deslocamento em Step / Dir provenientes da eletrónica de controlo
• Gere a alimentação de potência de +36 V do motor do eixo Z

Possíveis sintomas em caso de desgaste

• Eixo Z sem comando / motor de altura imóvel
• Ajuste de altura impreciso ou com falhas
• Erros de posicionamento no eixo Z ou falhas na inicialização
• Comportamento errático do motor, movimentos bruscos ou perda de passos
• Luzes indicadoras da placa apagadas ou com avaria

A substituição por uma placa NYT2D testada restabelece o controlo do eixo Z e a precisão do ajuste de altura, sem alterar a eletrónica de controlo da máquina.
