Placas para caixa da lâmpada 3010109550/3010109551

Placas da caixa de lâmpada (Lamp Housing Boards) Canon Océ Arizona — 24-OCE2397

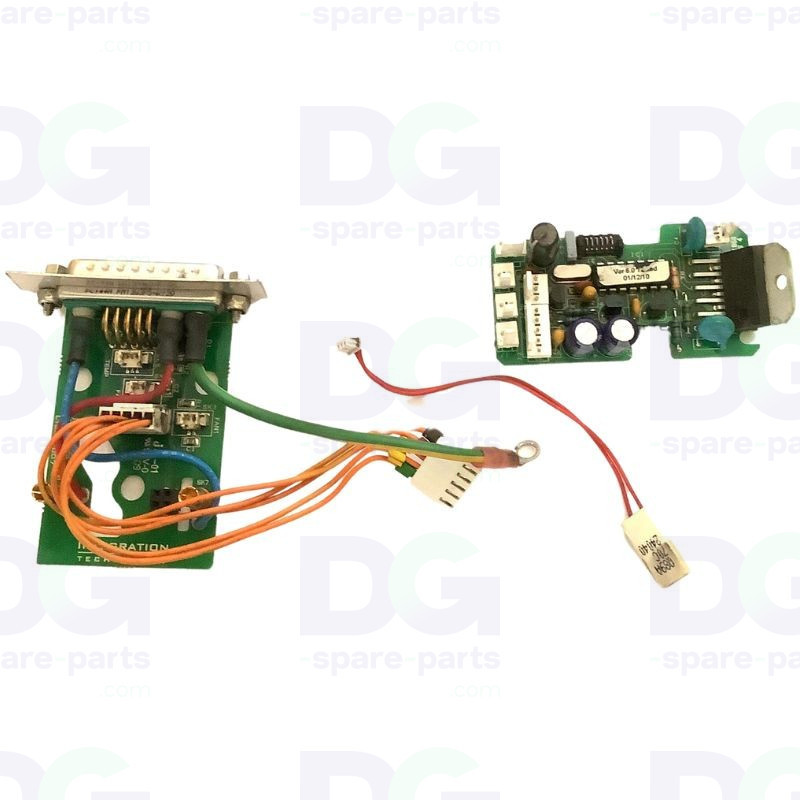

As placas da caixa de lâmpada (Cartes pour Boîtier lampe, 3010109550/3010109551) equipam as Canon Océ Arizona. Comandam a electrónica da caixa da lâmpada UV e transmitem os sinais à placa principal.

Na Canon Océ, as referências 3010109550 e 3010109551 designam a caixa de lâmpada UV completa « Housing, UV Lamp, Left (No Lamp) » (esquerda) e « Housing, UV Lamp, Right (No Lamp) » (direita), cabeça de lâmpada Integration Technology « SubZero 085 H », fornecida sem cassete nem lâmpada. Esta ficha diz respeito às placas electrónicas retiradas desta caixa; a lâmpada é alimentada por uma unidade remota « Subzero 085 Power Supply Unit ESG » 3010103980, separada da caixa.

Dados técnicos

• Referência OEM: 24-OCE2397
• Fabricante: Canon Océ
• Tipo de peça: Placas electrónicas da caixa de lâmpada UV (lamp housing boards)
• Designação do fabricante: « Housing, UV Lamp, Left (No Lamp) » 3010109550 / « Housing, UV Lamp, Right (No Lamp) » 3010109551
• Sistema de lâmpada: Cabeça de lâmpada UV « SubZero 085 H » (Integration Technology, arco de 85 mm)
• Localização: Caixa esquerda (3010109550) e caixa direita (3010109551), de ambos os lados do carro de impressão
• Conteúdo da caixa do fabricante: Caixa « No Lamp »: sem cassete nem lâmpada UV
• Nota: As referências 3010109550 / 3010109551 designam, junto de todos os distribuidores, a caixa de lâmpada completa sem lâmpada, não as placas sozinhas: estas placas são retiradas dela. Apenas um distribuidor indica que a 3010109550 substitui a antiga referência 3010105466 (caixa esquerda); um único distribuidor cita também esta caixa nas Fujifilm Acuity HYB172, Inca Spyder 320Q e Inktec Jetrix, e a Arizona 200 GT apenas surge num anúncio: estas compatibilidades não são retidas por falta de uma segunda fonte. Placas (Integration Technology) segundo os nossos dados: JJ-01 94V-0 4609 (101437 ISS 1) e BC1 94V-0 BC16789 (101868 ISS 4); outras referências associadas: 3010105466, 401075, 401029, 3010105467, 401076, 401030.
• Envio: Expedido pronto a instalar

Compatibilidade e utilização

• Canon Océ Arizona 2xx
• Canon Océ Arizona 3xx
• Fujifilm Acuity

Função

• Electrónica embarcada da caixa de lâmpada UV « SubZero 085 H » (esquerda 3010109550 / direita 3010109551), em interface com a unidade de alimentação de lâmpada remota 3010103980
• Assegura o comando electrónico de um subsistema
• Transmite os sinais à placa principal
• Serve de interface entre o firmware e o hardware

Sinais de desgaste possíveis

• Subsistema sem comando
• Erros electrónicos
• Perdas de comunicação interna
• Comportamentos erráticos ou paragens da máquina

A substituição desta peça restabelece o bom funcionamento da máquina.

Peças associadas

• 3010103980 — unidade de alimentação de lâmpada « Subzero 085 Power Supply Unit ESG » (balastro / driver), remota, fora da caixa
