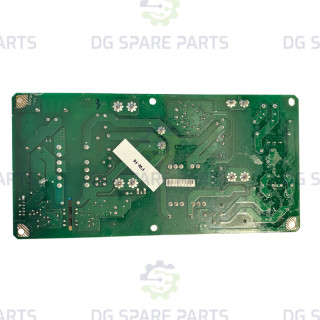

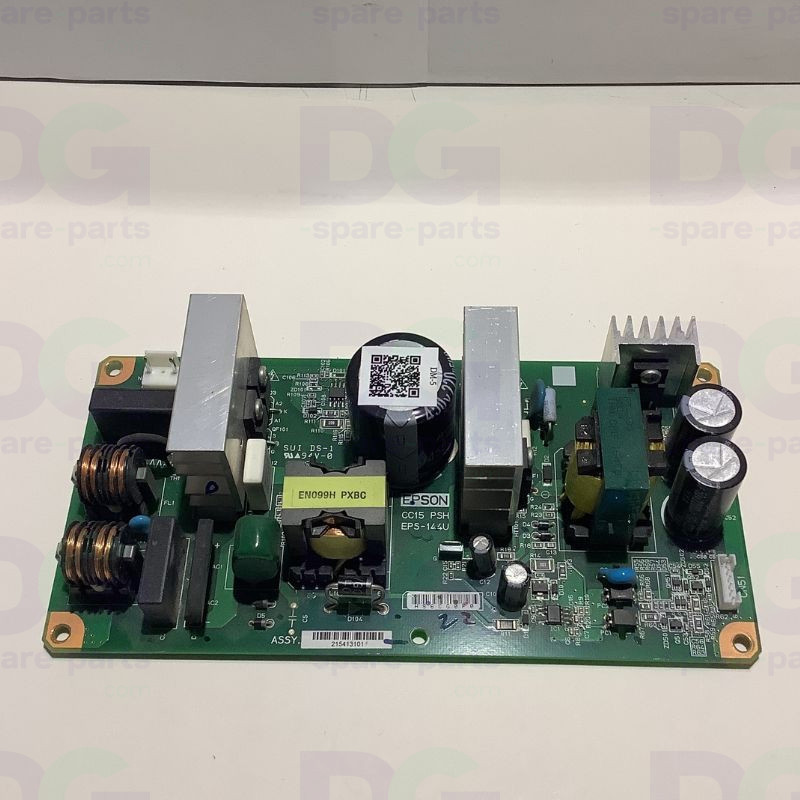

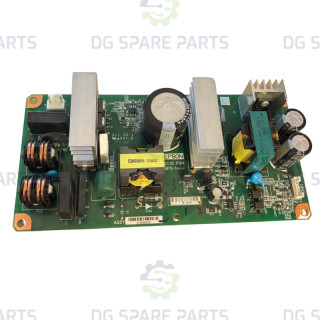

2154132 - Conjunto de placa de alimentação

Placa de alimentação – Epson SureColor S-Series / F-Series / SC-B9000 – 2154132

A placa de alimentação 2154132 é a placa de alimentação interna (PSU) das impressoras Epson SureColor das séries SC-S40600/S60600/S80600 e dos modelos derivados SC-F9200/F9300/F9400 e SC-B9000. Converte a alimentação da rede elétrica em tensões contínuas reguladas necessárias ao funcionamento das placas principais, dos motores, das cabeças de impressão e dos elementos de aquecimento.

Esta placa integra um módulo de alimentação comutada de entrada universal 100–240 V CA / 50–60 Hz, o que a torna utilizável em todas as instalações elétricas do mundo sem necessidade de ajuste manual. Substitui as versões anteriores e equivalentes do mesmo módulo: 2188981, 2188983, 2237599, que correspondem a sucessivas evoluções de produção da mesma placa.

Fornecida como um conjunto completo (Assy), é recondicionada e testada em oficina antes do envio. A instalação limita-se à substituição direta da placa original no rack de alimentação, sem necessidade de configuração adicional de software.

Características técnicas

• Referência OEM: 2154132
• Referências equivalentes: 2188981, 2188983, 2237599
• Fabricante: Epson
• Tipo de peça: Placa de alimentação interna (Power Supply Board Assembly)
• Entrada de rede: 100–240 V CA, 50–60 Hz (universal)
• Função principal: Conversão CA/CC e distribuição de tensões reguladas aos subconjuntos da impressora
• Entrega: Conjunto completo montado, pronto a instalar
• Estado: Peça recondicionada, testada e com garantia de funcionamento
• Aplicação: Impressoras eco-solvente de 64" e impressoras têxteis de sublimação de 64"

Compatibilidade e utilização

• Epson SureColor SC-S40600 / S40600L / SC-S40670
• Epson SureColor SC-S50600 / SC-S50670
• Epson SureColor SC-S60600 / S60600L / SC-S60670
• Epson SureColor SC-S70600 / SC-S70670
• Epson SureColor SC-S80600 / SC-S80670
• Epson SureColor SC-B9000
• Epson SureColor SC-F9200 / SC-F9300 / SC-F9400

Função

• Converter a tensão da rede elétrica (100–240 V CA) em tensões contínuas reguladas (baixa tensão)
• Alimentar a placa principal, a placa SUB, as placas do carro e os motores de acionamento
• Fornecer alimentação às resistências de aquecimento e às cabeças de impressão
• Proteger os componentes eletrónicos em caso de sobretensão, sobreintensidade ou curto-circuito
• Manter a estabilidade da alimentação durante os ciclos de impressão de elevado consumo

Possíveis sintomas em caso de desgaste

• A impressora já não liga, apesar de a alimentação da rede elétrica estar correta
• Arranques incompletos ou reinícios indesejados durante a impressão
• Mensagens de erro de alimentação ou de circuito aberto no painel de controlo
• Aquecimento do suporte de impressão defeituoso ou irregular
• Ruído anormal (assobio, estalido) ao nível da fonte de alimentação interna
• Cheiro a componente queimado na proximidade da fonte de alimentação

A substituição da placa de alimentação 2154132 restaura a alimentação interna estável da impressora e permite reiniciar a máquina a plena capacidade, sem risco para as outras placas eletrónicas do sistema.
