2030040013 - Conjunto de pressão negativa para tinta branca (conjunto completo)

Conjunto de pressão negativa para tinta branca (conjunto completo) – HandTop HT2512 – 2030040013

Este conjunto completo constitui o sistema de gestão da pressão negativa da tinta branca da impressora UV de grande formato HandTop HT2512. A tinta branca, mais densa, requer uma depressão controlada para evitar fugas e manchas nos bicos e estabilizar o fornecimento.

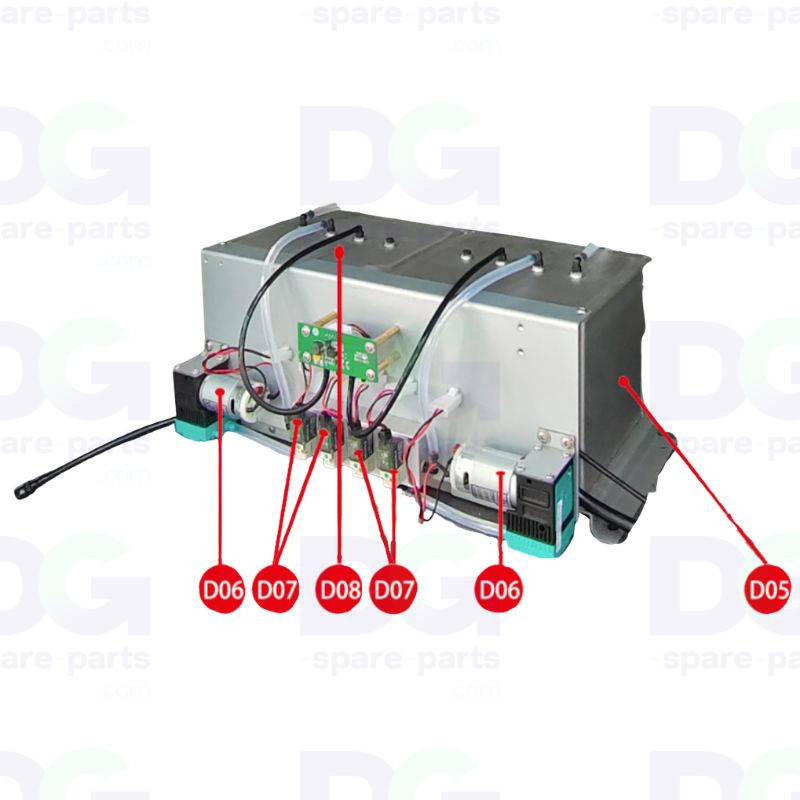

O conjunto é fornecido montado na sua placa de base, com a cablagem e as ligações já efetuadas. Contém exatamente: 2 caixas de pressão negativa (ref. 2030040013), 2 bombas de vácuo/ar (ref. 2020180006), 4 eletroválvulas pneumáticas TPC DR100-5H (ref. 2020020007 – miniaturas de 3 vias, 24 V CC, 0~0,7 MPa) e 1 placa de regulação, ligados por tubos.

Fornecido como um conjunto completo pronto a instalar, substitui todo o módulo numa única operação. Componentes originais (caixas e bombas HandTop, eletroválvulas TPC Mechatronics).

Características técnicas

• Tipo: conjunto (kit) de gestão da pressão negativa – tinta branca
• Composição exata: 2 caixas de pressão negativa, 2 bombas de vácuo/ar, 4 eletroválvulas TPC DR100-5H, 1 placa de regulação
• Caixas de pressão negativa: ref. OEM 2030040013 (antiga SS30406C)
• Bombas de vácuo/ar: ref. OEM 2020180006 (antiga SS30411A)
• Electroválvulas: TPC DR100-5H – ref. OEM 2020020007 (anterior: SS30403B)
• Detalhes da eletroválvula: miniatura de 3 vias (10 mm), 24 V CC, 0,85 W, pressão 0~0,7 MPa
• Regulação: placa eletrónica integrada
• Montagem: em placa, com cablagem e ligações, com tubos
• Função: manutenção da pressão negativa do circuito de tinta branca
• Entrega: conjunto completo montado, pronto a instalar
• Tipo de peça: peças originais (HandTop + TPC)

Compatibilidade e utilização

• HandTop HT2512 (impressora UV de grande formato)
• Sistema de pressão negativa da tinta branca
• Referências originais: 2030040013, 2020180006, 2020020007

Função

• Manter a pressão negativa (depressão) do circuito da tinta branca
• Evitar fugas e manchas de tinta nos bicos
• Estabilizar o fornecimento de tinta branca (tinta densa)
• Assegurar a regulação através das eletroválvulas e da placa integrada

Possíveis sintomas em caso de desgaste

• Fugas ou manchas de tinta branca nos bicos
• Pressão negativa instável ou que não se mantém
• Bomba silenciosa, válvula eletromagnética bloqueada, falha na regulação
• Tinta branca que se separa / alimentação irregular

A substituição deste conjunto restabelece a gestão da pressão negativa da tinta branca da HandTop HT2512 e garante a fiabilidade da impressão a branco.
