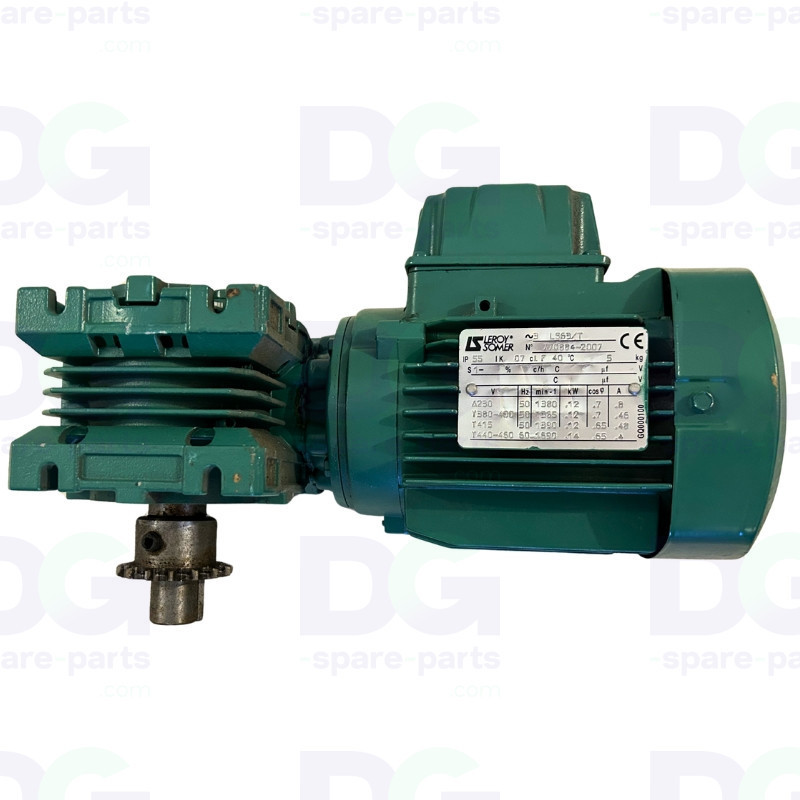

LS63/T - Motoredutor Leroy-Somer de 0,12 kW com pinhão de corrente

Motorreductor Leroy-Somer LS63/T – Calandra de transferência Sorim Texpro

O motorredutor Leroy-Somer LS63/T é um órgão de acionamento montado de fábrica numa calandra de transferência Sorim Texpro. Transmite uma rotação a baixa velocidade e com elevado binário, através de uma roda dentada de corrente simples instalada no seu eixo de saída.

O conjunto é composto por um motor assíncrono trifásico Leroy-Somer (0,12 kW, 1380 rpm a 50 Hz) acoplado a um redutor de sem-fim integrado. Esta arquitetura proporciona um binário elevado a baixa velocidade de saída e garante um funcionamento silencioso e regular.

Fornecido como um conjunto completo (motor + redutor + pinhão), pronto a ser reinstalado no lugar do equipamento original.

Características técnicas

• Referência do motor: LS63/T
• Fabricante: Leroy-Somer
• Tipo de motor: Asíncrono trifásico
• Potência: 0,12 kW a 50 Hz (0,14 kW a 60 Hz)
• Tensão: 230 V / 380-400 V / 415 V / 440-460 V trifásica
• Frequência: 50 / 60 Hz
• Velocidade nominal do motor: 1380 rpm (50 Hz, 230/400 V)
• Intensidade nominal: 0,8 A (230 V) / 0,46 A (400 V)
• cos φ: 0,7
• Índice de proteção: IP 55
• Classe de isolamento: F – temperatura ambiente 40 °C
• Serviço: S1 (funcionamento contínuo)
• Redutor: sem-fim, montado solidário ao motor
• Saída: eixo com pinhão de corrente simples
• Peso: 5 kg
• Entrega: Conjunto completo montado, pronto a instalar

Compatibilidade e utilização

• Calandra de transferência Sorim Texpro

Função

• Aciona a rotação de um eixo receptor da máquina através de transmissão por corrente
• Fornece um binário elevado a baixa velocidade graças ao redutor de sem-fim
• Garante um funcionamento silencioso e regular
• Suporta serviço contínuo (S1) em ambiente quente, até 40 °C de temperatura ambiente

Possíveis sintomas em caso de desgaste

• Ruído anormal ou zumbido proveniente da caixa do redutor
• Fugas de óleo ao nível do sem-fim
• Aquecimento excessivo do motor ou disparo do relé térmico
• Velocidade de saída irregular, com solavancos na transmissão
• Bloqueio total do eixo de saída
• Folga axial ou radial excessiva no eixo que suporta a roda dentada
• Perda de binário sob carga

A substituição deste motorredutor restaura a regularidade do acionamento na calandra e evita a paragem da máquina de produção.
