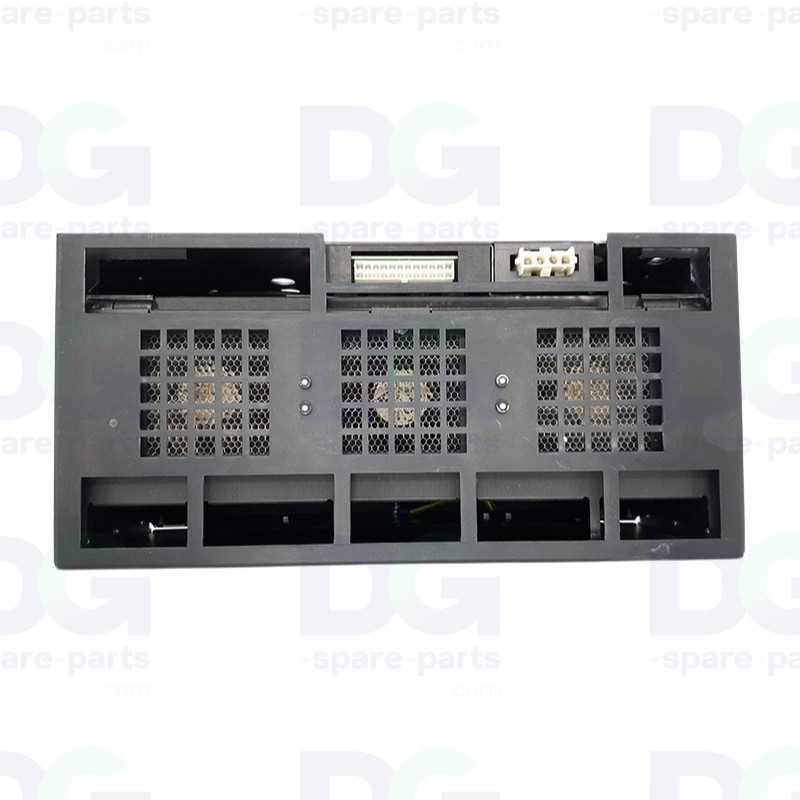

3010121384 - PACK Arizona 22xx Caixa da lâmpada UV (direita)

Conjunto de câmara da lâmpada UV do lado direito – Canon Océ Arizona 22xx – 3010121384

O PACK UV Lamp Housing direito, com referência 3010121384, é o módulo de iluminação ultravioleta montado no lado direito do carro de impressão nas impressoras planas UV Canon Océ Arizona série 22xx. Assegura a secagem instantânea das tintas UV depositadas pelas cabeças de impressão durante as passagens da direita para a esquerda.

Este módulo integra a caixa de alumínio blindada, a lâmpada UV, o refletor, o obturador mecânico e a cablagem de alimentação. O conjunto foi concebido para fornecer uma densidade de energia UV estável e homogénea em toda a área de impressão, garantindo a polimerização completa das tintas UV logo na primeira passagem.

Fornecido como um conjunto completo (Assy PACK), este bloco de lâmpada cumpre as especificações originais da Canon Océ e substitui diretamente um módulo defeituoso sem necessidade de modificações mecânicas nem recalibração da eletrónica de controlo.

Características técnicas

• Referência OEM: 3010121384
• Fabricante: Canon Océ (Océ Display Graphics Systems)
• Tipo de peça: PACK bloco de lâmpadas UV lado direito – caixa + lâmpada + cablagem
• Posição na máquina: lado direito do carro de impressão (peça espelho da 3010121385)
• Tecnologia: lâmpada UV para polimerização de tintas UV
• Entrega: conjunto completo montado, pronto a instalar
• Tipo de peça: peça original Canon Océ (OEM)
• Aplicação: impressora UV plana de grande formato – secagem entre passagens

Compatibilidade e utilização

• Canon Océ Arizona 2260 GT
• Canon Océ Arizona 2260 XT
• Canon Océ Arizona 2280 GT
• Canon Océ Arizona 2280 XT
• Fujifilm Acuity Select HS 36
• Fujifilm Acuity Select HS 38

Função

• Emissão da radiação UV necessária para a polimerização das tintas UV
• Secagem entre passagens no lado direito durante o deslocamento do carro
• Proteção térmica e mecânica da lâmpada através da caixa blindada
• Gestão do obturador mecânico para modular a exposição aos raios UV
• Dissipação térmica por ventilação forçada através das grelhas laterais

Possíveis sintomas em caso de desgaste

• Tintas UV não polimerizadas ou impressões pegajosas no lado direito da impressão
• Diminuição da intensidade UV ou acendimento intermitente da lâmpada do lado direito
• Mensagem de erro da máquina a indicar uma avaria no módulo UV direito
• Obturador bloqueado na posição fechada ou aberta
• Sobreaquecimento da carcaça ou ativação da proteção térmica
• Interrupção dos ciclos de impressão por motivos de segurança da máquina

A substituição deste bloco de lâmpada em caso de avaria permite restaurar a qualidade de polimerização original, garantir a segurança da produção e evitar o desgaste prematuro do outro módulo UV utilizado para compensar.
