3010109551 - Caixa da lâmpada UV vertical (sem lâmpada) Arizona 2xx/300/350

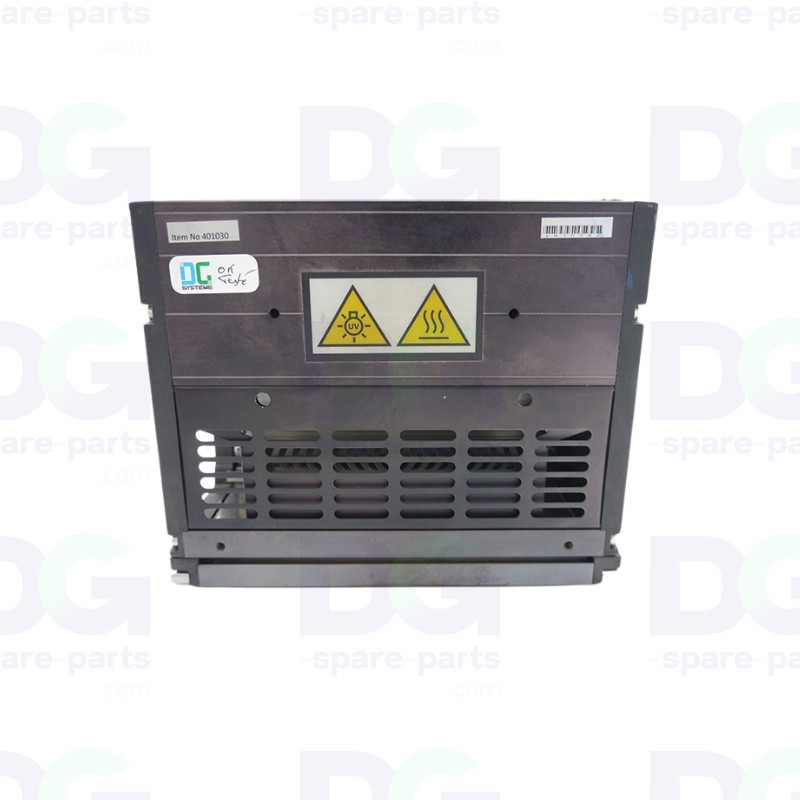

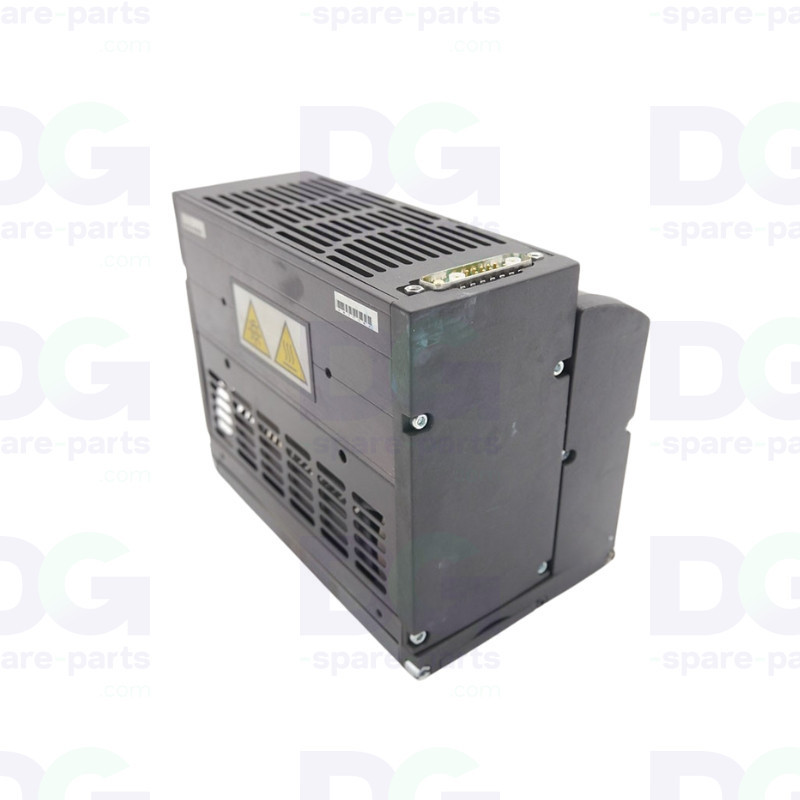

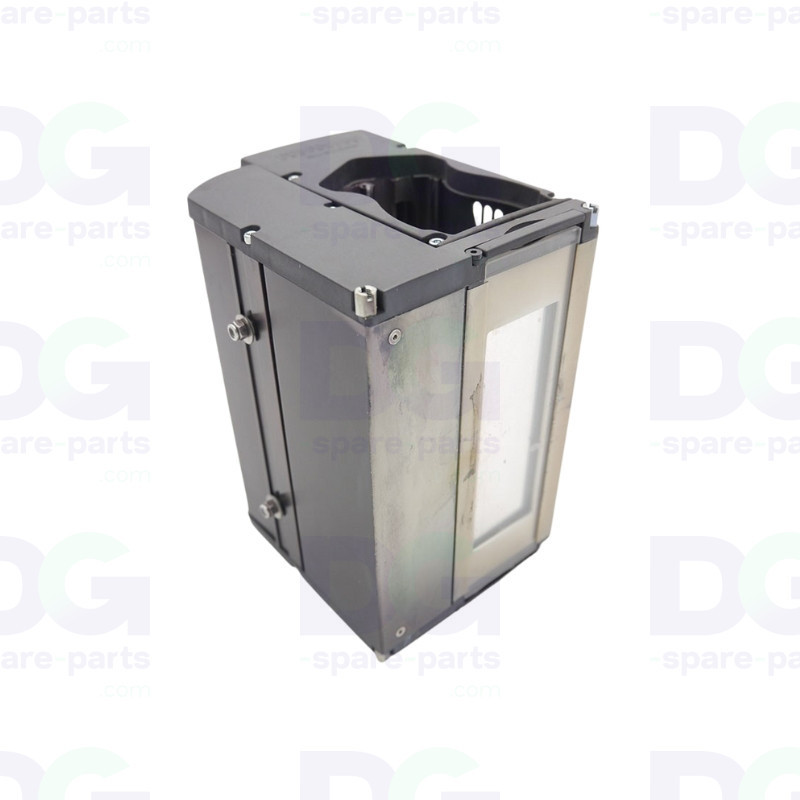

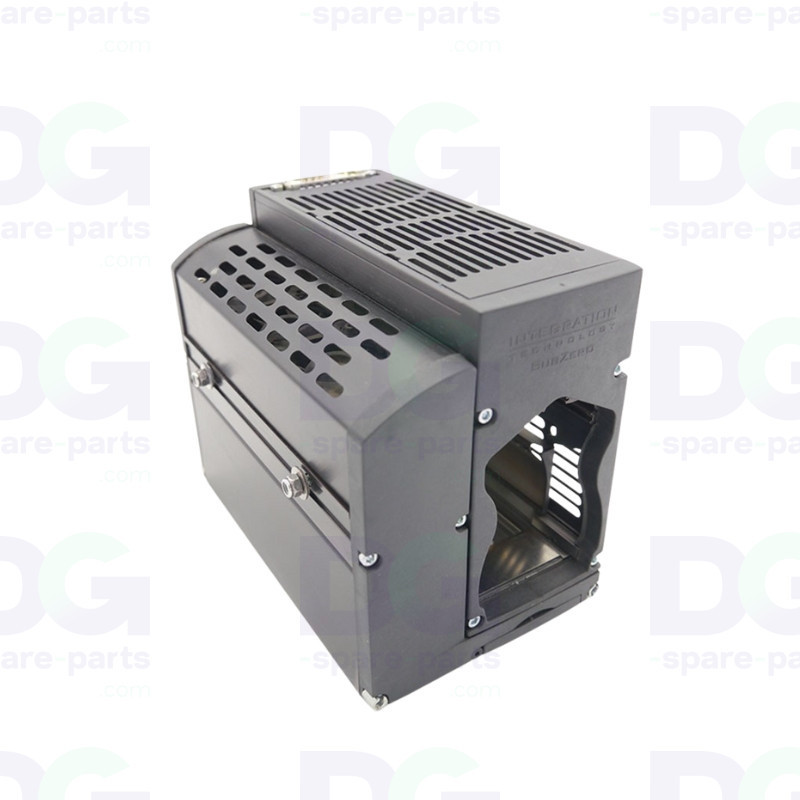

Caixa da lâmpada UV direita (sem lâmpada) – Canon Océ Arizona 2xx/300/350 – 3010109551

A caixa da lâmpada UV direita (ref. 3010109551) é o conjunto de ventilação que assegura o arrefecimento da lâmpada UV direita e do seu obturador (shutter) nas impressoras planas UV Canon Océ Arizona das séries 2xx, 300 e 350. Reúne a caixa, o filtro, o ventilador da lâmpada e o kit de três ventiladores do obturador num único subconjunto.

A manutenção de um fluxo de ar constante através do filtro garante uma temperatura de funcionamento controlada da lâmpada UV e da placa de quartzo do obturador — condição indispensável para uma secagem homogénea da tinta e para a longevidade da lâmpada.

Peça original Canon Océ (OEM), fornecida sem lâmpada UV e pronta a ser instalada por um técnico de assistência. A referência 3010105467 é uma referência equivalente a esta mesma caixa. ⚠️ A presença da placa SHUTTER-QUARTZ SUBZERO (ref. 3010108627) não é garantida neste conjunto.

Características técnicas

• Referência OEM: 3010109551
• Referência equivalente: 3010105467
• Fabricante: Canon Océ (OEM)
• Tipo de peça: Caixa / conjunto de ventilação da lâmpada UV – lado direito
• Composição do conjunto:
  • 3010108628 – Tampa dos ventiladores, lâmpada UV (Cover, Fans – UV Lamp)
  • 3010108629 – Filtro dos ventiladores, lâmpada UV (Filtro, Ventiladores – Lâmpada UV)
  • 3010108630 – Ventilador de refrigeração, lâmpada UV (Ventilador, Refrigeração – Lâmpada UV)
  • 3010108631 – Kit de 3 ventiladores de refrigeração, obturador UV (Kit, Ventiladores (3) de refrigeração – Obturador UV)
• Entrega: Conjunto fornecido SEM lâmpada UV, pronto para montagem
• Reserva: a presença da placa SHUTTER-QUARTZ SUBZERO (ref. 3010108627) não é garantida
• Origem: Peça original Canon Océ (OEM)
• Aplicação: Impressora UV plana Canon Océ Arizona séries 2xx / 300 / 350

Compatibilidade e utilização

• Canon Océ Arizona 200 GT
• Canon Océ Arizona 250 GT
• Canon Océ Arizona 300 GT
• Canon Océ Arizona 350 GT
• Canon Océ Arizona 350 XT

Função

• Assegurar o arrefecimento forçado da lâmpada UV direita e do seu obturador (shutter)
• Manter um fluxo de ar constante através do filtro para dissipar o calor da zona UV
• Proteger a lâmpada e a placa de quartzo contra o sobreaquecimento durante os ciclos de impressão
• Agrupar a carcaça, o filtro e os ventiladores num único conjunto para uma substituição rápida na oficina

Possíveis sintomas em caso de desgaste

• Sobreaquecimento da lâmpada UV, acionamento dos dispositivos de segurança térmicos ou paragem da máquina
• Ventiladores ruidosos, a funcionar a baixa velocidade ou parados, erros de temperatura no lado UV
• Secagem irregular da tinta devido ao sobreaquecimento da lâmpada
• Sujidade no filtro, diminuição do fluxo de ar e envelhecimento prematuro da lâmpada/placa de quartzo

A substituição desta caixa de ventilação mantém o arrefecimento da lâmpada UV e preserva a fiabilidade da secagem das impressoras Canon Océ Arizona séries 2xx/300/350.
