3010109551 – UV-Lampengehäuse, gerade Ausführung (ohne Lampe) Arizona 2xx/300/350

UV-Lampengehäuse (gerade) (ohne Lampe) – Canon Océ Arizona 2xx/300/350 – 3010109551

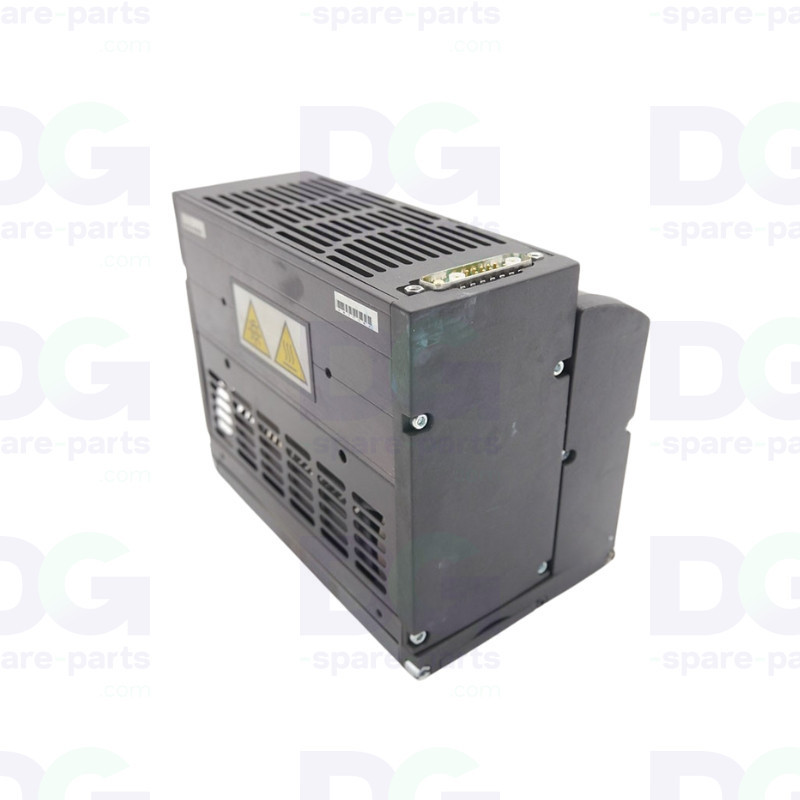

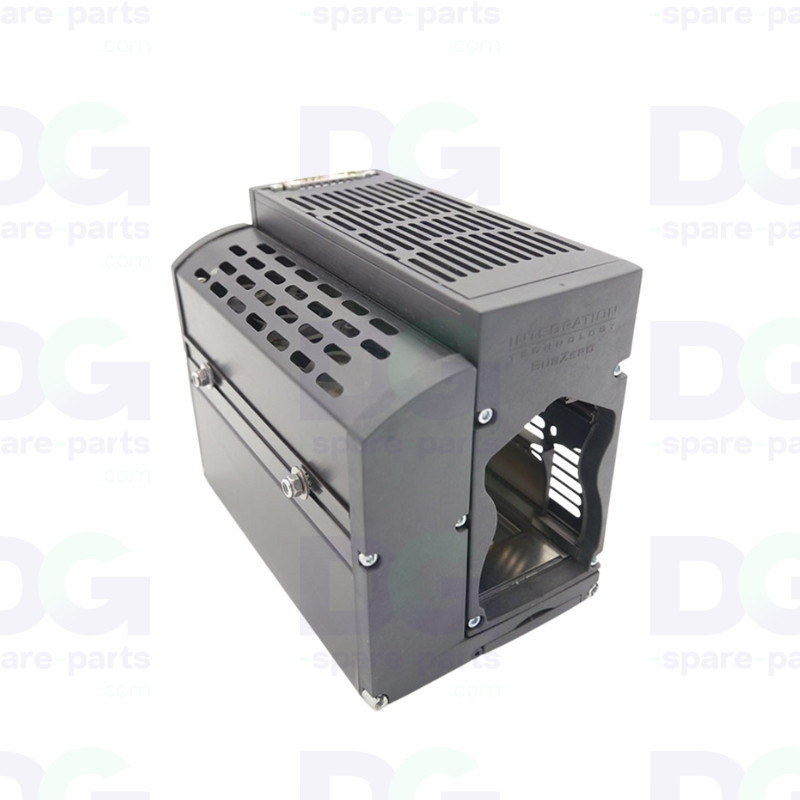

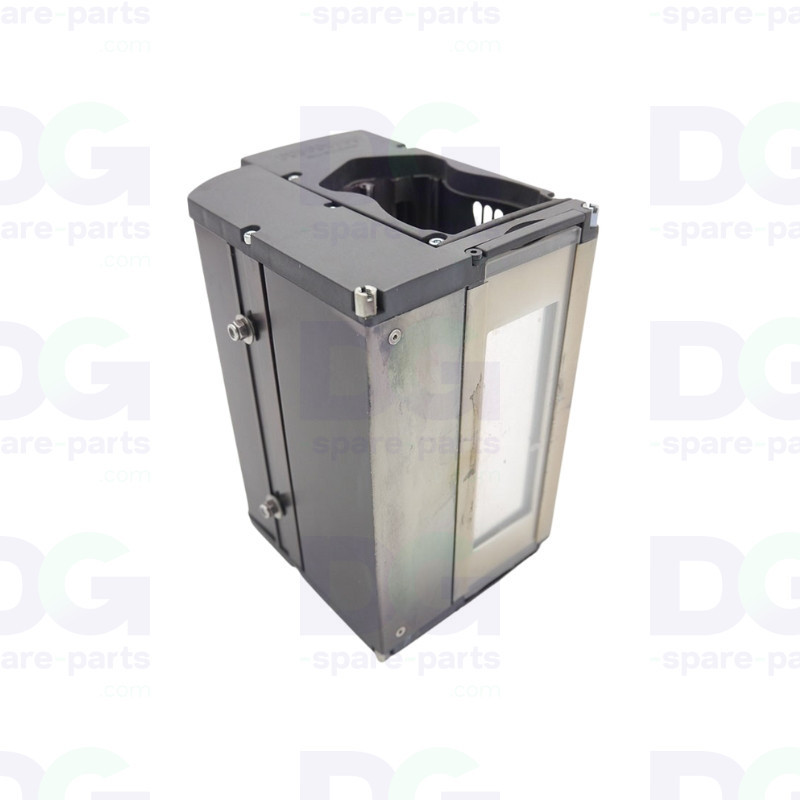

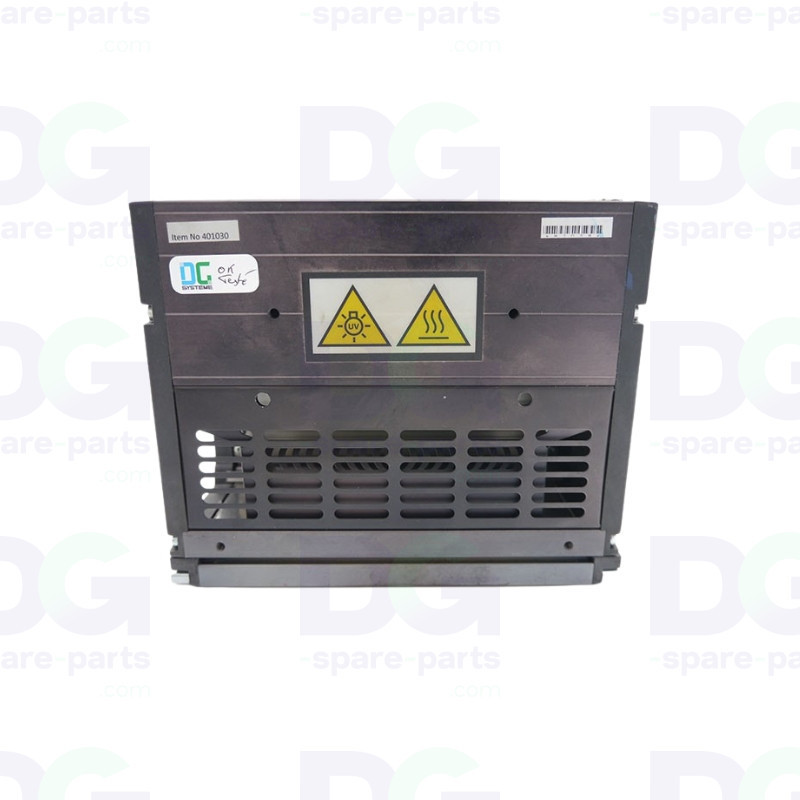

Das rechte UV-Lampengehäuse (Art.-Nr. 3010109551) ist die Lüftungsbaugruppe, die für die Kühlung der rechten UV-Lampe und ihres Verschlusses (Shutter) bei den UV-Flachbettdruckern der Canon Océ Arizona Serien 2xx, 300 und 350 sorgt. Es vereint das Gehäuse, den Filter, den Lampenlüfter und das Set aus drei Verschlusslüftern in einer einzigen Baugruppe.

Die Aufrechterhaltung eines konstanten Luftstroms durch den Filter gewährleistet eine kontrollierte Betriebstemperatur der UV-Lampe und der Quarzplatte des Verschlusses – eine unverzichtbare Voraussetzung für eine gleichmäßige Tintentrocknung und die Langlebigkeit der Lampe.

Canon Océ-Originalteil (OEM), wird ohne UV-Lampe geliefert und ist bereit für den Einbau durch einen Kundendiensttechniker. Die Artikelnummer 3010105467 ist eine gleichwertige Artikelnummer für dasselbe Gehäuse. ⚠️ Das Vorhandensein der SHUTTER-QUARTZ SUBZERO-Platte (Art.-Nr. 3010108627) ist bei diesem Set nicht garantiert.

Technische Daten

• OEM-Teilenummer: 3010109551
• Äquivalente Artikelnummer: 3010105467
• Hersteller: Canon Océ (OEM)
• Teiltyp: Gehäuse / UV-Lampen-Lüftungssatz – rechte Seite
• Bestandteile der Baugruppe:
  • 3010108628 – Lüfterabdeckung, UV-Lampe (Cover, Fans – UV Lamp)
  • 3010108629 – Filter, Lüfter – UV-Lampe
  • 3010108630 – Lüfter, UV-Lampe (Lüfter, Kühlung – UV-Lampe)
  • 3010108631 – Set mit 3 Kühlventilatoren, UV-Blende (Kit, Fans (3) Cooling – UV Shutter)
• Lieferung: Set wird OHNE UV-Lampe geliefert, montagefertig
• Vorbehalt: Das Vorhandensein der Platte SHUTTER-QUARTZ SUBZERO (Art.-Nr. 3010108627) kann nicht garantiert werden
• Herkunft: Canon Océ Originalteil (OEM)
• Anwendung: Canon Océ Arizona UV-Flachbettdrucker der Serien 2xx / 300 / 350

Kompatibilität und Verwendung

• Canon Océ Arizona 200 GT
• Canon Océ Arizona 250 GT
• Canon Océ Arizona 300 GT
• Canon Océ Arizona 350 GT
• Canon Océ Arizona 350 XT

Funktion

• Gewährleistung der Zwangskühlung der rechten UV-Lampe und ihres Verschlusses (Shutter)
• Aufrechterhaltung eines konstanten Luftstroms durch den Filter, um die Wärme aus dem UV-Bereich abzuführen
• Schutz der Lampe und der Quarzplatte vor Überhitzung während der Druckzyklen
• Gehäuse, Filter und Lüfter in einer Baugruppe zusammenfassen, um einen schnellen Austausch in der Werkstatt zu ermöglichen

Mögliche Symptome bei Verschleiß

• Überhitzung der UV-Lampe, Auslösen der Thermoschutzvorrichtungen oder Maschinenstillstand
• Laut laufende, verlangsamte oder stillstehende Lüfter, Temperaturfehler im UV-Bereich
• Unregelmäßige Tintentrocknung aufgrund einer überhitzten Lampe
• Verschmutzung des Filters, verminderter Luftdurchsatz und vorzeitige Alterung der Lampe/Quarzplatte

Der Austausch dieses Lüftungsgehäuses gewährleistet die Kühlung der UV-Lampe und sichert die zuverlässige Trocknungsleistung der Canon Océ Arizona-Drucker der Serien 2xx/300/350.
