3010121158 – Arizona 360 / 4xx – FSK Gehäuse Lampe UV 110 mm

Vorstellung

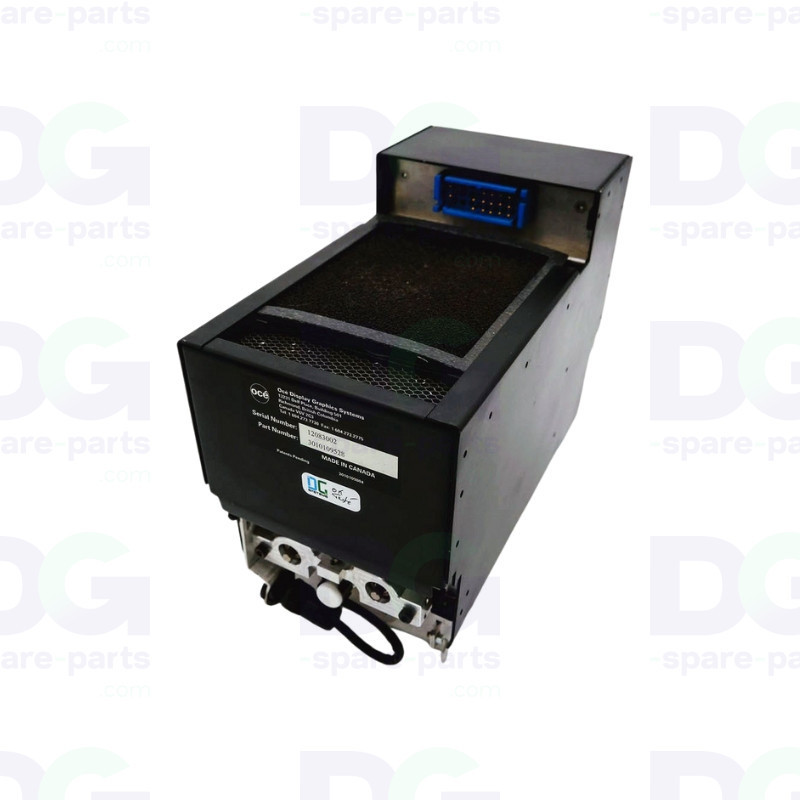

Das FSK-Gehäuse für UV-Lampe 110 mm – Artikelnummer 3010121158 – ist ein UV-Gehäuse-Set für Drucker der Serien Océ Canon Arizona 360 und 4xx. Es sorgt für die mechanische Halterung, den Wärmeschutz und den ordnungsgemäßen Betrieb des UV-Härtungssystems.

Diese Referenz entspricht einem FSK-Gehäusesatz. ⚠️ Achtung: Nicht alle Komponenten sind enthalten. Bestimmte Elemente, wie die UV-Lampe oder der Filter des Lampengehäuses, gelten als Verbrauchsmaterialien oder müssen separat bestellt werden.

Verwandte Referenzen

Je nach Maschinengeneration und Konfiguration kann dieses Teil den folgenden Artikeln entsprechen oder diese ersetzen:

• 3010121158
• 3010113220
• 3010109528
• 3010111855

Maschinenkompatibilität

• Océ Canon Arizona 360
• Océ Canon Arizona Serie 4xx

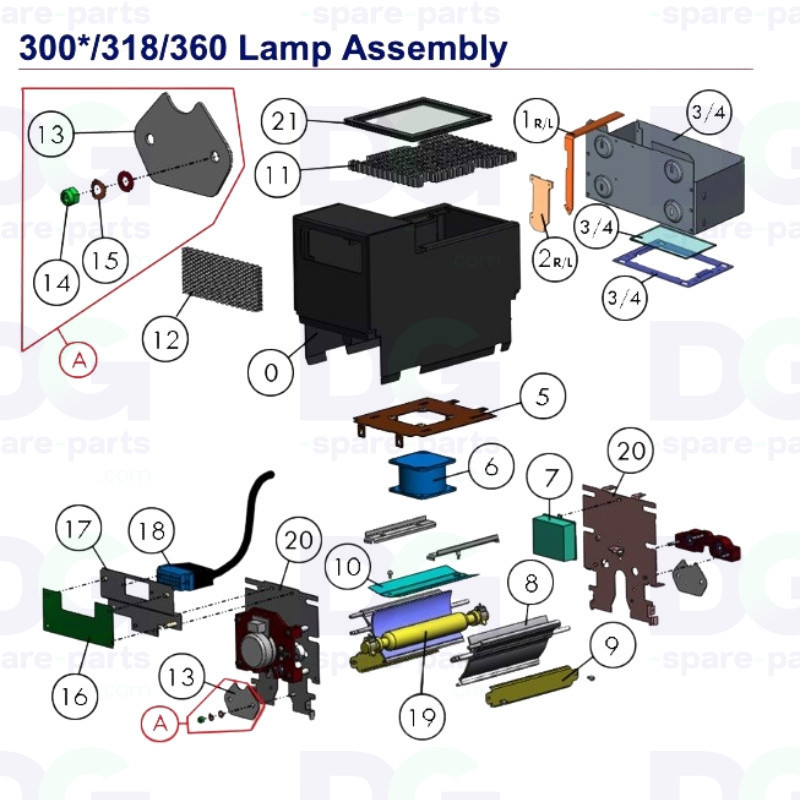

Inhalt – UV-Lampenbaugruppe 300*/318/360

⚠️ Achtung: Nicht alle unten aufgeführten Teile sind unbedingt im Set 3010121158 enthalten (z. B. UV-Lampe, Gehäusefilter). Die genaue Zusammensetzung hängt von der Konfiguration und der Seriennummer des Druckers ab.

• 3010108082 – Gehäuseabdeckung für UV-Lampe (nur Abdeckung, links/rechts identisch)
• 3010109529 – Halterung für Lüfter des UV-Lampengehäuses
• 3010108135 – Lüfter für UV-Lampengehäuse
• 3010111695 – UV-Lampen-Zündsatz (wenn die Seriennummer mit 37xxxxxx beginnt)
• 3010111697 – UV-Lampen-Blenden-Kit (Shutters)
• 3010109533 – Langer seitlicher Deflektor – 300*/360 GT/XT (wenn die Seriennummer mit 37xxxxxx beginnt)
• 3010110706 – Langer oberer Deflektor – 300*/360 GT/XT (wenn die Seriennummer mit 37xxxxxx beginnt)
• 3010108759 – Oberes Wabengitter für UV-Lampengehäuse
• 3010109530 – Oberes Wabengitter – 300*/360 GT/XT (wenn die Seriennummer mit 37xxxxxx beginnt)
• 3010108760 – Vordere Wabenabdeckung für UV-Lampengehäuse
• 3010109222 – Zugangsplatte für UV-Lampe
• 3010113571 / 3010109767 – Fiberlock-Mutter (Befestigungssatz)
• 3010108956 – Wellscheibe
• 3010111689 – PBA-Karte UV-Lampengehäuse – 110 mm
• 3010110457 – PBA-Karte für UV-Lampengehäuse – 170 mm
• PBA-Halterung für UV-Lampe (im Zünderset enthalten)
• 3010109025 – UV-Stromkabel (360 / 550 XT)
• UV-Lampe (Verbrauchsmaterial – nicht im Lieferumfang enthalten)
• 3010106193 – Federclip zur Befestigung der UV-Lampe
• 3010111696 – Kit Lagerplatten & Verschlussmotor (wenn die Seriennummer mit 37xxxxxx beginnt)
• 3010114296 – Filtersatz für UV-Lampengehäuse 110 mm (1 Paar)
• 3010104893 – Kabeldurchführung für UV-Lampengehäuse
• 3010111263 – Thermoschalter für UV-Lampengehäuse
• 3010108145 – Überhitzungsschutzschalter für UV-Lampe
• 3010109260 – Thermosicherung für UV-Lampengehäuse
• 3010111263 – Temperatursensor UV-Gehäuse

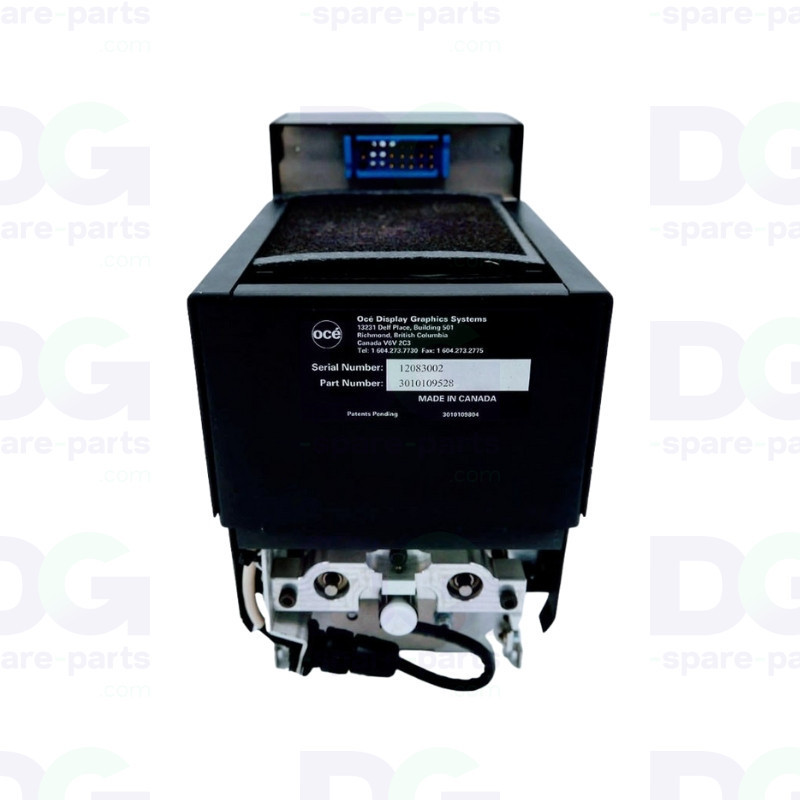

• 3010109528 – Gehäuse UV-Lampe
• 3010109370 – Schutzhalterung Schlitten
• 3010108147 – Kabel Motor UV-Lampenverschluss zu PBA

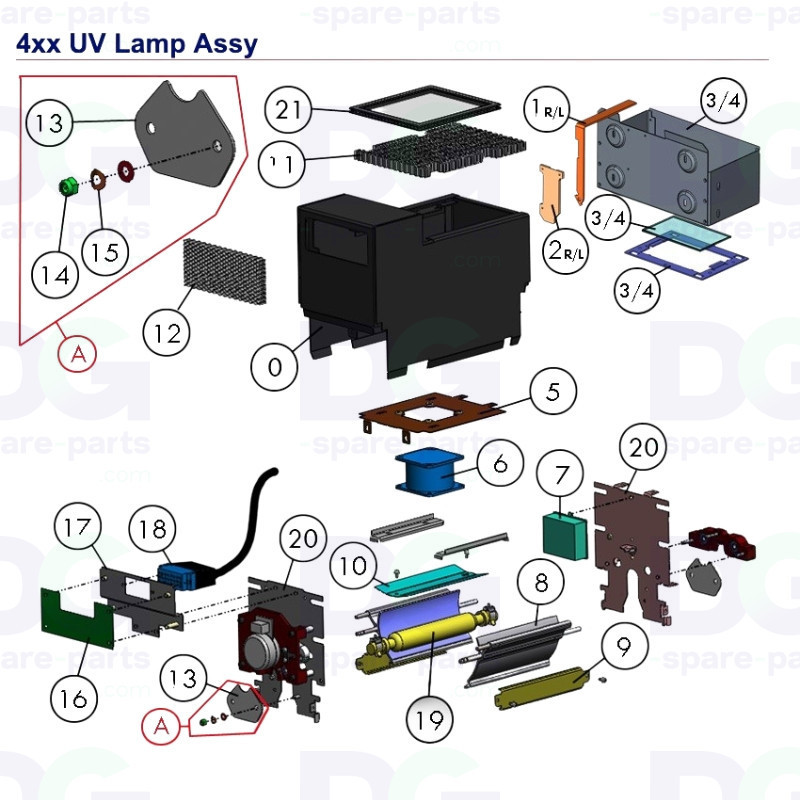

Inhalt – Montage UV-Lampe Serie 4xx

⚠️ Achtung: Nicht alle unten aufgeführten Teile sind unbedingt im Set 3010121158 enthalten.

• 3010109529 – Halterung für Lüfter UV-Lampengehäuse
• 3010114374 – Lüfter zur Kühlung des UV-Gehäuses
• 3010111695 – Zündsatz für UV-Lampe
• 3010111697 – UV-Lampen-Blenden-Kit
• 3010109533 – Langer seitlicher Deflektor
• 3010110706 – Langer oberer Deflektor
• 3010109530 – Oberes Wabengitter für UV-Gehäuse
• 3010108760 – Vordere Wabenabdeckung für UV-Gehäuse
• 3010109222 – Zugangsklappe für UV-Lampe
• 3010113571 / 3010109767 – Fiberlock-Mutter
• 3010108956 – Wellscheibe
• 3010111689 – PBA-Karte UV-Lampengehäuse
• PBA-Halterung für UV-Lampe (Teil des Zündersatzes)
• 3010108146 – Kabel für UV-Lampe
• UV-Glühlampe (Verbrauchsmaterial – nicht im Lieferumfang enthalten)
• 3010111696 – Motor-Shutter-Kit & Lagerplatten
• 3010114296 – Filtersatz für UV-Lampengehäuse 110 mm
• 3010106193 – Federclip für UV-Lampe
• 3010111263 – Temperatursensor für UV-Gehäuse
• 3010109528 – Gehäuse UV-Lampe
• 3010109260 – Thermosicherung UV-Lampengehäuse
• 3010109370 – Schutzhalterung Schlitten
• 3010110654 – Kabeldurchführung UV-Lampengehäuse
