3010109550 - UV-Lampengehäuse links (ohne Lampe) Arizona 2xx/300/350

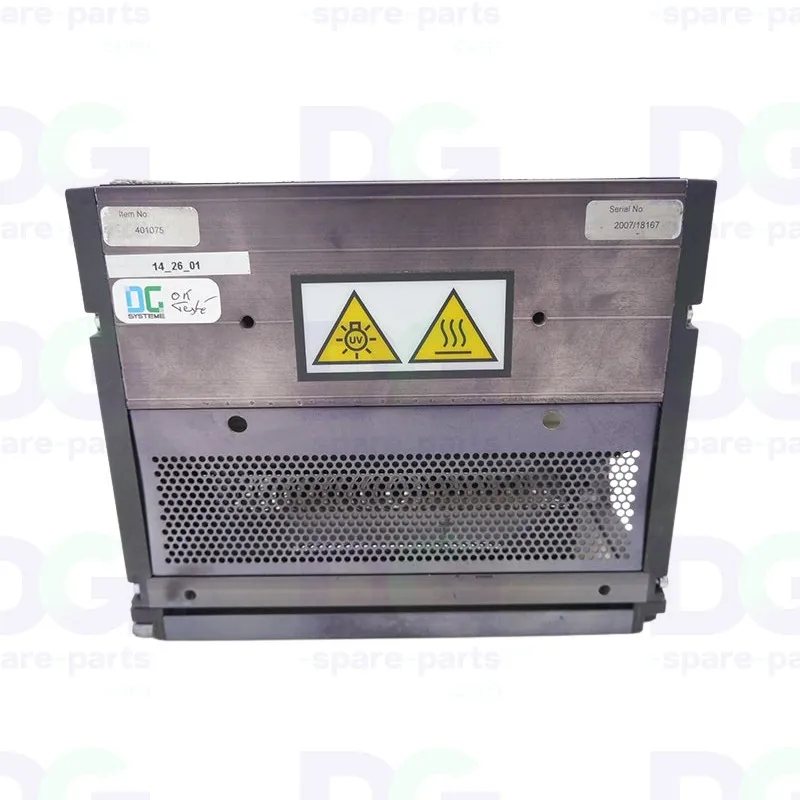

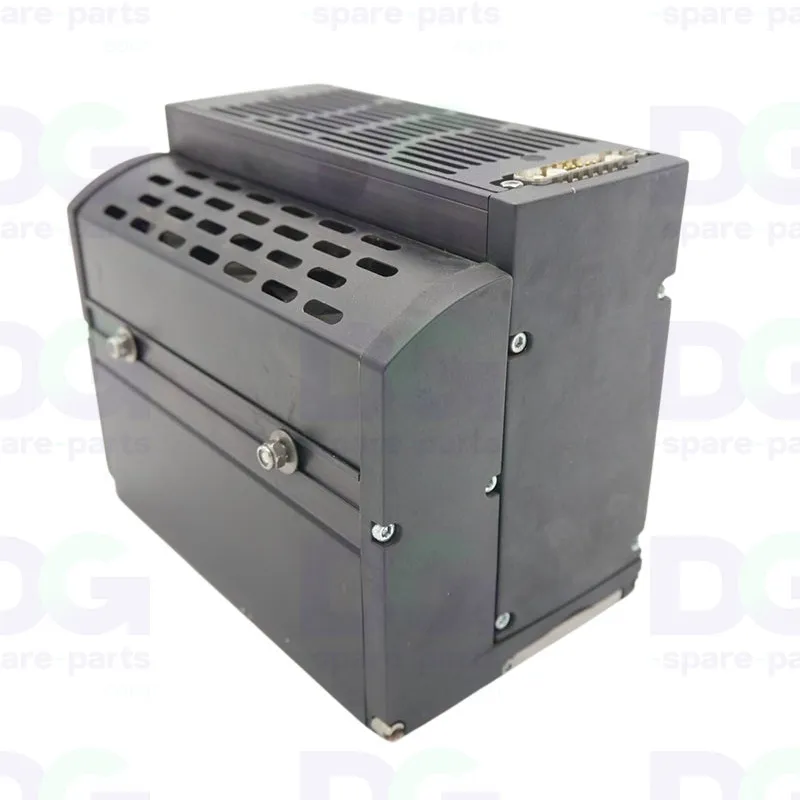

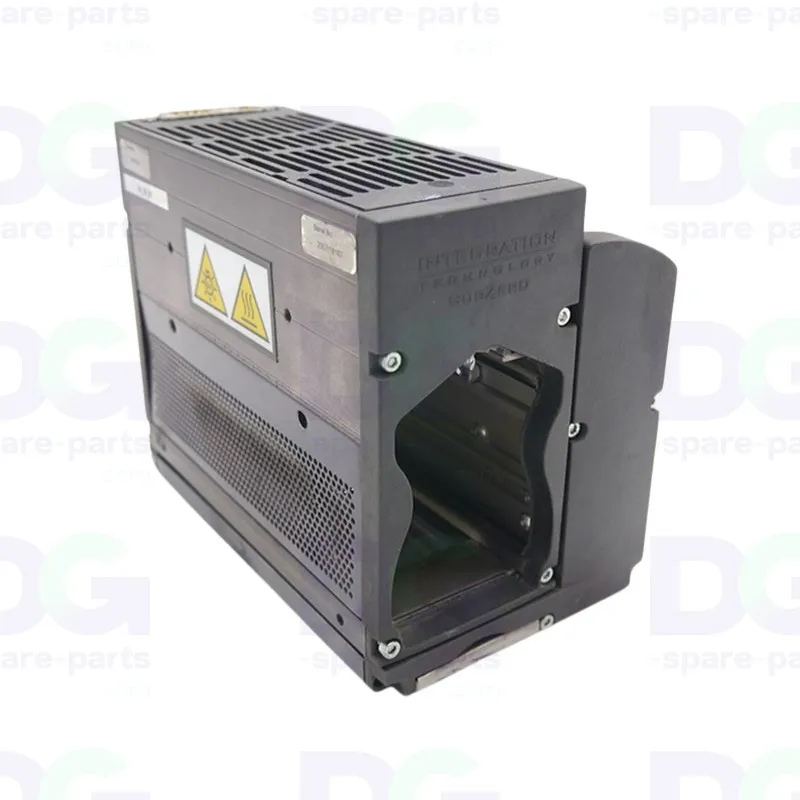

Gehäuse der linken UV-Lampe 3010109550 (ohne Lampe) – Canon Océ Arizona

Das Gehäuse der linken UV-Lampe 3010109550 ist die Lüftungsbaugruppe, die an den UV-Flachbettdruckern Canon Océ Arizona 2xx, 300 und 350 die linke UV-Lampe und deren Shutter kühlt. Es fasst Abdeckung, Filter, Lampenlüfter und das Shutter-Kit mit drei Lüftern zu einer einzigen Baugruppe zusammen. Ein gleichbleibender Luftstrom durch den Filter sichert eine kontrollierte Betriebstemperatur der UV-Lampe und der Quarzplatte des Shutters – entscheidend für eine gleichmäßige Härtung der Tinte und für die Lebensdauer der Lampe. Originalteil von Canon Océ (OEM), ohne UV-Lampe geliefert und bereit zum Einbau durch einen Servicetechniker. Die Referenzen 3010105466, 401075 und 401029 sind gleichwertige Referenzen desselben Gehäuses. Hinweis: Das Vorhandensein der Platte SHUTTER-QUARTZ SUBZERO (Ref. 3010108627) ist bei dieser Baugruppe nicht gewährleistet.

Technische Daten

• OEM-Referenz: 3010109550
• Hersteller: Canon Océ
• Teileart: Kühlgehäuse der UV-Lampe (links)
• Gleichwertige Referenzen: 3010105466, 401075, 401029
• Lieferung: OHNE UV-Lampe, einbaufertig
• Vorbehalt: Vorhandensein der Platte SHUTTER-QUARTZ SUBZERO (Ref. 3010108627) nicht gewährleistet
• Baugruppe: Abdeckung 3010108628 + Filter 3010108629 + Lampenlüfter 3010108630 + Shutter-Kit mit 3 Lüftern 3010108631
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Canon Océ Arizona 2xx
• Canon Océ Arizona 3xx
• Fujifilm Acuity

Funktion

• Kühlt die linke UV-Lampe und deren Shutter zwangsweise
• Hält einen gleichbleibenden Luftstrom durch den Filter, um die Wärme der UV-Zone abzuführen
• Schützt Lampe und Quarzplatte während der Druckzyklen vor Überhitzung
• Fasst Abdeckung, Filter und Lüfter zu einer Baugruppe für einen schnellen Wechsel zusammen

Mögliche Verschleißerscheinungen

• Überhitzung der UV-Lampe, Auslösen der Thermosicherung oder Stillstand der Maschine
• Laute, langsamer laufende oder stehende Lüfter, Temperaturfehler auf der UV-Seite
• Ungleichmäßige Härtung der Tinte durch eine überhitzte Lampe
• Verstopfter Filter, verringerter Luftstrom und vorzeitige Alterung von Lampe und Quarzplatte

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.
