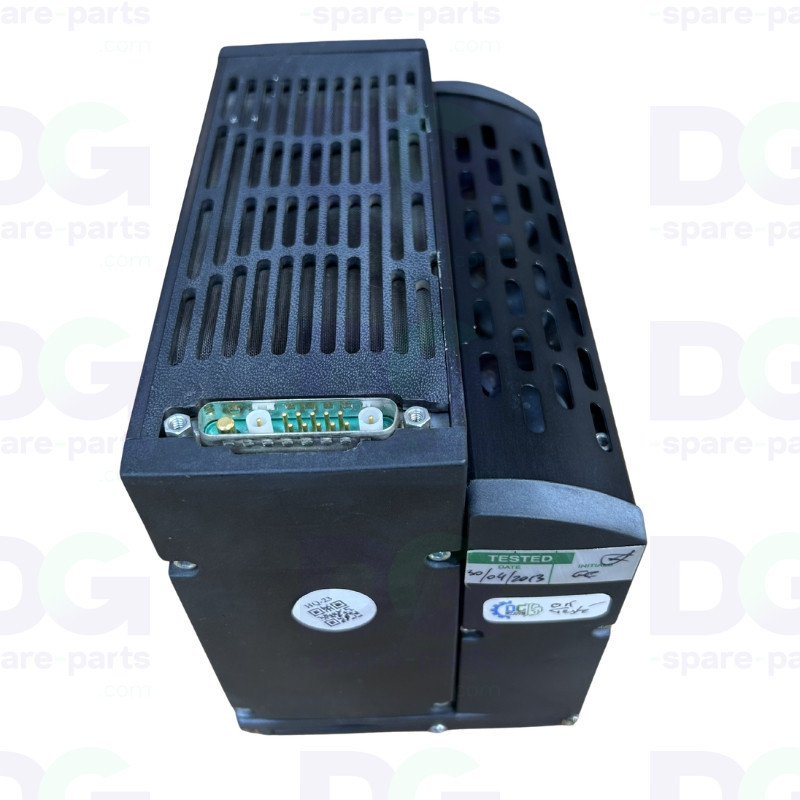

3010109551 - swissQprint Oryx Caixa da lâmpada UV direita (sem lâmpada)

Caixa da lâmpada UV direita – swissQprint Oryx 1 – Ref. 3010109551

A caixa da lâmpada UV direita (ref. 3010109551) é um componente mecânico e de proteção do sistema de polimerização UV da impressora UV de grande formato swissQprint Oryx 1. Assegura a fixação, a proteção e o posicionamento da lâmpada UV situada no lado direito do carro.

Esta caixa é fornecida sem lâmpada UV: permite substituir uma caixa danificada, deformada ou gasta, mantendo os restantes elementos funcionais do sistema UV existente.

Desmontadas e testadas numa máquina swissQprint Oryx, estas caixas são estritamente idênticas às caixas de lâmpadas UV das impressoras Océ Canon Arizona séries 2xx/3xx: são, portanto, intercambiáveis em ambos os sentidos (ver secção Intercambiabilidade).

Características técnicas

• Referência OEM: 3010109551 (equivalências: 3010105467, 401076, 401030, 401862)
• Fabricante: Océ / Canon (caixa montada de fábrica na swissQprint Oryx)
• Tipo de peça: caixa (housing) mecânica de proteção da lâmpada UV
• Lado: direito do carro UV
• Entrega: caixa isolada, sem lâmpada UV
• Estado: usado, verificado
• Nota: a presença da placa Shutter-Quartz Subzero (ref. 3010108627) não é garantida
• Aplicação: sistema de polimerização UV, impressora UV de mesa (flatbed)

Compatibilidade e utilização

• swissQprint Oryx 1
• Canon Océ Arizona 250 GT / 300 GT / 350 GT / 350 XT (por compatibilidade)
• Fujifilm Acuity Advance HD 2504 / HD 2545 / HD 2545 X2 / Advance LT (por intercombinabilidade)

Intercambiabilidade Oryx ⇄ Arizona

A caixa da lâmpada UV direita da swissQprint Oryx e a das séries Océ Canon Arizona 2xx/3xx são o mesmo componente. Uma caixa Arizona (ref. 3010109551) pode, portanto, ser montada numa swissQprint Oryx e vice-versa, sem adaptação mecânica. Esta substituição foi confirmada através de desmontagem em oficina.

Função

• Fixação mecânica da lâmpada UV no lado direito
• Proteção térmica e mecânica do sistema de polimerização
• Posicionamento preciso da lâmpada em relação ao suporte impresso
• Suporte dos elementos de reflexão e arrefecimento da lâmpada

Possíveis sintomas em caso de desgaste

• Caixa deformada, rachada ou com sinais de sobreaquecimento
• Mau posicionamento da lâmpada e polimerização UV irregular
• Folga mecânica ou vibrações durante a passagem do carro
• Aquecimento anormal da zona da lâmpada

Lâmpada UV compatível (vendida separadamente)

Esta caixa é fornecida sem lâmpada UV. A lâmpada compatível é o SubZero 085 Bulb Kit «A» – ref. 401825 (P401825), disponível separadamente para reconstituir um conjunto completo de lâmpada + caixa.

A substituição da caixa restaura a fixação e a proteção corretas da lâmpada UV, garantindo uma polimerização homogénea. Instalação recomendada por um técnico qualificado.
