E106614 - Placa de codificador linear

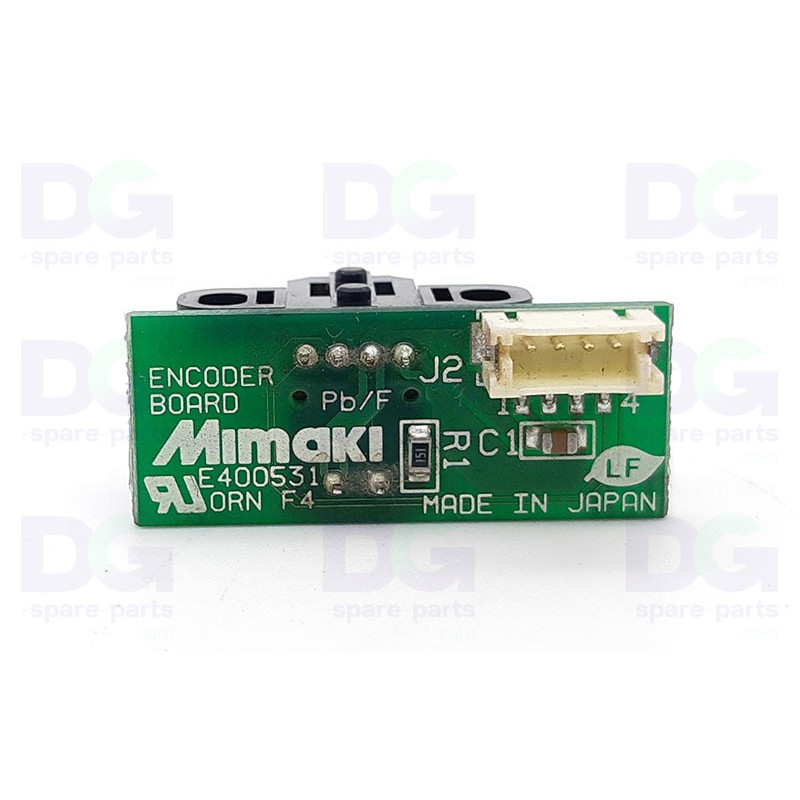

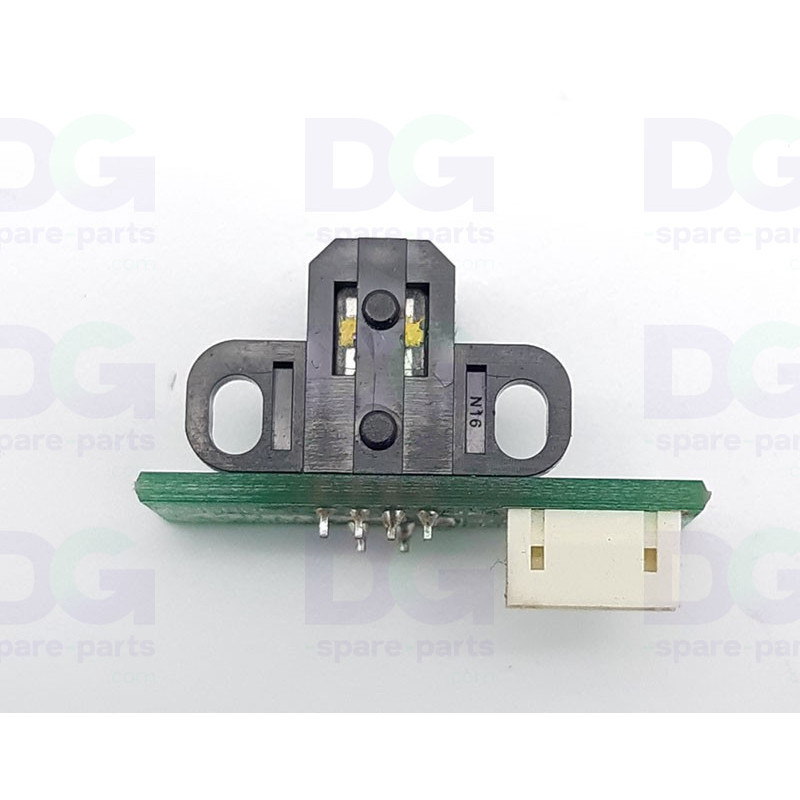

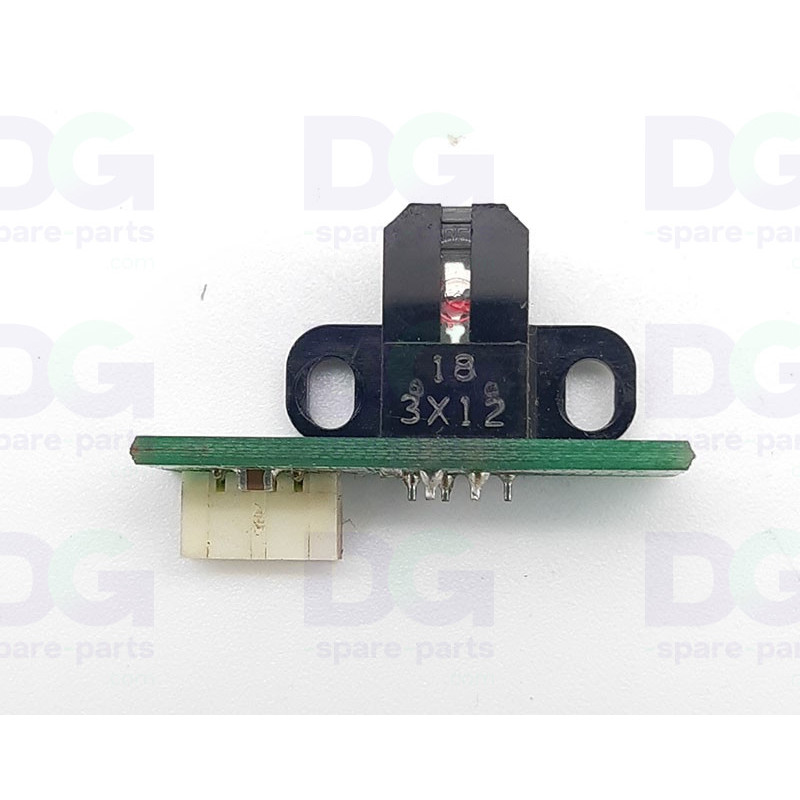

Placa do codificador linear — Mimaki JV33 / JV5 / CJV30 — E106614 / E103961

A Placa do Codificador Linear (ref. E106614 / E103961) é a placa do sensor do codificador linear montada no carro de impressão das impressoras de grande formato Mimaki. Ela lê as informações de posição na fita do codificador (encoder strip) para determinar a posição exata da cabeça de impressão no eixo horizontal.

Este sensor transmite em tempo real os dados de posição à placa-mãe, que sincroniza o disparo dos bicos com o deslocamento do carro. Esta precisão garante um alinhamento perfeito das gotas de tinta e uma qualidade de impressão de alta resolução.

Peça original Mimaki, a referência E106614 substitui a referência anterior E103961. As duas referências são intercambiáveis e instalam-se no mesmo local sem necessidade de modificações.

Características técnicas

• Referência OEM: E106614
• Referência anterior: E103961
• Tipo: Placa de sensor de codificador linear (Linear Encoder PCB Assy)
• Posição: Carro de impressão (eixo X)
• Função: Leitura ótica da fita do codificador
• Origem: Peça OEM Mimaki
• Instalação: Substituição direta — as duas referências são intercambiáveis

Compatibilidade e utilização

• Mimaki JV5-130S / JV5-160S / JV5-260S / JV5-320S / JV5-320DS
• Mimaki JV33-130 / JV33-160 / JV33-260
• Mimaki JV150-130 / JV150-160
• Mimaki JV300-130 / JV300-160
• Mimaki CJV30-60 / CJV30-100 / CJV30-130 / CJV30-160
• Mimaki CJV150-75 / CJV150-107 / CJV150-130 / CJV150-160
• Mimaki CJV300-130 / CJV300-160
• Mimaki TS3-1600 / TS5-1600AMF

Função

• Lê a posição exata do carro de impressão na banda do codificador
• Transmite os dados de posicionamento à placa-mãe em tempo real
• Sincroniza o disparo dos bicos com o movimento do carro
• Garante o alinhamento preciso das gotas de tinta na mídia
• Permite a impressão de alta resolução e o alinhamento bidirecional

Possíveis sintomas em caso de avaria

• Deslocamentos horizontais recorrentes entre as passagens de impressão
• Faixas verticais ou efeito de «serrilhado» visível nas impressões
• Mensagem de erro do codificador no painel de controlo
• Carro que já não se posiciona corretamente ou que excede o seu curso
• Impossibilidade de alinhamento bidirecional apesar dos ajustes

A substituição da placa do codificador linear restaura a precisão do posicionamento do carro e a sincronização dos bicos, essenciais para uma qualidade de impressão ideal em todas as máquinas Mimaki compatíveis.
