E301099 - Y Scale 1600LC 180 (fita de encoder)

Fita de encoder linear – Mimaki CJV150-160 / CJV150-160BS / CJV300-160 … – E301099

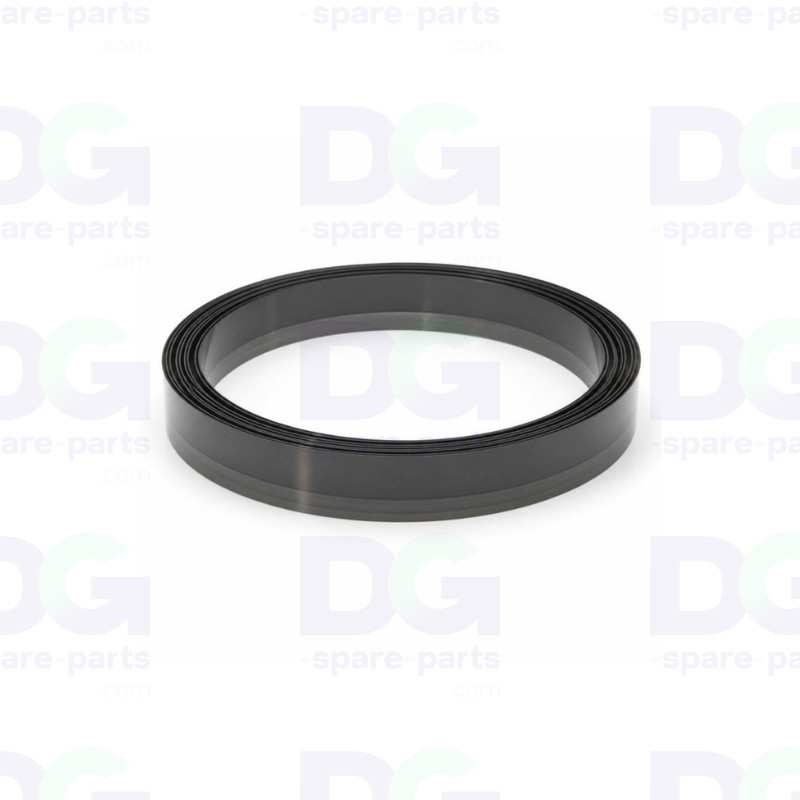

A fita de encoder linear Mimaki E301099 (Y Scale 1600LC 180) é a régua ótica fixada ao longo da calha do carro das Mimaki CJV150-160, Mimaki CJV150-160BS, Mimaki CJV300-160, Mimaki CJV300-160 Plus, Mimaki CJV300-160BS, Mimaki JV150-160, Mimaki JV150-160BS, Mimaki JV300-160, Mimaki JV300-160BS. O sensor do encoder lê-a continuamente para conhecer a posição exata das cabeças de impressão.

As suas graduações de 180 linhas por polegada (180 LPI) fornecem ao controlador a referência de posição em cada passagem. Esta precisão garante uma colocação exata das gotas e uma impressão bidirecional sem desalinhamento.

Fornecida avulsa, nas dimensões originais de 2435 × 15 mm, furos de fixação incluídos. Três variantes nesta ficha: Nova (peça original Mimaki), Recondicionada (peça original verificada) ou Nova / Compatível (fita fabricada pela DG Spare Parts).

Informações técnicas

• Ref. OEM: E301099
• Fabricante: Mimaki
• Tipo de peça: Fita de encoder linear (linear encoder scale)
• Resolução: 180 LPI
• Dimensões: 2435 mm × 15 mm (comprimento total, furos incluídos)
• Eixo: Deslocação do carro de impressão
• Entrega: Peça avulsa
• Estado: Nova (OEM), Recondicionada ou Nova / Compatível consoante a variante escolhida

Compatibilidade e utilização

• Mimaki CJV150-160
• Mimaki CJV150-160BS
• Mimaki CJV300-160
• Mimaki CJV300-160 Plus
• Mimaki CJV300-160BS
• Mimaki JV150-160
• Mimaki JV150-160BS
• Mimaki JV300-160
• Mimaki JV300-160BS

Versão « Nova / Compatível » – fabricada pela DG Spare Parts

• Fita cortada na nossa oficina a partir de uma fita de encoder genérica 180 LPI, largura 15 mm, ao comprimento original de 2435 mm.
• Entregue sem furos de fixação: a executar pelo cliente reproduzindo a posição dos furos da sua fita original.
• Mesma resolução e mesma largura que a peça original, compatível com o sensor de encoder existente.
• Fabrico por encomenda, sem garantia do fabricante Mimaki.

Função

• Fornecer ao sensor do encoder a referência de posição do carro
• Sincronizar a deslocação do carro com o disparo das cabeças
• Garantir o alinhamento das passagens de ida e volta
• Manter a precisão dimensional das impressões

Possíveis sintomas em caso de desgaste

• Erro de motor ou paragem do carro durante a impressão
• Passagens desfasadas ou duplicadas em modo bidirecional
• Bandas finas e irregulares na largura do suporte
• Riscos, marcas de tinta ou graduações apagadas visíveis na fita

A substituição da fita de encoder repõe um posicionamento fiável do carro e elimina os defeitos de registo devidos a uma leitura alterada.
