3110017 - Teclado completo da série PN

Teclado completo – Série PN da Zünd (versão com estrutura) – Ref. 3110017

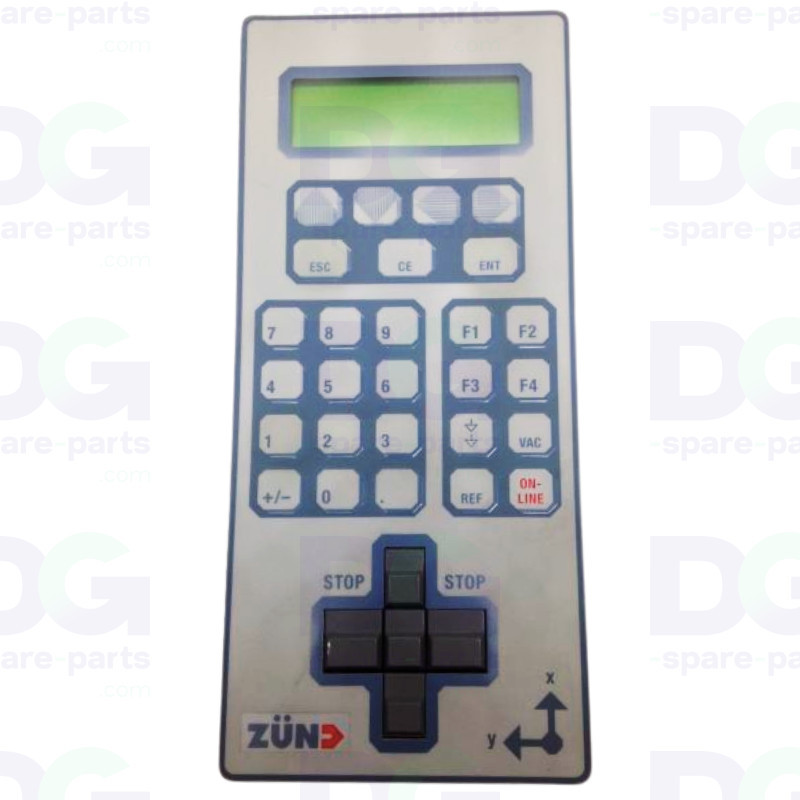

O teclado completo Zünd ref. 3110017 é o painel de comando (interface do operador) das mesas de corte digitais Zünd da série PN construídas na versão com estrutura (frame).

Este conjunto inclui o painel de botões com setas de direção X/Y, o visor (display) e o painel frontal de membrana. Permite o controlo manual dos eixos, a navegação nos menus e a visualização dos estados da máquina. Esta integração garante uma interface de comando fiável na borda da mesa.

Fornecido como um conjunto completo (Assy), montado e pronto a instalar. Peça original Zünd (OEM) para substituição direta do painel de controlo avariado.

Características técnicas

• Referência OEM: 3110017
• Fabricante: Zünd (Zünd Systemtechnik AG)
• Tipo de peça: Teclado / painel de comando completo (Assy)
• Versão de montagem: estrutura (frame)
• Compatibilidade: série PN — versão de chassi
• Entrega: conjunto completo montado, pronto a instalar
• Tipo de peça: Peça original Zünd (OEM)
• Aplicação: mesa de corte digital plana (digital flatbed cutter)

Composição do conjunto

• Placa de teclado com botões e setas de direção X/Y — ref. 3110018
• Ecrã (display) com cabo plano e conector — ref. 3110016
• Painel frontal com interruptores de membrana (membrane switches) — ref. 3110019

Compatibilidade e utilização

• Série Zünd PN — versão com estrutura (frame)

Antes de encomendar, verifique a versão de montagem do painel na máquina: chassi (ref. 3110017) ou suporte lateral (ref. 3110015).

Função

• Interface do operador (painel de comando) na borda da mesa
• Controlo manual dos movimentos através das setas de direção X/Y
• Navegação nos menus e ajustes da máquina
• Exibição de informações e estados da máquina no ecrã integrado
• Validação e lançamento das sequências de trabalho

Possíveis sintomas em caso de desgaste

• Teclas sem resposta ou resposta intermitente (membrana desgastada)
• Ecrã apagado, linhas em falta ou caracteres ilegíveis
• Setas X/Y inoperantes — impossibilidade de deslocamento manual
• Painel frontal com membrana rachada, perfurada ou descolada
• Falhas de contacto ao nível da fita ou do conector

A substituição do teclado completo restabelece o controlo e a visualização da máquina e evita paragens de produção relacionadas com um painel de comando avariado.
