I3200-A1 - Cabeça de impressão Epson PrecisionCore MicroTFP (tintas à base de água)

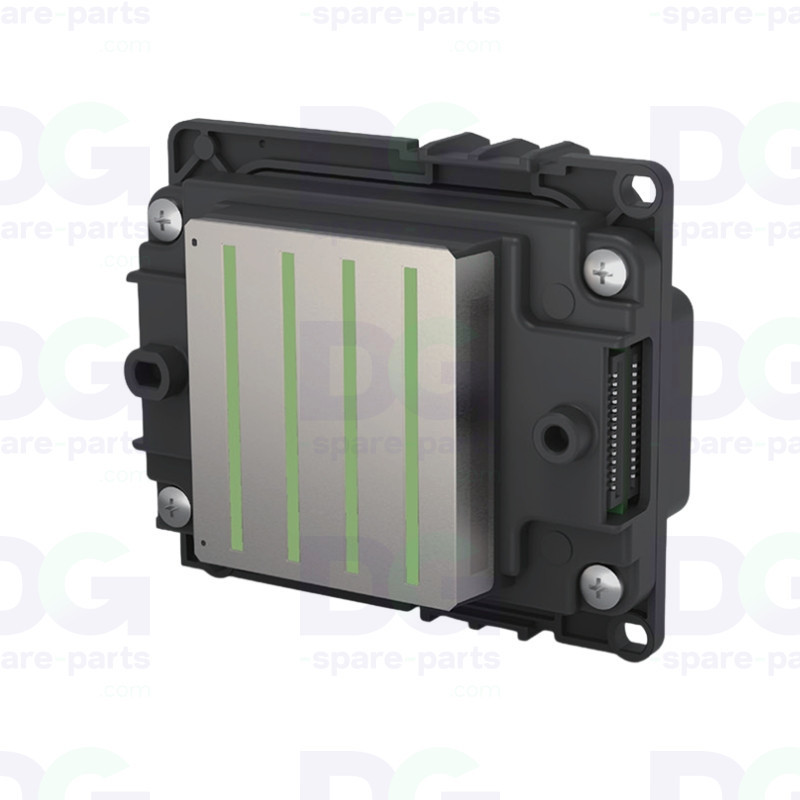

Cabeça de impressão I3200-A1 – Epson PrecisionCore – C14FA32032

A cabeça de impressão Epson I3200(4)-A1 (ref. OEM C14FA32032) é a cabeça piezoelétrica PrecisionCore MicroTFP instalada na maioria das impressoras DTF, de sublimação e DTG de última geração que funcionam com tintas à base de água. É o componente responsável por projetar a tinta sobre a película, o papel de transferência ou o tecido.

A cabeça de impressão reúne 3 200 bicos distribuídos por 8 filas de 400 (passo de 1/300 polegada), alimentados por 4 canais de tinta independentes. Duas filas combinam-se por cor para atingir uma resolução nativa de 600 dpi numa largura útil de 33,8 mm. A tecnologia de forma de onda da Epson permite o modo binário (5 pl a 43,2 kHz) e os níveis de cinzento com 3 ou 4 tamanhos de gota (3,8 a 12,5 pl a 21,6 kHz), para um equilíbrio entre velocidade e precisão ajustável a partir do RIP.

Fornecida como cabeça completa (Assy) original da Epson, substitui na íntegra uma I3200-A1 já instalada. A variante A1 destina-se a tintas à base de água (viscosidade de 2,2 a 4,5 mPa·s); não é intercambiável com as versões E1 (eco-solvente) e U1 (UV), cuja estrutura interna foi concebida para tintas mais agressivas. Verifique a marcação do cabeçote instalado antes de efetuar a encomenda.

Características técnicas

• Referência OEM: C14FA32032 (modelo I3200(4)-A1, também designado FA32032)
• Fabricante: Epson
• Tipo de peça: Cabeça de impressão piezoelétrica PrecisionCore MicroTFP
• Bicos: 3 200 (8 filas × 400), passo de 1/300"
• Resolução: 300 npi por fila – 600 dpi nativos por cor (2 filas)
• Canais de tinta: 4 cores no máximo (configuração CMYK ou CMYK + branco, dependendo da máquina)
• Largura de impressão: 33,8 mm
• Tamanho da gota: binário 5 pl (43,2 kHz) – 3 níveis 6,0 / 12,5 pl – 4 níveis 3,8 / 6,2 / 9,3 pl (21,6 kHz)
• Tintas: apenas à base de água (DTF, sublimação, pigmento, corante) – viscosidade de 2,2 a 4,5 mPa·s
• Dimensões / peso: 69,1 × 59,5 × 35,6 mm – 80 g
• Entrega: Cabeça completa, pronta a montar
• Tipo de peça: Peça original da Epson (OEM)
• Aplicação: Impressoras DTF, sublimação, DTG e suportes à base de água – uso profissional

Compatibilidade e utilização

• Impressoras DTF equipadas com I3200-A1: Oric, Audley, Procolored, Sinocolor, Haiya, Mycolor, Kingjet, Linko, Hanrun
• Impressoras DTF ocidentais: ColDesi DigitalHeat FX, DTF Station Prestige, DTFLINE Panthera, CobraFlex, M&R Quatro
• Impressoras de sublimação: Fedar FD60 / FD65-2 / FD70, Oric, Titanjet, Yuxunda
• Qualquer impressora concebida com a cabeça I3200(4)-A1 – verifique se a cabeça instalada tem a marcação «A1» (as E1 e U1 não são compatíveis)

Função

• Ejeção de tinta aquosa sobre a película DTF, o papel de transferência ou o tecido através de atuadores piezoelétricos de película fina
• Formação de pontos em modo binário ou em tons de cinzento (3 a 4 tamanhos de gota) controlada pelo RIP
• Gestão de 4 canais de tinta independentes (cores CMYK ou cores + branco nas máquinas de duas cabeças)
• Impressão a 600 dpi nativos em 33,8 mm por passagem, base da resolução e da velocidade da máquina

Possíveis sintomas em caso de desgaste

• Bicos em falta ou desviados no teste de bicos, não recuperados após várias limpezas
• Faixas horizontais (banding) ou canal de cor ausente, DTF branco incompleto
• Pontos satélites e impressão desfocada devido a gotas mal formadas
• Fuga de tinta ou mistura de cores ao nível dos bicos, tinta a pingar sobre o suporte
• Erro na cabeça de impressão ou cabeça não reconhecida pela placa de controlo após um choque elétrico

A substituição do cabeçote I3200-A1 restaura a totalidade dos 3 200 bicos e a qualidade de impressão original; recomenda-se substituir simultaneamente os amortecedores, as tampas e as fitas do cabeçote para não contaminar o cabeçote novo.
