Bombas

1280050040 - Conjunto de bomba JYY(B)-Q-30-I + eletroválvulas TPC DR100-5H

Ref.: 26-HAN4762-o

-50%
Esgotado

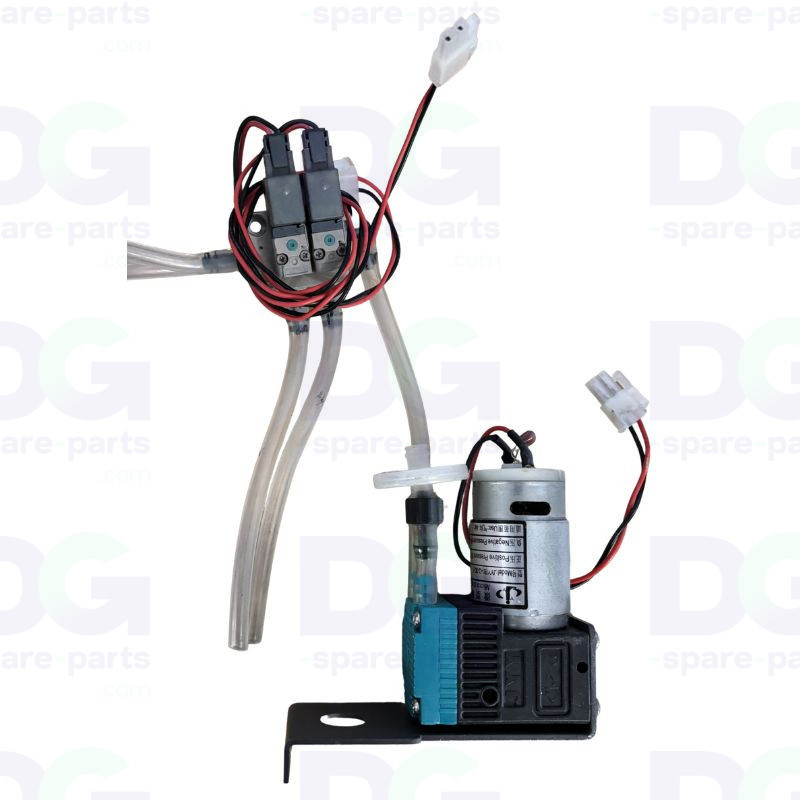

Conjunto de bomba + eletroválvulas JYY/TPC HandTop HT2512

✔️ Conjunto de bomba de membrana + 2 eletroválvulas – gestão do vácuo/pressão do sistema de tinta
✔️ Compatível com HandTop HT2512 – módulo montado (filtro + suporte + tubos)
✔️ Bomba JYY(B)-Q-30-I 24 V CC, 7 W (+80-95 / -65-75 kPa) – ref. OEM 1280050040; eletroválvulas TPC DR100-5H 24 V – ref. OEM 2020020007
✔️ Entregue com a cablagem feita e montado, pronto a ligar

~~Preço normal: 135,00 €~~

67,50 € Poupe 50%

Sem IVA

Novo ou recondicionado ao melhor preço
Envio rápido em 24 horas
Entrega em todo o mundo

Avalie-nos no

Descrição do produto

Conjunto de bomba de membrana + eletroválvulas (sistema de tinta) – HandTop HT2512 – 1280050040

Este conjunto assegura a gestão do vácuo e da pressão do sistema de tinta da impressora UV de grande formato HandTop HT2512. Inclui a bomba de membrana e as respetivas eletroválvulas, já montadas e ligadas.

É composto por: 1 bomba de membrana JYY(B)-Q-30-I (ref. OEM 1280050040 / MS817-002 – 24 V CC, 7 W, pressão +80-95 kPa, vácuo -65-75 kPa, ar) e de 2 eletroválvulas pneumáticas TPC DR100-5H (ref. OEM 2020020007 / SS30403B – 24 V CC), com um filtro, as tubagens e o suporte de fixação.

Fornecido com a cablagem e montado, pronto a ligar. Componentes originais JYY e TPC.

Características técnicas

Tipo: conjunto de bomba de membrana + eletroválvulas (gestão do vácuo/pressão da tinta)
Bomba: JYY(B)-Q-30-I – ref. OEM 1280050040 (antiga MS817-002)
Bomba – elétrica: 24 V CC, 7 W (3,5 W em vazio)
Bomba – pressão: positiva 80-95 kPa; negativa (vácuo) 65-75 kPa; fluido: ar
Electroválvulas: TPC DR100-5H – ref. OEM 2020020007 (anterior: SS30403B), 24 V CC – quantidade: 2
Incluído: filtro, tubos, suporte de fixação
Ligação: com fios (cabos + conectores)
Certificação: CE
Entrega: conjunto montado, pronto a ligar

Compatibilidade e utilização

HandTop HT2512 (impressora UV de grande formato)
Módulo de vácuo/pressão do sistema de tinta
Referências originais: bomba 1280050040 / MS817-002; eletroválvulas 2020020007 / SS30403B

Função

Gerar e gerir o vácuo/pressão do sistema de tinta
Comutar os circuitos através das eletroválvulas
Manter a depressão necessária (alimentação / circulação de tinta)
Funcionar a 24 V CC, sem óleo

Possíveis sintomas em caso de desgaste

Vácuo ou pressão insuficientes (alimentação de tinta perturbada)
Bomba silenciosa ou com caudal fraco (membrana desgastada)
Electroválvula bloqueada ou com fuga
Ruído anormal, fugas de ar, sobreaquecimento

A substituição deste conjunto restabelece a gestão do vácuo/pressão do sistema de tinta da HandTop HT2512 e garante a fiabilidade do abastecimento de tinta.
