3010122514 - Scheda di trasporto PCB a 8 canali

Scheda del carrello a 8 canali (PCB Carriage Board 8 Channel) – Canon Océ Arizona 12xx/22xx 3010122514

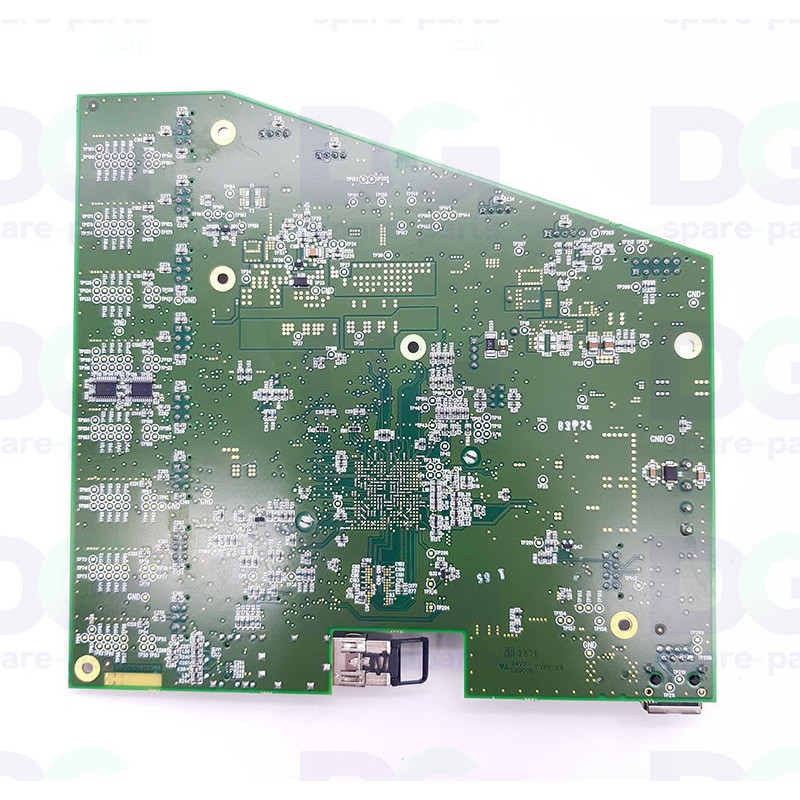

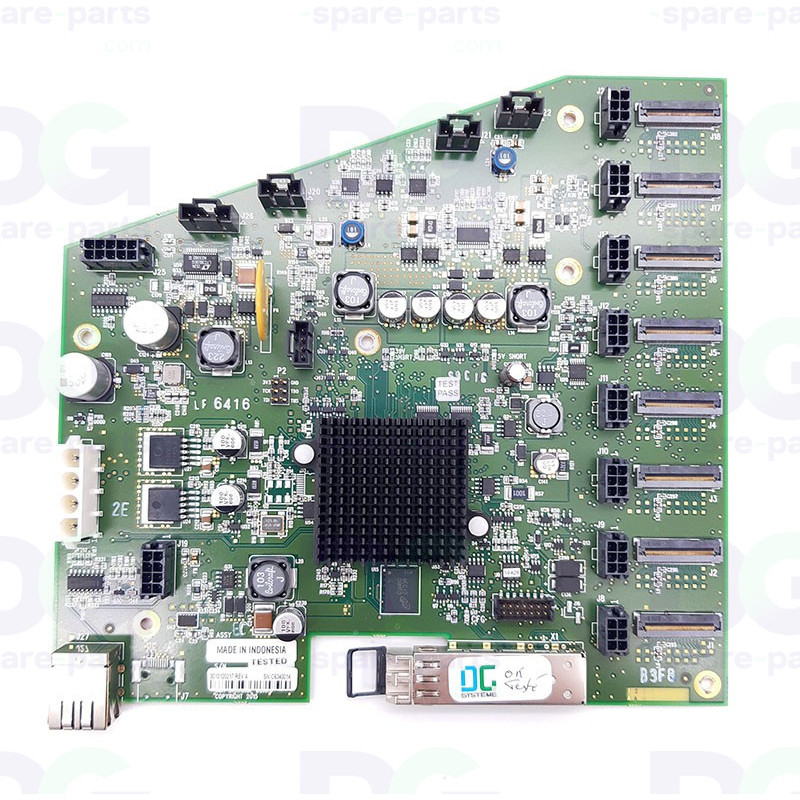

La scheda del carrello a 8 canali 3010122514 (PCB Carriage Board 8 Channel) è la scheda elettronica principale del carrello di stampa delle stampanti UV a piano fisso Canon Océ Arizona 12xx e 22xx e Fujifilm Acuity Select.

Fornisce l'interfaccia tra la scheda madre e le testine montate sul carrello: buffering dei dati di stampa verso gli 8 canali testina, pilotaggio del motore Z (altezza del carrello), monitoraggio dei livelli d'inchiostro e della temperatura dei serbatoi, e controllo del triac di riscaldamento dei serbatoi d'inchiostro per una temperatura di eiezione ottimale. Il riferimento 3010122514 sostituisce il precedente 3010120217 come sostituzione diretta.

Specifiche tecniche

• Riferimento OEM: 3010122514 (equiv. 3010120217)
• Produttore: Canon Océ
• Tipo di pezzo: Scheda di controllo del carrello (8 canali)
• Origine: Pezzo originale Canon Océ
• Tipo: Scheda di controllo del carrello (PBA, 8 canali)
• Rif. sostituito: 3010120217 (sostituzione diretta, senza modifica meccanica o software)
• Canali: 8 canali di pilotaggio testina
• Posizione: Carrello di stampa – assi X e Z
• Macchine: Canon Océ Arizona 12xx / 22xx / Fujifilm Acuity Select
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Stampanti Canon Océ Arizona 12xx / 22xx
• Stampanti Fujifilm Acuity Select

Funzione

• Bufferizza e trasmette i dati di stampa agli 8 canali testina
• Pilota e controlla il motore dell'asse Z (altezza del carrello sul supporto)
• Monitora i livelli d'inchiostro nei serbatoi in tempo reale
• Monitora la temperatura dei serbatoi d'inchiostro sul carrello
• Controlla il triac di riscaldamento dei serbatoi per una viscosità UV ottimale

Segni di usura

• Errore « Carriage Board Check Failed » all'avvio o in stampa
• Perdita di comunicazione con una o più testine (canali mancanti)
• Guasto della regolazione termica dei serbatoi (temperatura instabile o allarme)
• Malfunzionamento del motore asse Z (altezza del carrello errata o non regolabile)
• Getti mancanti o banding visibile nonostante testine in buono stato

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.
