3010122514 - Placa de transporte para PCB de 8 canales

Placa del carro de 8 canales (PCB Carriage Board 8 Channel) – 3010122514

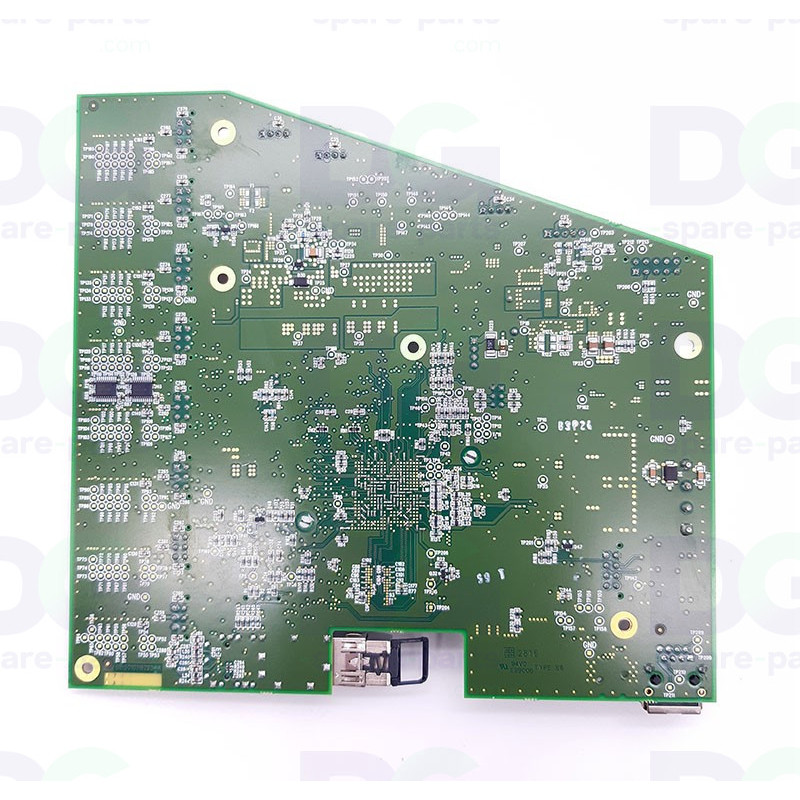

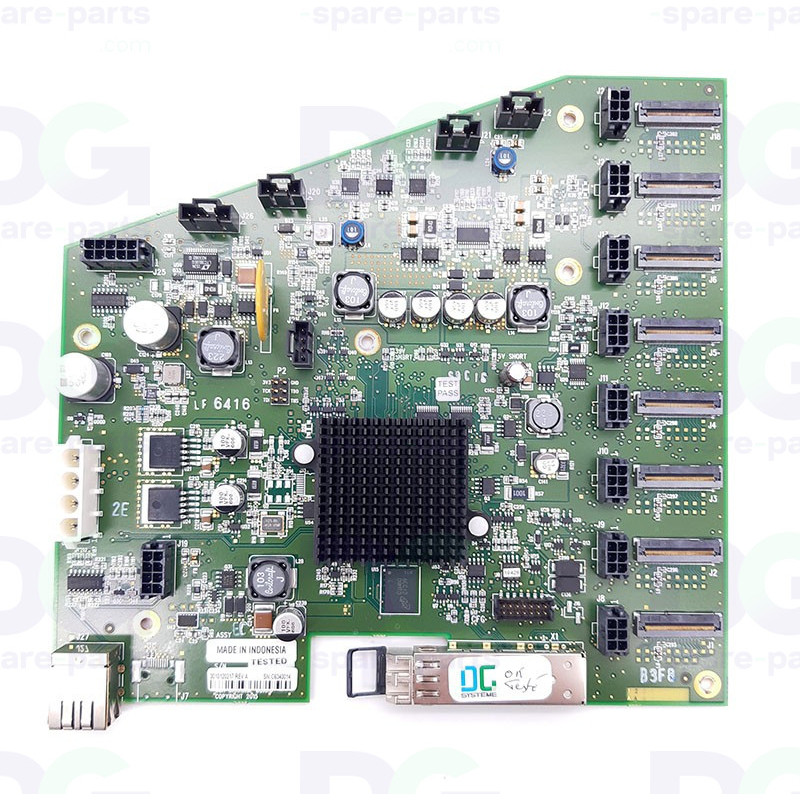

La placa del carro de 8 canales 3010122514 (PCB Carriage Board 8 Channel) es la placa electrónica principal del carro de impresión de las impresoras de mesa plana UV Canon Océ Arizona 12xx y 22xx y Fujifilm Acuity Select. Proporciona la interfaz entre la placa principal y los cabezales montados en el carro: almacenamiento en búfer de los datos de impresión hacia los 8 canales de cabezal, accionamiento del motor Z (altura del carro), supervisión de los niveles de tinta y de la temperatura del depósito, y control del triac de calentamiento de los depósitos de tinta para una temperatura de eyección óptima. La referencia 3010122514 sustituye a la anterior 3010120217 como sustitución directa.

Especificaciones técnicas

• Referencia OEM: 3010122514
• Fabricante: Canon Océ
• Tipo de pieza: Placa de control del carro (PBA, 8 canales)
• Sustituye a: 3010120217 (sustitución directa, sin modificación mecánica ni de software)
• Canales: 8 canales de accionamiento de cabezal
• Posición: Carro de impresión – ejes X y Z
• Envío: Se envía listo para instalar

Compatibilidad y uso

• Canon Océ Arizona 12xx
• Canon Océ Arizona 22xx
• Fujifilm Acuity

Función

• Almacena en búfer y transmite los datos de impresión a los 8 canales de cabezal
• Acciona y controla el motor del eje Z (altura del carro sobre el soporte)
• Supervisa en tiempo real los niveles de tinta de los depósitos
• Supervisa la temperatura de los depósitos de tinta del carro
• Controla el triac de calentamiento de los depósitos para una viscosidad de tinta UV óptima

Signos de desgaste

• Error « Carriage Board Check Failed » al arrancar o al imprimir
• Pérdida de comunicación con uno o varios cabezales (canales ausentes)
• Fallo de regulación térmica de los depósitos de tinta (temperatura inestable o alarma de calentamiento)
• Fallo del motor del eje Z (altura del carro incorrecta o no ajustable)
• Chorros ausentes o bandas visibles pese a cabezales en buen estado

La sustitución de esta pieza restablece el correcto funcionamiento de la máquina.
