3010113157 - Scheda di trasporto PCB a 10 teste

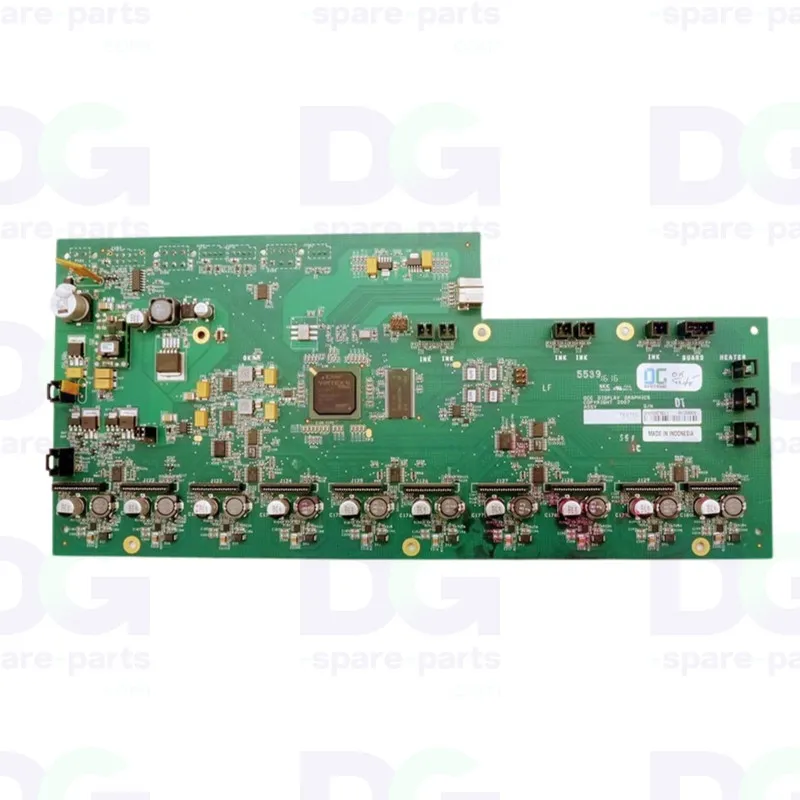

Scheda carrello 10 testine (PCB Carriage Board) – Canon Océ 3010113157

La scheda carrello 10 testine (3010113157) è la scheda elettronica principale del carrello sulle Océ Arizona 3xx UV a piano fisso. Interfaccia il controller della macchina con tutte le testine di stampa del carrello, gestendo 10 testine UV contemporaneamente: trasmissione dei dati di stampa, sincronizzazione del getto e controllo dei segnali elettrici verso ogni testina. Sostituisce le precedenti 3010109487 e 3010106855.

Specifiche tecniche

• Riferimento OEM: 3010113157
• Produttore: Canon (Océ)
• Tipo di pezzo: Scheda carrello (PCB) per 10 testine di stampa
• Origine: Pezzo originale
• Tipo: Scheda carrello (PCB) per 10 testine di stampa
• Riferimento alternativo: 3W3010113157
• Sostituisce: 3010109487 / 3010106855
• Testine gestite: 10 testine di stampa UV
• Asse: X (carrello)
• Macchine: Canon Océ Arizona 3xx / Fujifilm Acuity
• Spedizione: Spedito pronto per il montaggio

Compatibilità e uso

• Stampanti UV a piano fisso Canon Océ Arizona serie 3xx
• Stampanti UV Fujifilm Acuity

Funzione

• Interfaccia elettronica tra il controller principale e le 10 testine del carrello
• Trasmette i dati di stampa e i segnali di comando a ogni testina
• Sincronizza i cicli di getto UV su tutto il carrello
• Gestisce l'alimentazione e i segnali di controllo verso gli attuatori delle testine
• Monitora e riporta lo stato delle testine alla macchina

Segni di usura

• Bande orizzontali o zone mancanti nelle stampe UV
• Una o più testine non riconosciute all'avvio
• Errori ripetuti di comunicazione testina/carrello
• Perdita progressiva di qualità di stampa senza causa meccanica
• Arresto improvviso del carrello con errore elettronico

La sostituzione di questo pezzo ripristina il corretto funzionamento della macchina.
