3010113157 – Leiterplatten-Trägerplatine für 10 Köpfe

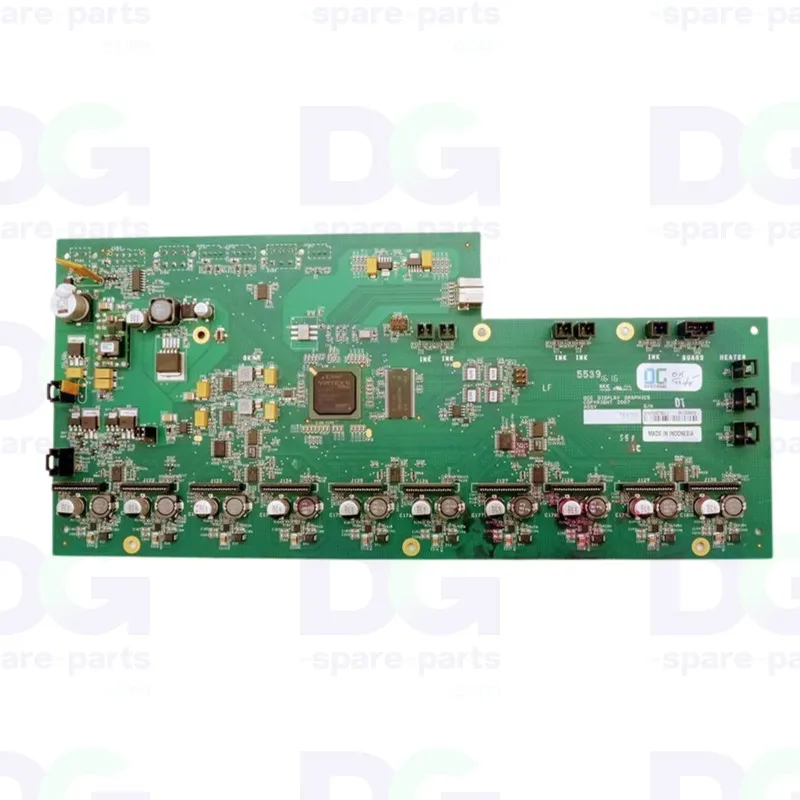

Wagenplatine 10 Köpfe (PCB) – 3010113157

Die Wagenplatine für 10 Köpfe (3010113157) ist die zentrale Elektronikplatine des Wagens der UV-Flachbettdrucker Océ Arizona 3xx. Sie bildet die Schnittstelle zwischen der Maschinensteuerung und sämtlichen Druckköpfen des Wagens und verwaltet 10 UV-Köpfe gleichzeitig: Übertragung der Druckdaten, Synchronisierung des Ausstoßes und Steuerung der elektrischen Signale zu jedem Kopf. Sie ersetzt die früheren Ausführungen 3010109487 und 3010106855.

Technische Daten

• OEM-Referenz: 3010113157
• Hersteller: Canon (Océ)
• Teileart: Wagenplatine (PCB) für 10 Druckköpfe
• Auch: 3W3010113157
• Ersetzt: 3010109487 / 3010106855
• Verwaltete Köpfe: 10 UV-Druckköpfe
• Achse: X (Wagen)
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Canon Océ Arizona 3xx
• Fujifilm Acuity

Funktion

• Elektronische Schnittstelle zwischen der Hauptsteuerung und den 10 Köpfen des Wagens
• Überträgt Druckdaten und Ansteuersignale an jeden Kopf
• Synchronisiert die UV-Ausstoßzyklen über den gesamten Wagen
• Verwaltet Strom- und Steuersignale zu den Aktoren der Köpfe
• Überwacht den Zustand der Köpfe und meldet ihn an die Maschine

Mögliche Verschleißerscheinungen

• Horizontale Streifen oder fehlende Bereiche im UV-Druck
• Ein oder mehrere Köpfe werden beim Start nicht erkannt
• Wiederholte Kommunikationsfehler zwischen Kopf und Wagen
• Fortschreitender Verlust der Druckqualität ohne mechanische Ursache
• Plötzlicher Stopp des Wagens mit Elektronikfehler

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.
