Scheda encoder lineare VP-540 - 6700989040

Scheda encoder lineare VP-540 – Roland VP-540 / RS-540 / SP-540i – 6700989040

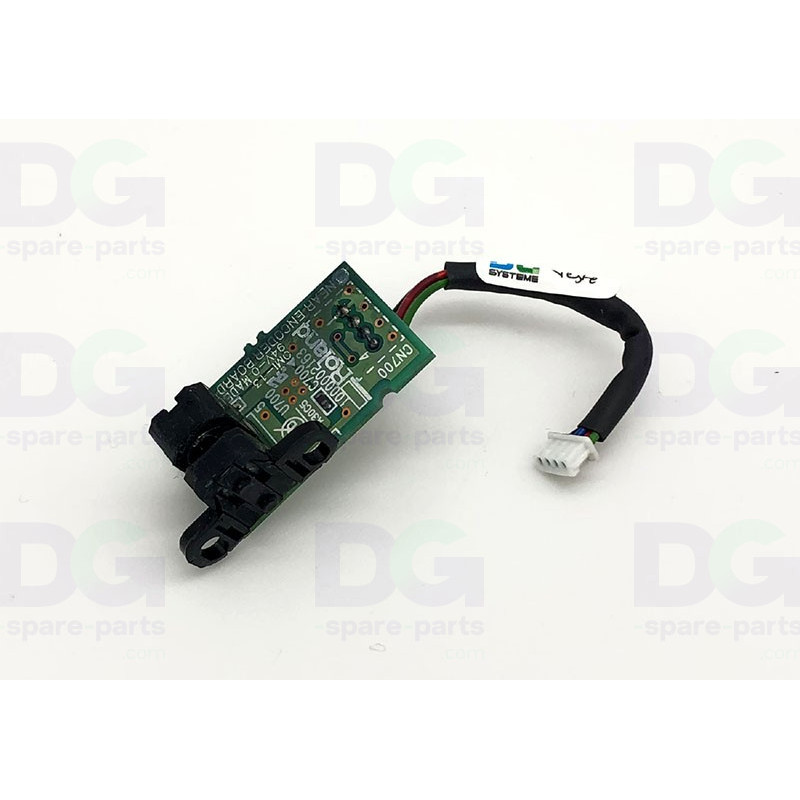

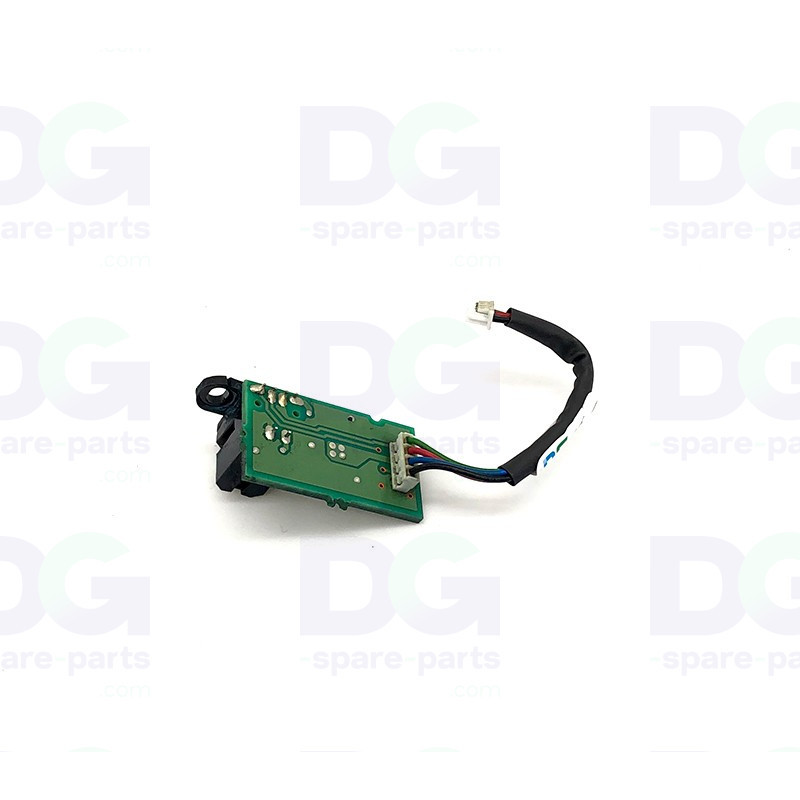

La scheda encoder lineare (Assy, Linear Encoder Board) Roland 6700989040 è il sensore ottico montato sul carrello delle testine di stampa. Legge la striscia di codifica lineare (encoder strip) tesa lungo l'asse di scansione (asse X) sulle stampanti Roland VP-540 e simili.

Ad ogni spostamento del carrello, la scheda trasmette all'elettronica della macchina la posizione esatta delle testine in tempo reale. Questa precisione garantisce un posizionamento micrometrico delle testine e un rilascio perfetto di ogni goccia d'inchiostro, a garanzia della qualità di stampa e dell'assenza di strisce.

Fornito come set completo (Assy), questo ricambio originale Roland si monta direttamente al posto del sensore originale, senza ulteriori regolazioni elettroniche; il cavo piatto e il connettore sono identici al montaggio di fabbrica.

Caratteristiche tecniche

• Codice OEM: 6700989040
• Codici equivalenti: W700981120, W700461130, W701407030
• Produttore: Roland DG (Giappone)
• Tipo di componente: sensore ottico encoder lineare montato su PCB (Assy)
• Asse / Area interessata: asse X – carrello delle testine di stampa
• Motore associato: servomotore del carrello (asse X / scansione)
• Consegna: Set completo (scheda + sensore + connettore), pronto per l'installazione
• Tipo di componente: Componente originale Roland (OEM)
• Applicazione: stampante eco-solvente di grande formato / stampante-taglierina print & cut

Compatibilità e utilizzo

• Roland VP-540 e VP-300
• Roland RS-540 e RS-640
• Roland SP-540i e SP-300i
• Roland RF-640
• Roland VS-540, VS-640, VS-300i, VS-420i

Funzione

• Legge in modo continuo le graduazioni del nastro di codifica lineare durante la scansione del carrello
• Trasmette alla scheda di controllo la posizione esatta delle testine sull'asse X
• Sincronizza l'erogazione delle gocce d'inchiostro con la posizione del carrello
• Garantisce la stabilità della velocità e la regolarità del passo di scansione
• Consente il controllo dell'asservimento del servomotore del carrello

Possibili sintomi in caso di usura

• Errore encoder o errore servo visualizzato sul pannello di controllo
• Strisce verticali (banding) o sfalsamenti di posizione nell'immagine stampata
• Carrello che esita, si muove a scatti o si ferma durante la passata
• Gocce d'inchiostro rilasciate nel punto sbagliato (testo sfocato, contorni sdoppiati)
• Arresti imprevisti della macchina all'inizio o durante la stampa

La sostituzione di questa scheda encoder lineare ripristina la precisione di posizionamento del carrello, elimina i difetti di banding legati alla lettura dell'encoder e ripristina l'affidabilità del servocomando sulla VP-540 e sui modelli compatibili.
