DG-42992 - Assemblaggio CR_FFC

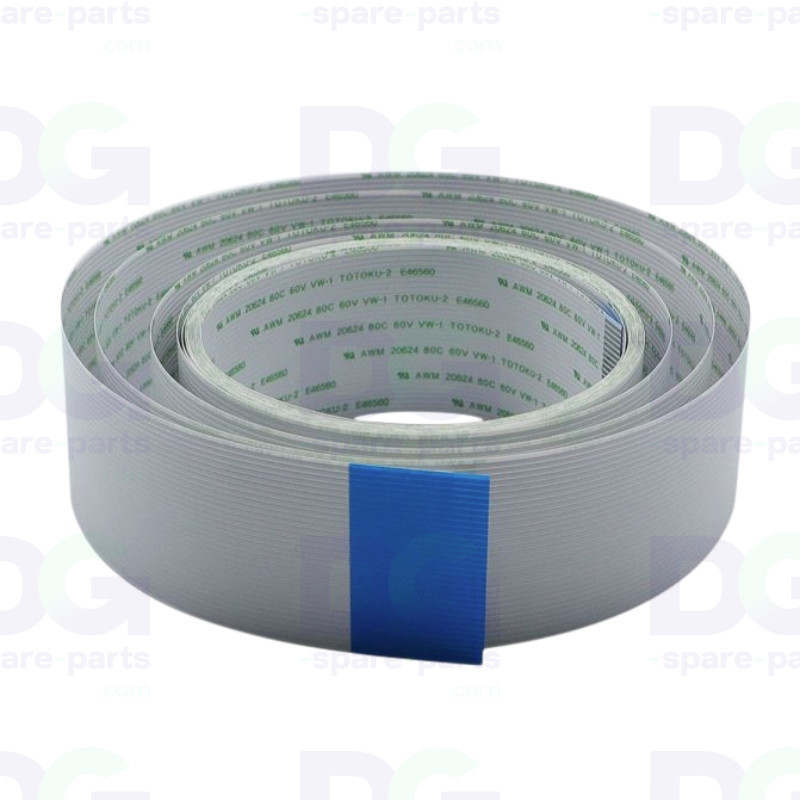

CR FFC Assy – Mutoh Valuejet 1624 / 1624W – DG-42992

Il CR_FFC Assy (DG-42992) è il cavo flessibile piatto (Flat Flexible Cable) dedicato al carrello di stampa dei plotter Mutoh Valuejet 1624 e 1624W. Assicura il collegamento elettrico tra il carrello mobile (testine di stampa, encoder) e la scheda madre del sistema.

In quanto cavo FFC, trasmette i segnali di comando e i dati alle testine di stampa in movimento continuo sull'asse X. La qualità di questa connessione è determinante per la stabilità del segnale e la precisione di stampa per tutta la durata di vita della macchina.

Fornito come set completo (Assy), questo cavo è un componente originale Mutoh (OEM), che garantisce la totale compatibilità con il connettore del carrello e il cablaggio originale senza modifiche o adattamenti.

Caratteristiche tecniche

• Codice OEM: DG-42992
• Produttore: Mutoh
• Tipo di ricambio: Cavo FFC (Flat Flexible Cable) – cavo carrello
• Lunghezza: 3300 mm
• Larghezza: 32 mm
• Numero di pin: 31
• Asse / Area interessata: Carrello di stampa (asse X)
• Consegna: Set completo pronto per l'installazione
• Tipo di pezzo: Pezzo originale Mutoh (OEM)
• Applicazione: Plotter a getto d'inchiostro di grande formato – uso professionale

Compatibilità e utilizzo

• Mutoh Valuejet 1624
• Mutoh Valuejet 1624W

Funzione

• Assicura la trasmissione dei segnali elettrici tra il carrello mobile e la scheda madre
• Trasmette i dati di stampa alle testine in movimento sull'asse X
• Trasmette i segnali dell'encoder lineare per il posizionamento preciso del carrello
• Resiste ai ripetuti cicli di flessione dovuti al movimento continuo del carrello
• Garantisce la continuità elettrica dei componenti integrati sul carrello (testine, sensori)

Possibili sintomi in caso di usura

• Errori di comunicazione del carrello o allarmi elettronici intempestivi
• Difetti di stampa intermittenti: strisce, linee mancanti o artefatti
• Perdita del segnale dell'encoder – sfasamento o perdita di posizione del carrello
• Testine di stampa non riconosciute o non alimentate con dati
• Microinterruzioni che causano arresti durante il lavoro

La sostituzione del CR_FFC Assy DG-42992 ripristina un collegamento elettrico affidabile tra il carrello e la scheda madre, eliminando i difetti di stampa legati a un cavo flessibile usurato o danneggiato.
