DG-42992 – CR_FFC-Baugruppe

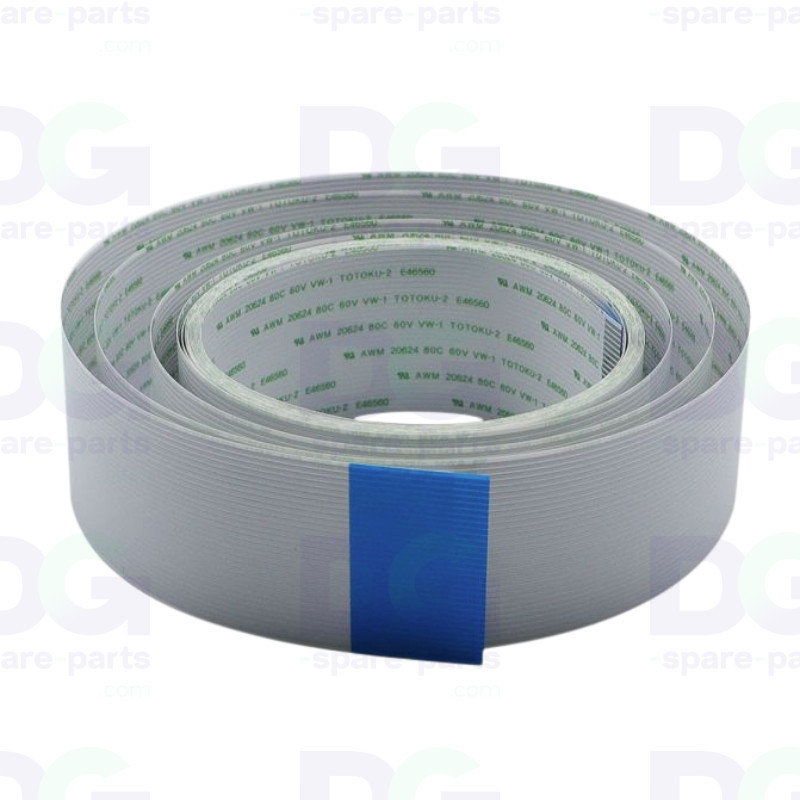

CR FFC-Baugruppe – Mutoh Valuejet 1624 / 1624W – DG-42992

Das CR_FFC Assy (DG-42992) ist das flache flexible Kabel (Flat Flexible Cable) für den Druckwagen der Mutoh Valuejet 1624 und 1624W Plotter. Es stellt die elektrische Verbindung zwischen dem beweglichen Wagen (Druckköpfe, Encoder) und der Hauptplatine des Systems her.

Als FFC-Kabel leitet es die Steuersignale und Daten zu den Druckköpfen, die sich kontinuierlich auf der X-Achse bewegen. Die Qualität dieser Verbindung ist entscheidend für die Signalstabilität und die Druckgenauigkeit während der gesamten Lebensdauer der Maschine.

Dieses Flachbandkabel wird als komplette Baugruppe (Assy) geliefert und ist ein Originalteil von Mutoh (OEM), das eine vollständige Kompatibilität mit dem Schlittenstecker und dem Original-Kabelbaum ohne Modifikationen oder Anpassungen gewährleistet.

Technische Daten

• OEM-Teilenummer: DG-42992
• Hersteller: Mutoh
• Teiltyp: FFC-Flachbandkabel (Flat Flexible Cable) – Schlittenkabel
• Länge: 3300 mm
• Breite: 32 mm
• Anzahl der Pins: 31 Pins
• Betroffene Achse/Zone: Druckwagen (X-Achse)
• Lieferung: Komplettes, einbaufertiges Set
• Teileart: Mutoh-Originalteil (OEM)
• Anwendung: Großformat-Tintenstrahlplotter – für den professionellen Einsatz

Kompatibilität und Verwendung

• Mutoh Valuejet 1624
• Mutoh Valuejet 1624W

Funktion

• Sorgt für die Übertragung der elektrischen Signale zwischen dem beweglichen Schlitten und der Hauptplatine
• Leitet die Druckdaten an die sich auf der X-Achse bewegenden Druckköpfe weiter
• Überträgt die Signale des Linearencoders für die präzise Positionierung des Schlittens
• Hält den wiederholten Biegezyklen stand, die durch die kontinuierliche Bewegung des Schlittens entstehen
• Gewährleistet die elektrische Kontinuität der auf dem Schlitten montierten Komponenten (Druckköpfe, Sensoren)

Mögliche Anzeichen bei Verschleiß

• Kommunikationsfehler des Schlittens oder unerwünschte elektronische Alarme
• Zeitweise auftretende Druckfehler: Streifen, fehlende Zeilen oder Artefakte
• Verlust des Encodersignals – Versatz oder Positionsverlust des Schlittens
• Druckköpfe werden nicht erkannt oder erhalten keine Daten
• Kurzzeitige Unterbrechungen, die zu Arbeitsunterbrechungen führen

Der Austausch der CR_FFC Assy DG-42992 stellt eine zuverlässige elektrische Verbindung zwischen dem Schlitten und der Hauptplatine wieder her und beseitigt Druckfehler, die auf ein verschlissenes oder beschädigtes Flachbandkabel zurückzuführen sind.
