DG-42992 - Montaje CR_FFC

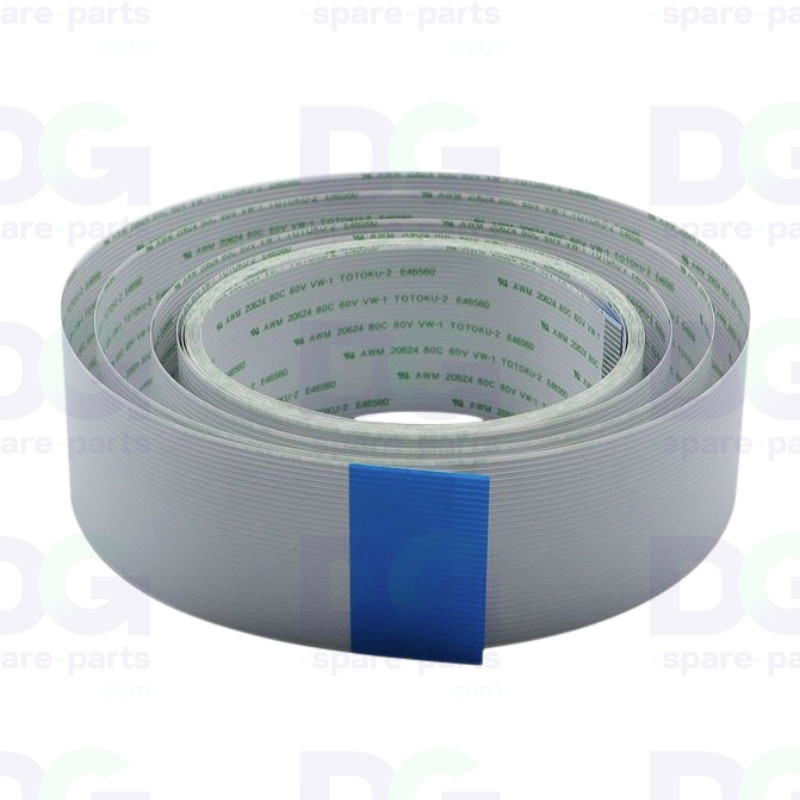

Conjunto de cable plano flexible (FFC) – Mutoh Valuejet 1624 / 1624W – DG-42992

El CR_FFC Assy (DG-42992) es el cable plano flexible (Flat Flexible Cable) específico para el carro de impresión de los plotter Mutoh Valuejet 1624 y 1624W. Asegura la conexión eléctrica entre el carro móvil (cabezales de impresión, codificador) y la tarjeta principal del sistema.

Como cable FFC, transmite las señales de control y los datos a los cabezales de impresión que se desplazan continuamente en el eje X. La calidad de esta conexión es determinante para la estabilidad de la señal y la precisión de la impresión a lo largo de toda la vida útil de la máquina.

Suministrada como conjunto completo (Assy), esta cinta es una pieza original de Mutoh (OEM), lo que garantiza una compatibilidad total con el conector del carro y el mazo de cables original sin necesidad de modificaciones ni adaptaciones.

Características técnicas

• Referencia OEM: DG-42992
• Fabricante: Mutoh
• Tipo de pieza: Cable plano flexible (FFC) – cable del carro
• Longitud: 3300 mm
• Ancho: 32 mm
• Número de pines: 31 pines
• Eje/zona afectada: Carro de impresión (eje X)
• Entrega: Conjunto completo listo para su instalación
• Tipo de pieza: Pieza original Mutoh (OEM)
• Aplicación: Plotter de gran formato de inyección de tinta – uso profesional

Compatibilidad y uso

• Mutoh Valuejet 1624
• Mutoh Valuejet 1624W

Función

• Garantiza la transmisión de señales eléctricas entre el carro móvil y la placa principal
• Envía los datos de impresión a los cabezales que se desplazan por el eje X
• Transmite las señales del encoder lineal para el posicionamiento preciso del carro
• Soporta los ciclos de flexión repetidos asociados al movimiento continuo del carro
• Garantiza la continuidad eléctrica de los componentes integrados en el carro (cabezales, sensores)

Posibles síntomas en caso de desgaste

• Errores de comunicación del carro o alarmas electrónicas intempestivas
• Defectos de impresión intermitentes: bandas, líneas que faltan o artefactos
• Pérdida de señal del codificador: desfase o pérdida de posición del carro
• Cabezales de impresión no reconocidos o sin alimentación de datos
• Microcortes que provocan paradas durante el trabajo

La sustitución del conjunto CR_FFC DG-42992 restablece una conexión eléctrica fiable entre el carro y la tarjeta principal, eliminando los defectos de impresión relacionados con un cable plano desgastado o dañado.
