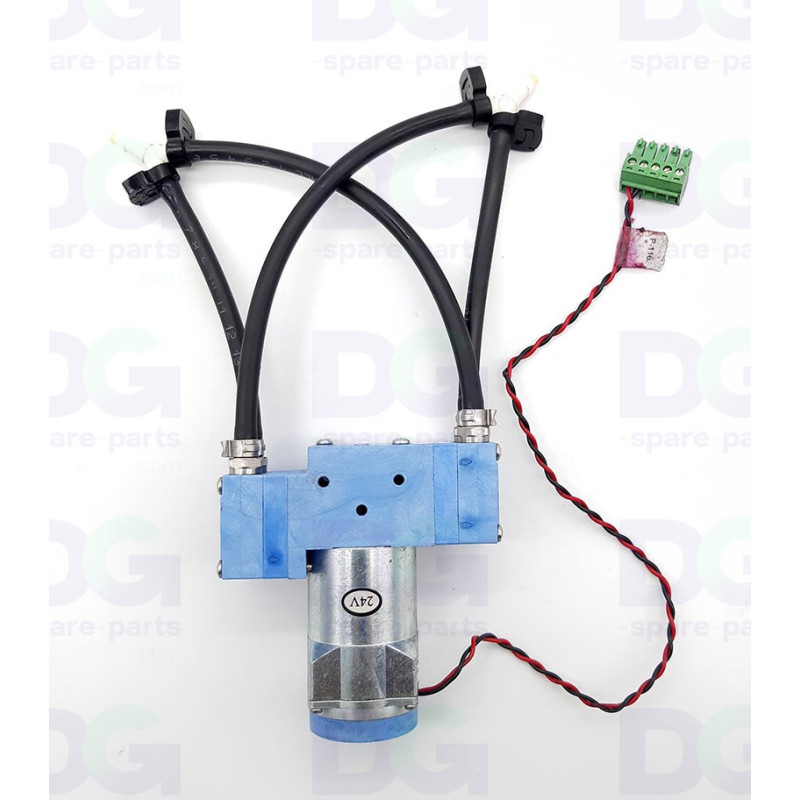

45163836 - Assy Pompe à Membrane 24VDC LTC-IIS

Assy Pompe à Membrane 24VDC LTC-IIS — EFI VUTEk GS Series — Réf. 45163836

La pompe à membrane 24VDC LTC-IIS (réf. 45163836) est le composant FRU (Field Replaceable Unit) en charge de la circulation de l'encre dans le circuit d'alimentation des imprimantes grand format EFI VUTEk GS Series. Elle assure un débit d'encre régulier et contrôlé entre les réservoirs, les filtres et les têtes d'impression UV.

Fabriquée par Parker Precision Fluidics, cette pompe miniature à membrane de la série LTC-IIS intègre un moteur brushless 24VDC et la technologie Fluid-Block™ brevetée, qui offre une double étanchéité redondante éliminant tout risque de fuite d'encre vers les composants électroniques. Son débit libre pouvant atteindre 1,5 L/min garantit une alimentation continue en production intensive.

Conçue comme unité remplaçable sur site (FRU), cette pompe s'installe directement par le technicien sans retour en atelier. Elle remplace et est compatible avec l'ancienne référence 45087948. Le câble d'alimentation de 50 cm est inclus dans l'assembly.

Caractéristiques techniques

• Référence OEM : 45163836 (remplace 45087948)
• Type : Pompe à membrane miniature — Parker LTC-IIS Series
• Tension d'alimentation : 24VDC
• Moteur : Brushless DC
• Débit libre : Jusqu'à 1,5 L/min
• Technologie d'étanchéité : Fluid-Block™ Parker — double joint redondant anti-fuite
• Longueur câble : 50 cm
• Type FRU : Field Replaceable Unit — remplacement sur site
• Fluide : Encres UV

Compatibilité et utilisation

• EFI VUTEk GS2000 / GS2000 Pro
• EFI VUTEk GS2000LX / GS2000LX Pro
• EFI VUTEk GS3200 / GS3250r
• EFI VUTEk GS5000r
• EFI VUTEk QS2 Pro
• EFI VUTEk QS3 Pro
• EFI VUTEk HS100 Pro

Fonction

• Assure la circulation de l'encre UV entre les réservoirs, les filtres et les têtes d'impression
• Maintient une pression et un débit d'encre constants pour garantir la qualité d'impression
• Protège le circuit d'encre contre les fuites grâce à la technologie d'étanchéité Fluid-Block™
• Permet une alimentation continue en encre lors des cycles de production intensifs

Symptômes possibles en cas d'usure

• Débit d'encre irrégulier ou insuffisant vers les têtes d'impression
• Buses manquantes ou irrégularités d'impression liées à un manque d'alimentation en encre
• Fuites d'encre UV au niveau de la pompe ou du circuit d'alimentation
• Bruit anormal ou vibrations excessives de la pompe en fonctionnement
• Message d'erreur pression ou alarme circuit encre sur l'interface machine
• Pompe qui ne démarre pas ou s'arrête en cours de production

En tant que FRU, cette pompe est conçue pour un remplacement rapide sur site par le technicien, limitant au maximum les arrêts de production. Il est recommandé de remplacer simultanément les filtres du circuit d'encre lors de l'intervention.
