1210050036 - Relais 24V DC + socle Hongfa HF18FF/024-2Z13D (HandTop HT2512)

Relais 24V DC + socle – HandTop HT2512 – réf. 1210050036 (Hongfa HF18FF/024-2Z13D)

Le relais d'interface de l'imprimante UV à plat HandTop HT2512 (réf. HandTop 1210050036, position A04) est un Hongfa HF18FF/024-2Z13D (ancienne spécification : 024-2Z1D), livré avec son socle.

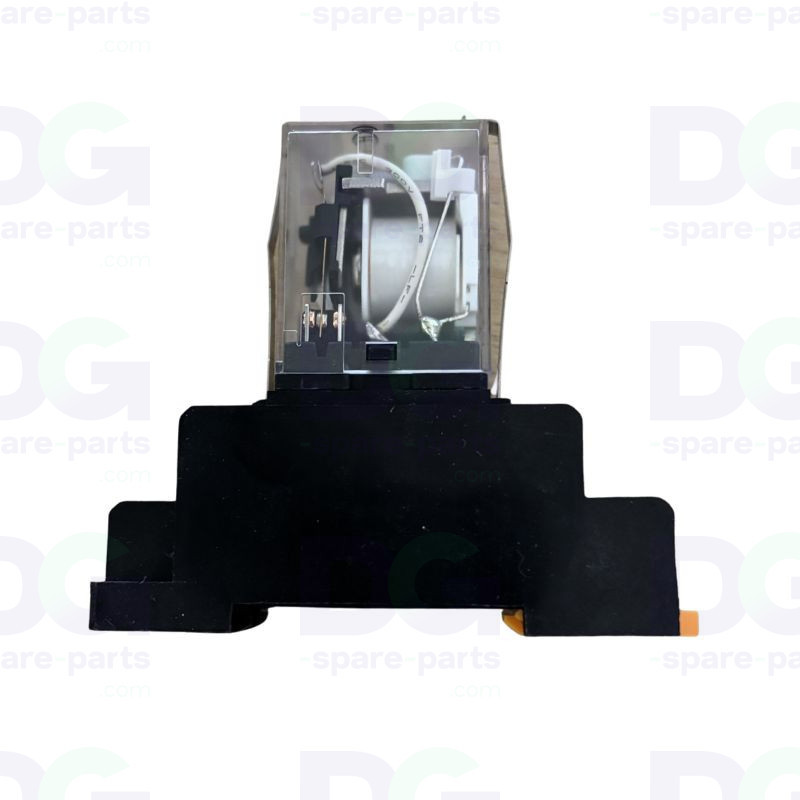

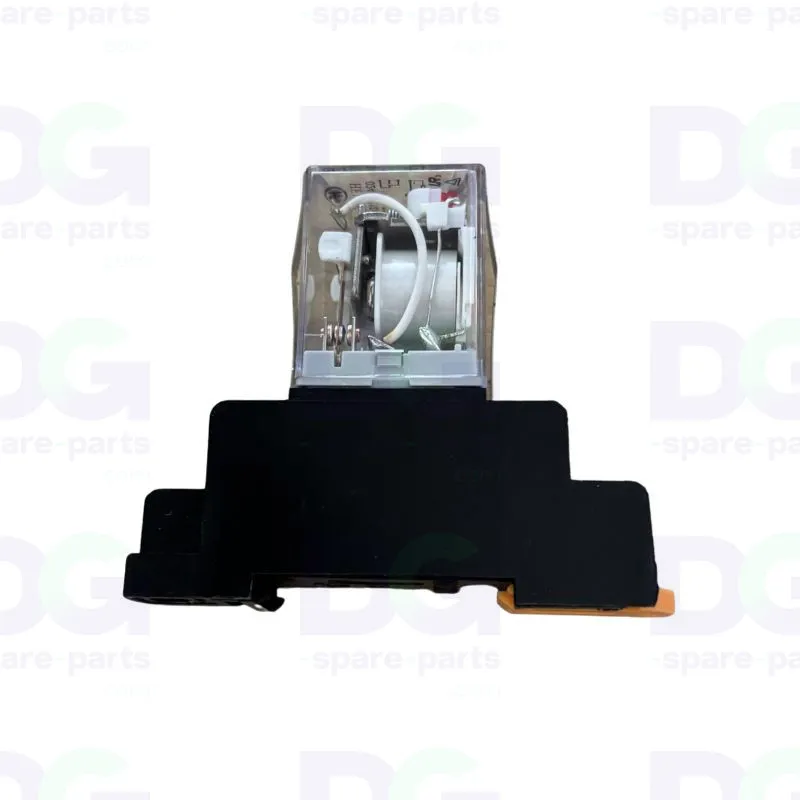

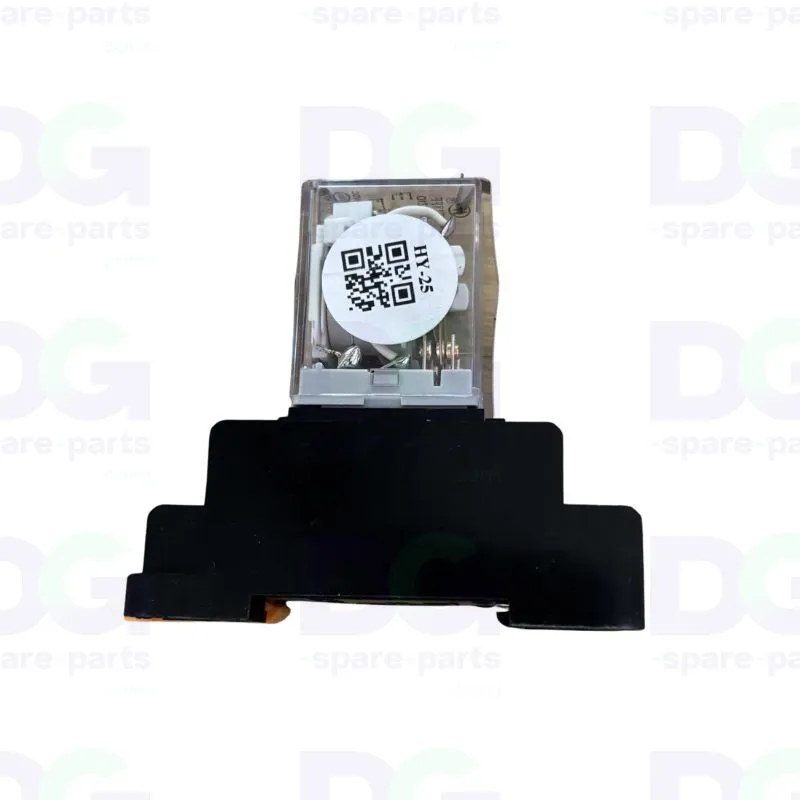

Relais de puissance miniature embrochable, bobine 24V DC, équipé de 2 contacts inverseurs (DPDT / 2 Form C, 5 A) et d'une LED témoin de signalisation (couleur selon la version — voir caractéristiques). Fourni monté sur son socle Hongfa 18FF-2Z-C1 (raccordement à vis, montage rail DIN) avec le circlip de maintien.

Pièce d'origine Hongfa, contrôlée fonctionnelle (OK Contrôlé), prête à l'installation : remplacement direct d'un relais ou socle défaillant dans l'armoire électrique.

Caractéristiques techniques

• Référence OEM : 1210050036
• Fabricant : HandTop
• Type de pièce : Relais de puissance miniature embrochable
• Référence HandTop (HT2512, position A04) : 1210050036
• Code interne HandTop : MS815-010
• Référence constructeur (relais) : Hongfa HF18FF/024-2Z13D (ancienne spéc. 024-2Z1D)

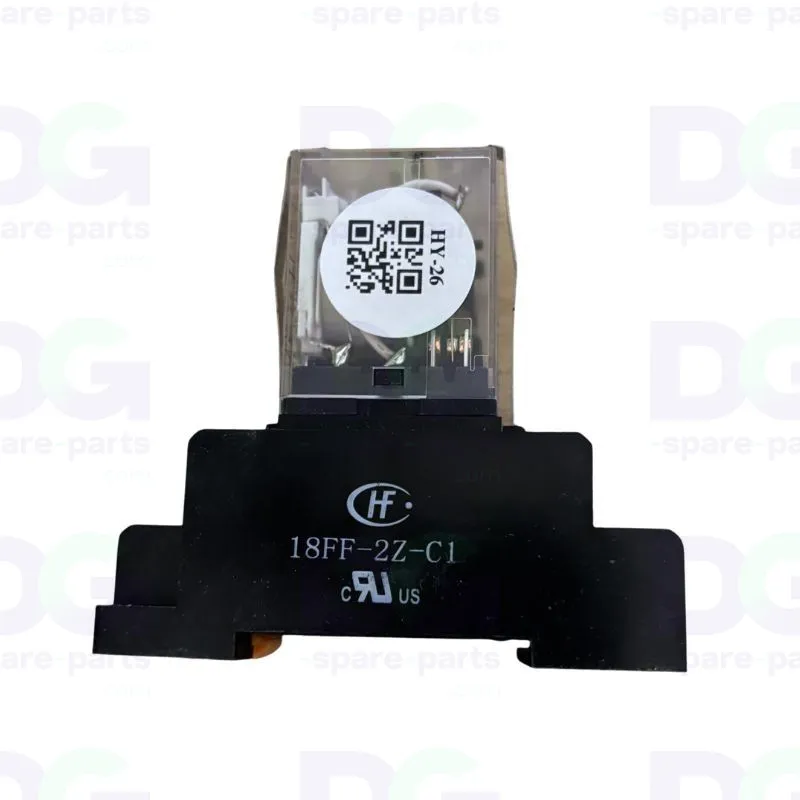

• Socle fourni : Hongfa 18FF-2Z-C1 (à vis, rail DIN) + circlip
• Bobine : 24 V DC
• Contacts : 2 inverseurs (DPDT / 2 Form C), 5 A

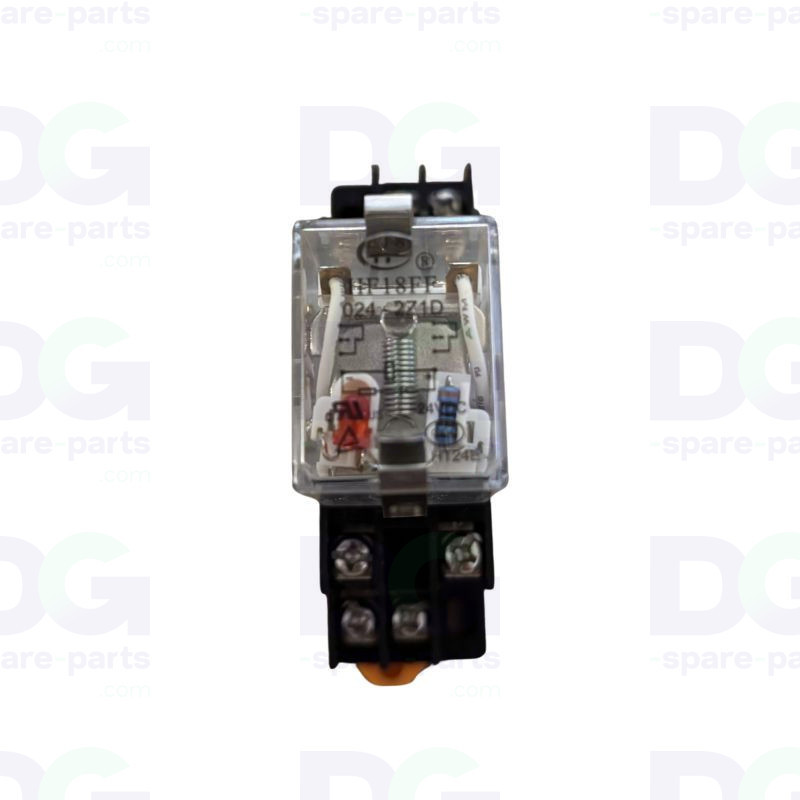

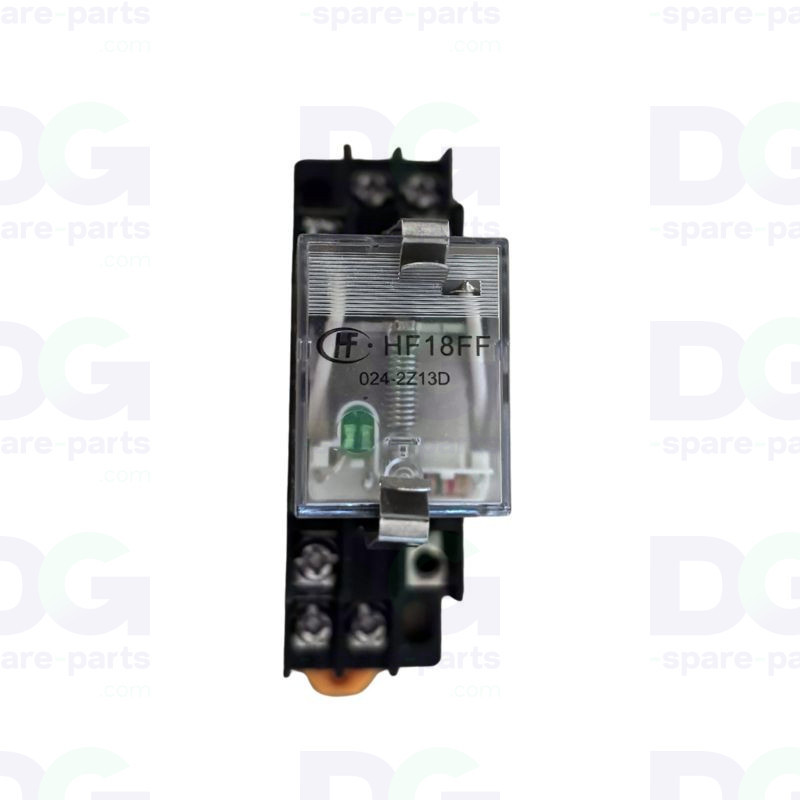

• Signalisation : LED témoin de mise sous tension — selon version : 024-2Z13D = LED verte ; 024-2Z1D = LED rouge + bleue
• État : reconditionné, contrôlé fonctionnel (OK Contrôlé)
• Application : relais d'interface / commande, armoire électrique HandTop HT2512
• À savoir : Pièce standard Hongfa : relais HF18FF/024-2Z13D ou 024-2Z1D + socle 18FF-2Z-C1 (interchangeables) Bobine 24V DC – la série HF18FF existe en d'autres tensions (ex. 012 = 12V) : choisir le code correspondant à votre besoin
• Livraison : Expédié prêt à poser

Compatibilité et utilisation

• HandTop HT2512

Fonction

• Commutation d'un circuit à distance via la bobine 24V DC
• Aiguillage de signaux ou de charges via les 2 contacts inverseurs
• Signalisation d'état via la LED témoin
• Montage embrochable sur socle pour remplacement rapide

Symptômes possibles en cas d’usure

• Relais ne collant plus (bobine HS), circuit non commuté
• Contacts collés ou usés (oxydation, arc)
• LED témoin éteinte alors que la bobine est alimentée
• Faux contacts au niveau du socle
• Le remplacement du relais et de son socle rétablit une commutation fiable et évite les dysfonctionnements de commande.

Le remplacement du relais et de son socle rétablit une commutation fiable et évite les dysfonctionnements de commande.
