1210050036 – 24-V-DC-Relais + Sockel Hongfa HF18FF/024-2Z13D (HandTop HT2512)

24-V-DC-Relais + Sockel – HandTop HT2512 – Art.-Nr. 1210050036 (Hongfa HF18FF/024-2Z13D)

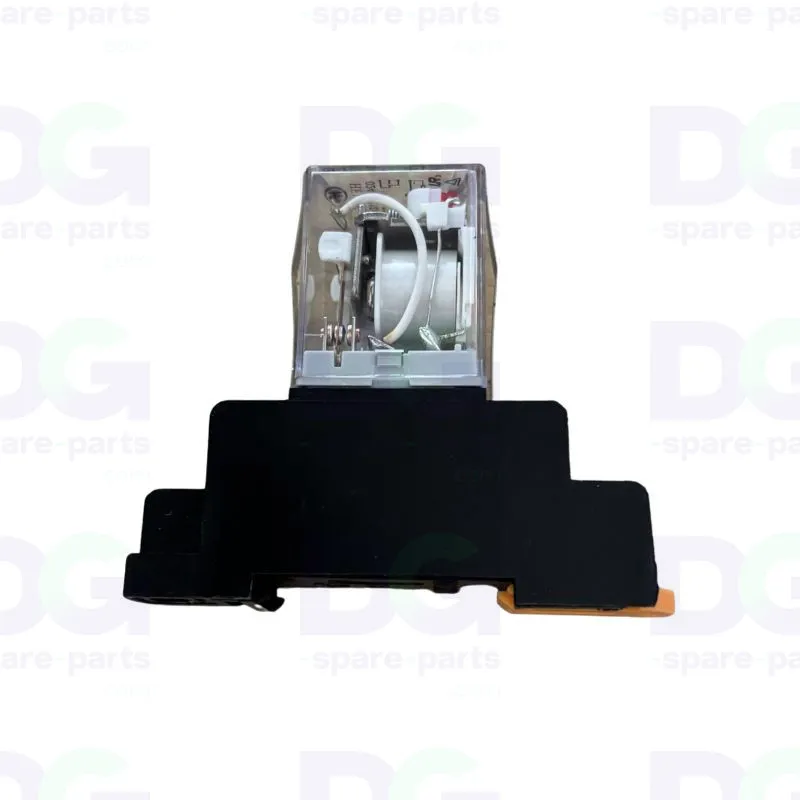

Das Schnittstellenrelais des UV-Flachbettdruckers HandTop HT2512 (Art.-Nr. HandTop 1210050036, Position A04) ist ein Hongfa HF18FF/024-2Z13D (frühere Spezifikation: 024-2Z1D), das zusammen mit seinem Sockel geliefert wird.

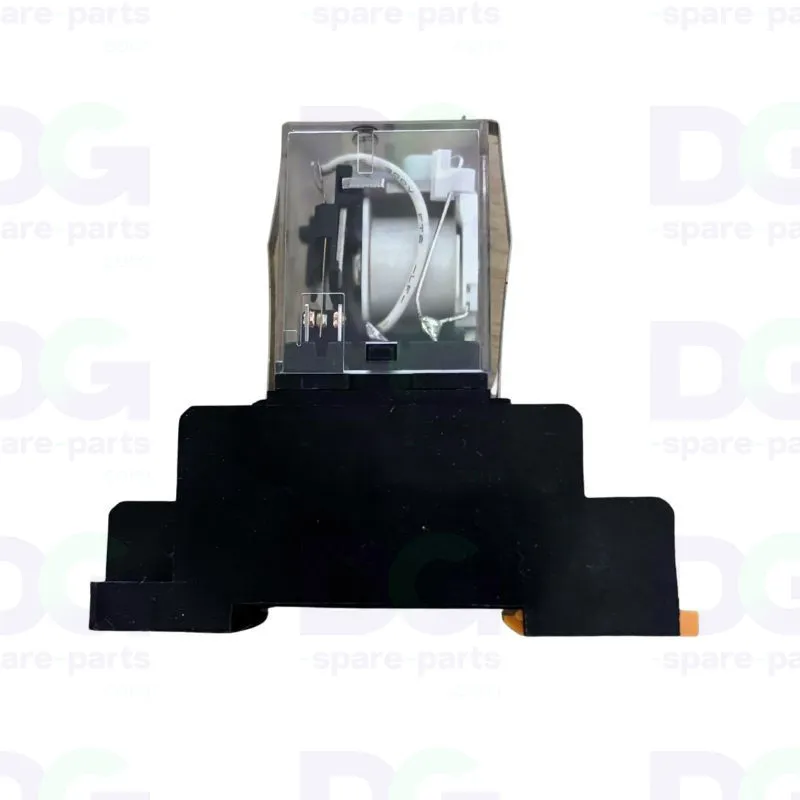

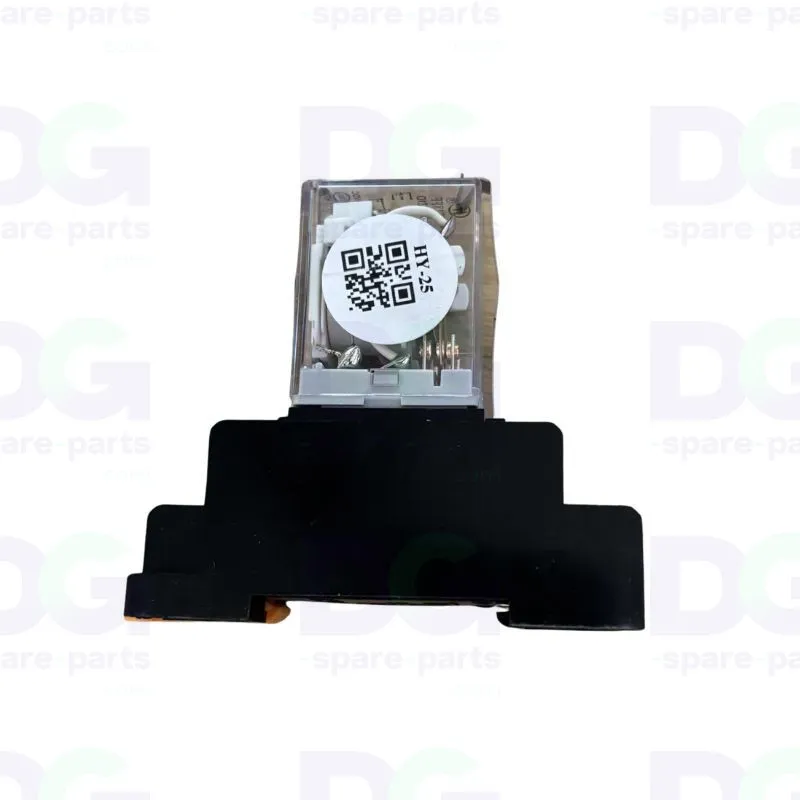

Steckbares Miniatur-Leistungsrelais, Spule 24 V DC, ausgestattet mit 2 Wechslerkontakten (DPDT / 2 Form C, 5 A) und einer Signalisierungs-LED (Farbe je nach Ausführung – siehe technische Daten). Wird montiert auf dem Sockel Hongfa 18FF-2Z-C1 (Schraubanschluss, DIN-Schienenmontage) mit Sicherungsring geliefert.

Originalteil von Hongfa, auf Funktion geprüft (OK-geprüft), einbaufertig: direkter Austausch eines defekten Relais oder Sockels im Schaltschrank.

Technische Daten

• HandTop-Artikelnummer (HT2512, Position A04): 1210050036
• Interner HandTop-Code: MS815-010
• Hersteller-Artikelnummer (Relais): Hongfa HF18FF/024-2Z13D (alte Spezifikation 024-2Z1D)

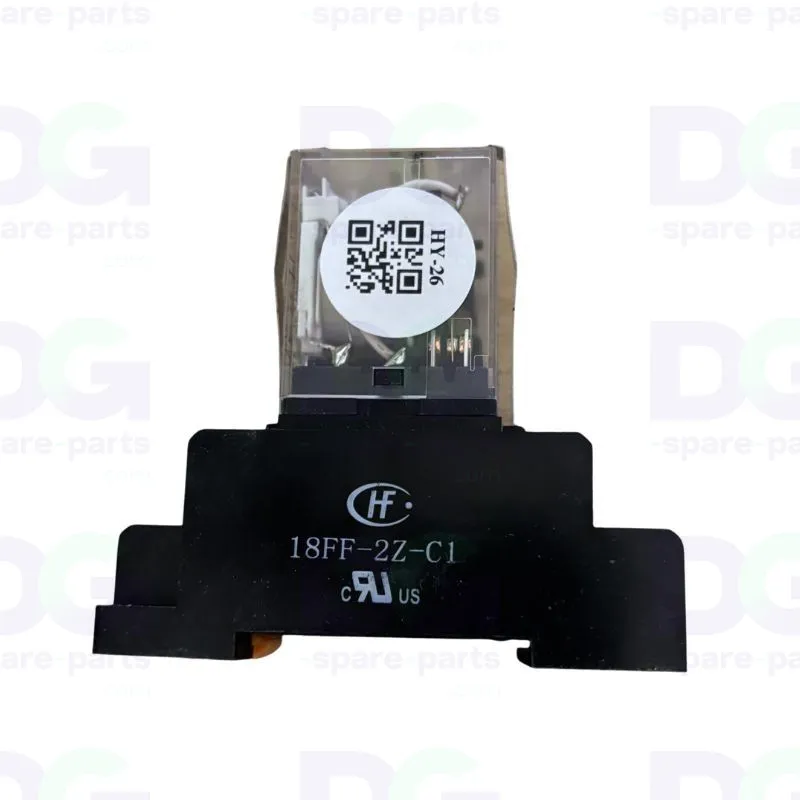

• Mitgelieferter Sockel: Hongfa 18FF-2Z-C1 (mit Schrauben, DIN-Schiene) + Sicherungsring
• Typ: steckbares Miniatur-Leistungsrelais
• Spule: 24 V DC
• Kontakte: 2 Wechsler (DPDT / 2 Form C), 5 A

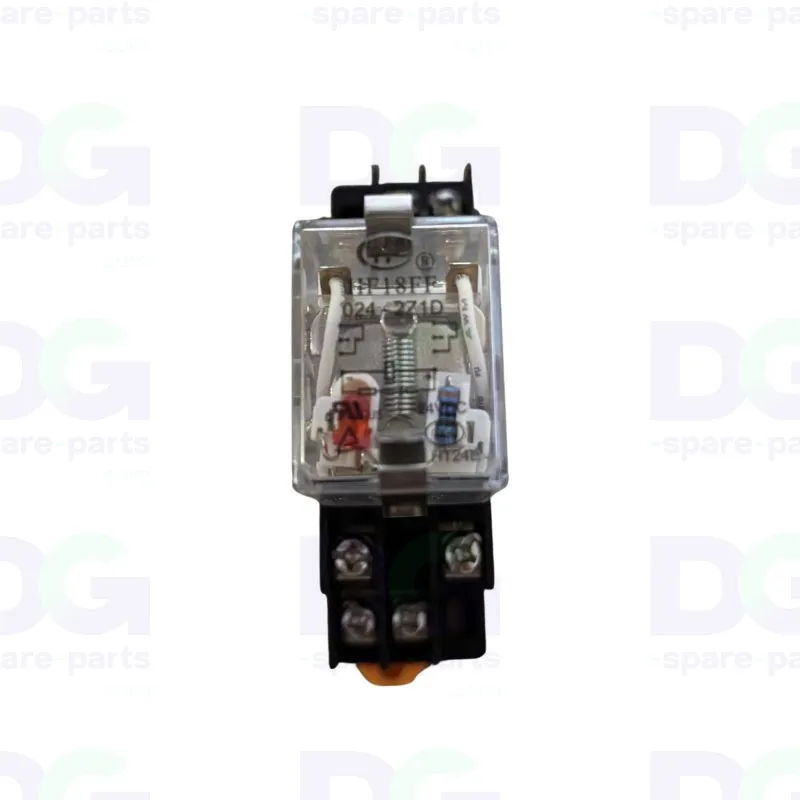

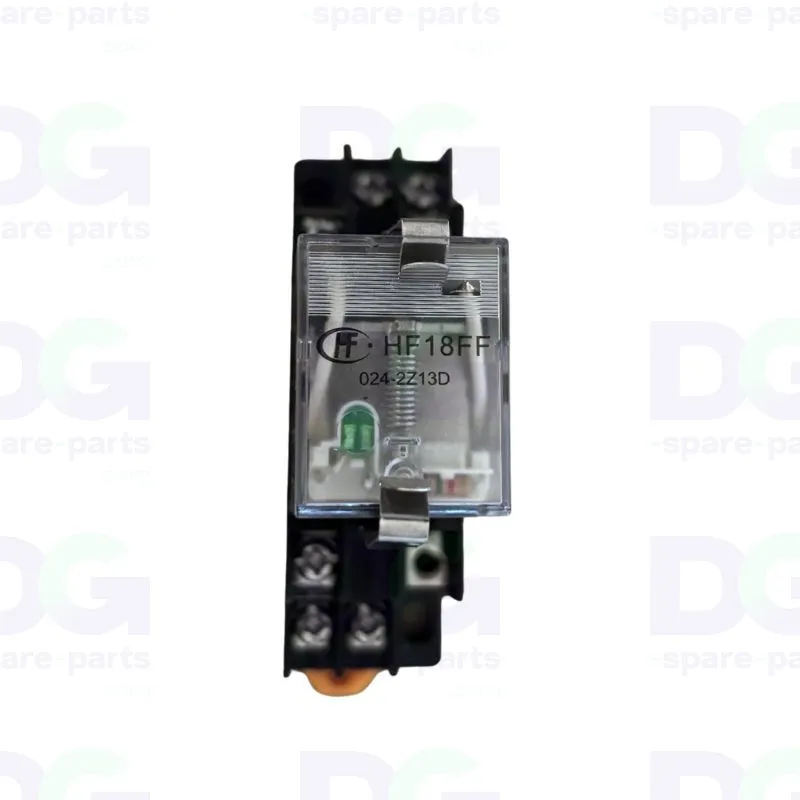

• Anzeige: LED zur Betriebsanzeige – je nach Ausführung: 024-2Z13D = grüne LED; 024-2Z1D = rote + blaue LED
• Zustand: generalüberholt, funktionsgeprüft (OK – geprüft)
• Anwendung: Schnittstellen-/Steuerrelais, Schaltschrank HandTop HT2512

Kompatibilität und Verwendung

• Maschine: HandTop HT2512 – Position A04 (Art.-Nr. 1210050036)
• Hongfa-Standardteil: Relais HF18FF/024-2Z13D oder 024-2Z1D + Sockel 18FF-2Z-C1 (austauschbar)
• Spule 24 V DC – die Serie HF18FF ist in anderen Spannungen erhältlich (z. B. 012 = 12 V): Wählen Sie den für Ihren Bedarf passenden Code

Funktion

• Fernschaltung eines Stromkreises über die 24-V-DC-Spule
• Weiterleitung von Signalen oder Lasten über die 2 Wechslerkontakte
• Statusanzeige über die Kontroll-LED
• Steckbare Montage auf Sockel für schnellen Austausch

Mögliche Anzeichen bei einer Störung

• Relais klemmt nicht mehr (Spule defekt), Schaltkreis wird nicht geschaltet
• Verbrannte oder verschlissene Kontakte (Oxidation, Lichtbogen)
• Kontroll-LED leuchtet nicht, obwohl die Spule mit Strom versorgt wird
• Wackelkontakte am Sockel

Der Austausch des Relais und seines Sockels stellt eine zuverlässige Schaltung wieder her und verhindert Steuerungsstörungen.
