3010121158 – Arizona 360 / 4xx – FSK Housing Lampe UV 110 mm

Présentation

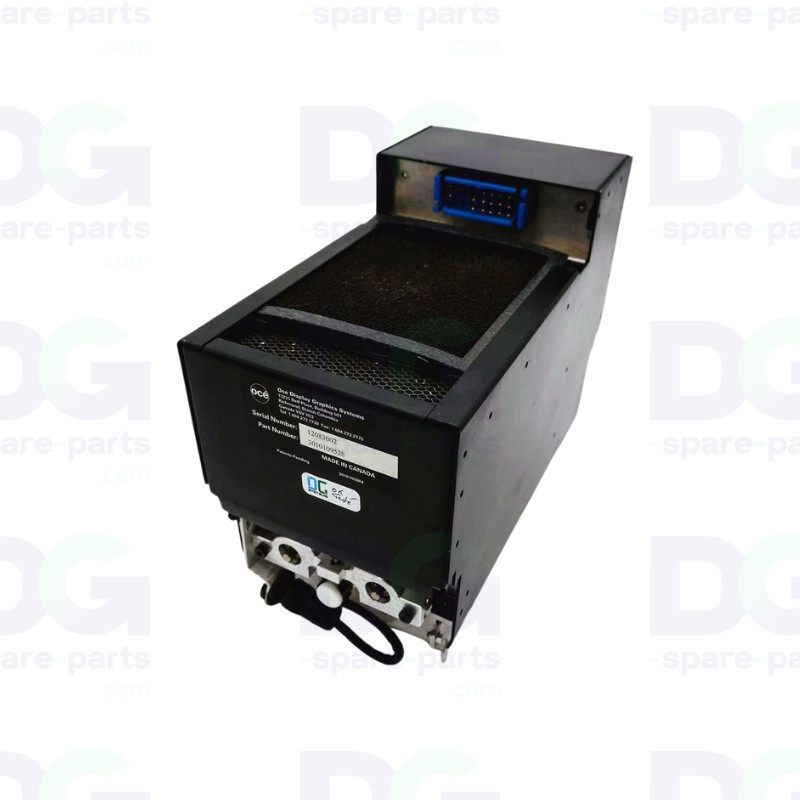

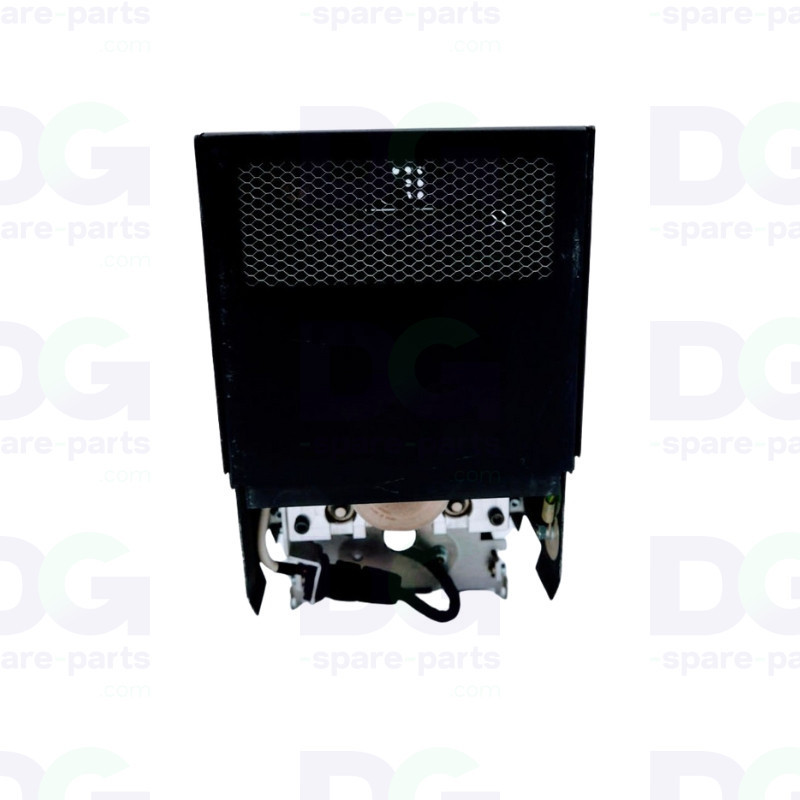

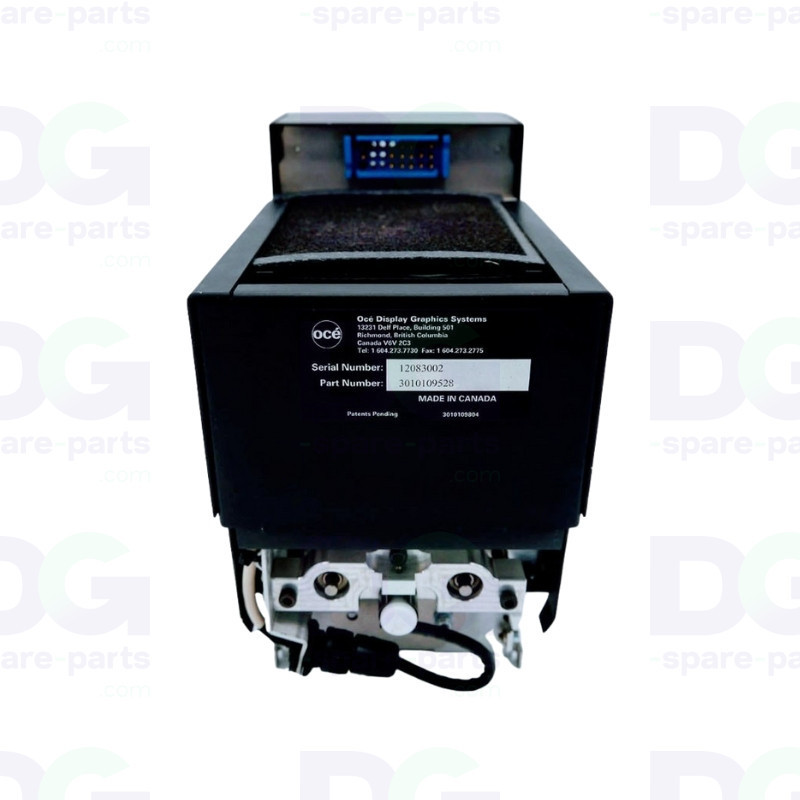

Le FSK Housing Lampe UV 110 mm – référence 3010121158 est un ensemble de boîtier UV destiné aux imprimantes Océ Canon Arizona 360 et séries 4xx. Il assure le support mécanique, la protection thermique et le bon fonctionnement du système de polymérisation UV.

Cette référence correspond à un ensemble de boîtier FSK. ⚠️ Attention : tous les composants ne sont pas inclus. Certains éléments, tels que l’ampoule UV ou le filtre du boîtier de lampe, sont considérés comme des consommables ou des pièces à commander séparément.

Références associées

Selon les générations de machines et les configurations, cette pièce peut correspondre ou remplacer les références suivantes :

• 3010121158
• 3010113220
• 3010109528
• 3010111855

Compatibilité machines

• Océ Canon Arizona 360
• Océ Canon Arizona séries 4xx

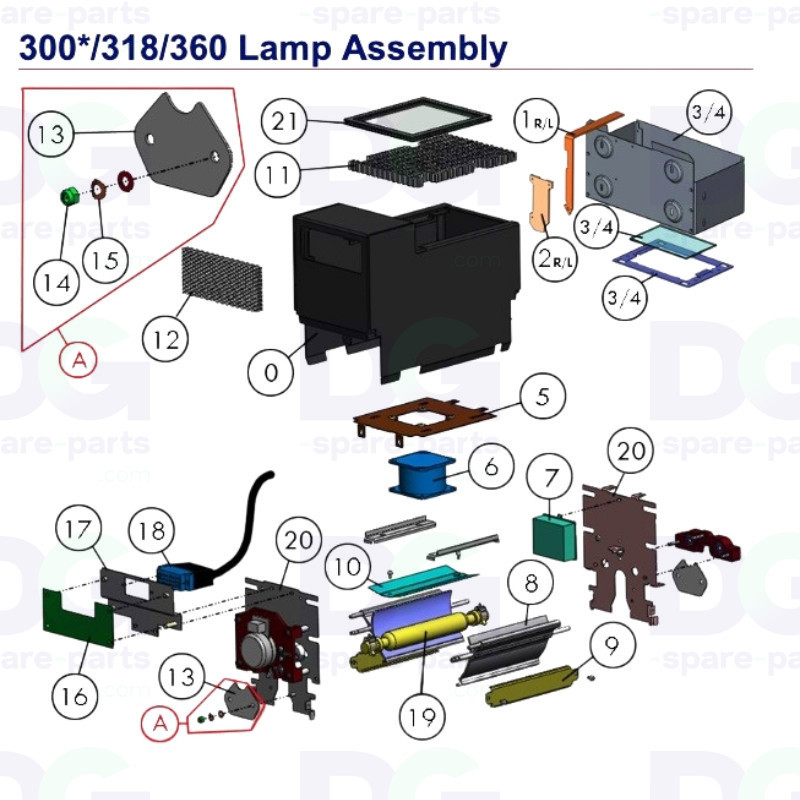

Contenu – Assemblage lampe UV 300*/318/360

⚠️ Attention : tous les éléments listés ci-dessous ne sont pas nécessairement inclus dans l’ensemble 3010121158 (ex. ampoule UV, filtre de boîtier). La composition exacte dépend de la configuration et du numéro de série de l’imprimante.

• 3010108082 – Capot de boîtier lampe UV (capot seul, identique gauche/droite)
• 3010109529 – Support de montage ventilateur boîtier lampe UV
• 3010108135 – Ventilateur boîtier lampe UV
• 3010111695 – Kit allumeur lampe UV (si N° de série commence par 37xxxxxx)
• 3010111697 – Kit volets (shutters) lampe UV
• 3010109533 – Déflecteur latéral long – 300*/360 GT/XT (si N° de série commence par 37xxxxxx)
• 3010110706 – Déflecteur supérieur long – 300*/360 GT/XT (si N° de série commence par 37xxxxxx)
• 3010108759 – Grille nid d’abeille supérieure boîtier lampe UV
• 3010109530 – Grille nid d’abeille supérieure – 300*/360 GT/XT (si N° de série commence par 37xxxxxx)
• 3010108760 – Grille nid d’abeille avant boîtier lampe UV
• 3010109222 – Plaque d’accès ampoule UV
• 3010113571 / 3010109767 – Écrou Fiberlock (kit de fixation)
• 3010108956 – Rondelle ondulée
• 3010111689 – Carte PBA boîtier lampe UV – 110 mm
• 3010110457 – Carte PBA boîtier lampe UV – 170 mm
• Support PBA lampe UV (inclus dans le kit allumeur)
• 3010109025 – Câble alimentation UV (360 / 550 XT)
• Ampoule UV (consommable – non incluse)
• 3010106193 – Clip ressort maintien ampoule UV
• 3010111696 – Kit plaques de paliers & moteur shutter (si N° de série commence par 37xxxxxx)
• 3010114296 – Kit filtres boîtier lampe UV 110 mm (1 paire)
• 3010104893 – Passe-câble boîtier lampe UV
• 3010111263 – Interrupteur thermique boîtier lampe UV
• 3010108145 – Interrupteur surchauffe lampe UV
• 3010109260 – Fusible thermique boîtier lampe UV
• 3010111263 – Capteur de température boîtier UV
• 3010109528 – Corps de boîtier lampe UV
• 3010109370 – Support de protection chariot
• 3010108147 – Câble moteur shutter lampe UV vers PBA

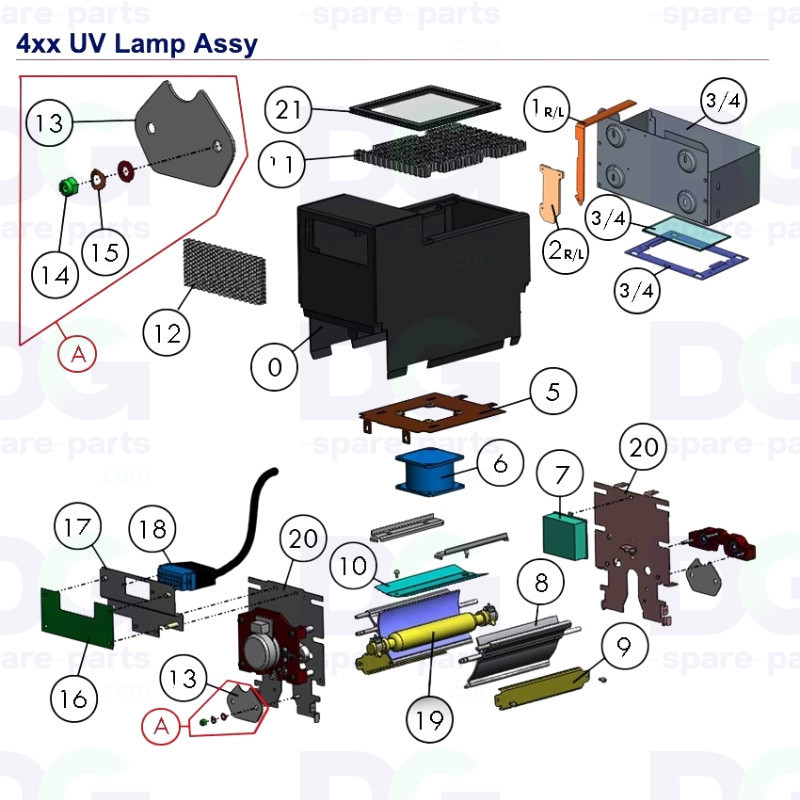

Contenu – Assemblage lampe UV séries 4xx

⚠️ Attention : tous les éléments listés ci-dessous ne sont pas nécessairement inclus dans l’ensemble 3010121158.

• 3010109529 – Support de montage ventilateur boîtier lampe UV
• 3010114374 – Ventilateur de refroidissement boîtier UV
• 3010111695 – Kit allumeur lampe UV
• 3010111697 – Kit volets (shutters) lampe UV
• 3010109533 – Déflecteur latéral long
• 3010110706 – Déflecteur supérieur long
• 3010109530 – Grille nid d’abeille supérieure boîtier UV
• 3010108760 – Grille nid d’abeille avant boîtier UV
• 3010109222 – Trappe d’accès ampoule UV
• 3010113571 / 3010109767 – Écrou Fiberlock
• 3010108956 – Rondelle ondulée
• 3010111689 – Carte PBA boîtier lampe UV
• Support PBA lampe UV (partie du kit allumeur)
• 3010108146 – Câble lampe UV
• Ampoule UV (consommable – non incluse)
• 3010111696 – Kit moteur shutter & plaques de paliers
• 3010114296 – Kit filtres boîtier lampe UV 110 mm
• 3010106193 – Clip ressort ampoule UV
• 3010111263 – Capteur de température boîtier UV
• 3010109528 – Corps de boîtier lampe UV
• 3010109260 – Fusible thermique boîtier lampe UV
• 3010109370 – Support de protection chariot
• 3010110654 – Passe-câble boîtier lampe UV
