3010116929 - PBA Motherboard w/mem & CPU

Carte mère PBA w/mem & CPU – Océ Arizona – 3010116929

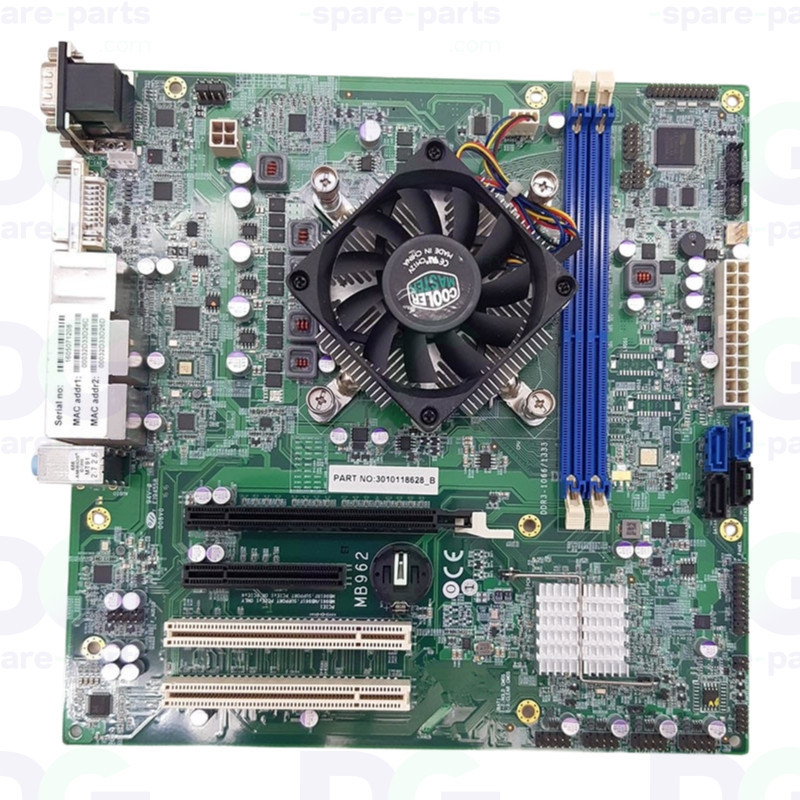

La carte mère PBA (Printed Board Assembly) référence Océ 3010116929 est le contrôleur embarqué (carte MB962) des imprimantes UV à plat Canon Océ Arizona. Livrée équipée de sa mémoire (RAM) et de son processeur (CPU), elle constitue l'unité de traitement centrale qui pilote l'électronique de commande de la machine.

Ce contrôleur embarqué exécute le logiciel de commande de l'imprimante et orchestre les échanges de données entre le flux d'impression et les sous-ensembles machine (têtes d'impression, axes, système UV). La mémoire et le CPU préinstallés garantissent un démarrage fiable et une communication stable avec le poste de pilotage.

Fournie en tant qu'ensemble complet (Assy) avec mémoire et CPU montés, cette carte est une pièce d'origine Océ (OEM). Elle se substitue directement à la référence 3010118628 sur les séries Arizona concernées.

Caractéristiques techniques

• Référence OEM : 3010116929
• Référence alternative / de remplacement : 3010118628
• Fabricant : Canon Océ (pièce d'origine OEM)
• Type de pièce : carte mère PBA équipée mémoire (RAM) et processeur (CPU)
• Désignation carte : contrôleur embarqué MB962
• Zone concernée : électronique de commande / contrôleur embarqué
• Livraison : ensemble complet monté (Assy), prêt à l'installation
• Application : imprimantes UV grand format à plat (flatbed) Océ Arizona

Compatibilité et utilisation

• Océ Arizona série 1200 (12xx)
• Océ Arizona série 2200 (22xx)
• Océ Arizona série 6100 (61xx) – dont 6160 XTS / 6170 XTS
• Océ Arizona série 1300 (13xx)
• Océ Arizona série 2300 (23xx)
• Imprimantes Fujifilm Acuity F (plateforme Arizona 6100 équivalente – F66 / F67)

Fonction

• Héberge et exécute le logiciel de commande embarqué de l'imprimante
• Traite les données d'impression reçues du poste de pilotage / RIP
• Coordonne les échanges entre le contrôleur et les sous-ensembles (têtes, axes, lampes UV)
• Gère l'initialisation et le séquencement au démarrage de la machine
• Conserve le firmware et la configuration machine via la mémoire embarquée

Symptômes possibles en cas d'usure

• Machine qui ne démarre plus ou reste bloquée à l'initialisation
• Perte de communication avec le logiciel de pilotage / poste de commande
• Blocages, redémarrages ou plantages aléatoires en cours de production
• Erreurs de communication (USB / réseau) ou imprimante non reconnue
• Messages d'erreur au démarrage / échec de chargement du firmware

Le remplacement de cette carte mère par une pièce d'origine Océ restaure la stabilité du contrôleur embarqué et remet l'imprimante Arizona en production sans reconfiguration matérielle.
