1INCH-UVLED PCB ASSY - E105982

Carte de LED UV 1 pouce (1inch-UVLED PCB Assy) — E105982

La carte de LED UV 1 pouce (E105982) équipe les imprimantes Mimaki à séchage LED UV. Elle pilote les modules de LED UV de séchage et gère leur puissance selon le cycle d’impression.

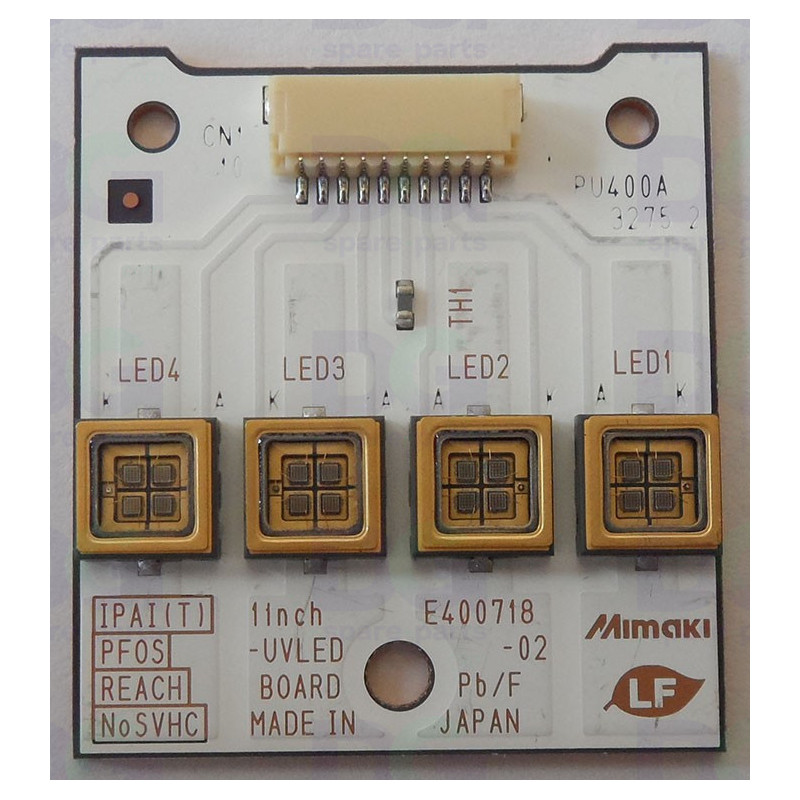

Le manuel de maintenance Mimaki UJF-3042 la désigne « Water cool LED_1inch-UVLED PCB Assy » : c'est la carte qui porte les LED UV (4 LED sur un circuit en cuivre, refroidi par eau, avec une thermistance de surveillance). Son allumage et sa luminosité sont commandés par la carte « LEDUVx2-DRIVE PCB Assy », qui gère deux de ces cartes.

Caractéristiques techniques

• Référence OEM : E105982
• Fabricant : Mimaki
• Type de pièce : Carte de LED UV (1 pouce)
• Désignation constructeur : « Water cool LED_1inch-UVLED PCB Assy »
• LED : 4 LED UV par carte, sur circuit en cuivre
• Refroidissement : Par eau, température surveillée par thermistance
• Connecteurs : CN1 10 broches (commande) ; CN2 thermistance
• Emplacement : Bloc UV (« UV control part »), d'après le manuel de maintenance UJF-3042
• Nota : La fiche indique que cette carte pilote les modules de LED UV et sert d'interface entre la carte mère et le système de séchage. D'après le manuel de maintenance Mimaki UJF-3042, elle porte les LED UV ; le pilotage (allumage, extinction, luminosité) est assuré par la carte « LEDUVx2-DRIVE PCB Assy ». La référence E105982 ne figure pas dans les pages consultées du manuel : la correspondance repose sur la désignation.
• Livraison : Prête à l’installation

Compatibilité et utilisation

• Mimaki UJF
• La carte étant refroidie par eau, contrôler le circuit de refroidissement liquide avant de conclure à un défaut de la carte.
• Si le défaut touche les deux cartes LED à la fois, vérifier aussi la carte de pilotage « LEDUVx2-DRIVE PCB Assy », qui les commande toutes les deux.

Fonction

• Porte 4 LED UV de séchage sur un circuit en cuivre qui dissipe la chaleur, d'après le manuel de maintenance Mimaki UJF-3042
• Surveille sa température par une thermistance raccordée en CN2
• Pilote les modules de LED UV de séchage
• Gère l’allumage/extinction et la puissance des LED selon le cycle d’impression
• Sert d’interface entre la carte mère et le système de séchage LED UV

Symptômes possibles en cas d’usure

• Séchage UV affaibli si des LED de la carte sont défaillantes (la carte de pilotage en gère 8, réparties sur deux cartes)
• LED UV non pilotées
• Séchage insuffisant
• Impressions mal polymérisées
• Erreurs de module UV

Le remplacement de cette pièce rétablit le bon fonctionnement de la machine.

Pièces associées

• LEDUVx2-DRIVE PCB Assy — carte de pilotage : allumage, extinction et réglage de luminosité de deux cartes LED UV (connecteurs CN5 et CN6, 10 broches)
