3010120604 - PCB-RFID Reader

Carte lecteur RFID (PCB-RFID Reader) Canon Océ Arizona — 3010120604

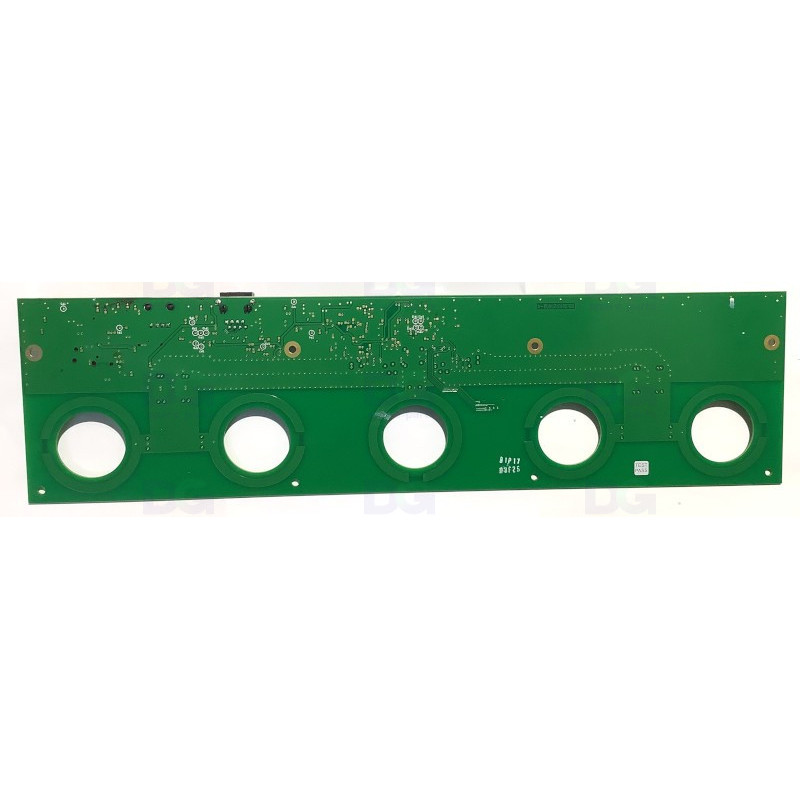

La carte lecteur RFID (PCB-RFID Reader, 3010120604) équipe les Canon Océ Arizona. Elle lit les puces RFID (identification des poches d’encre) et transmet l’information à la carte principale.

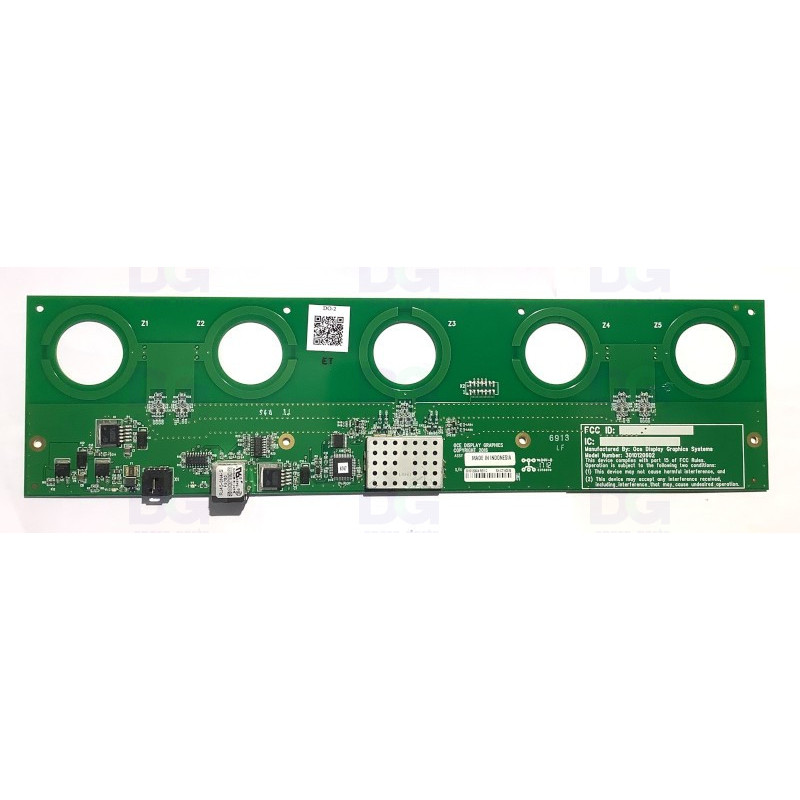

Sa désignation constructeur est « PCB-RFID Reader » (Arizona 6100 ; « PBA, RFID control, board only » chez un second distributeur) ; le module radio qu'elle porte est certifié « RFID Module » sous FCC ID « U2P-3010120604 » et IC « 6947A-3010120604 » au nom de Canon Production Printing Netherlands. Elle remplace l'ancienne référence 3010105668. D'après la documentation FCC du module, la carte porte un seul lecteur RFID, cinq antennes et un CPLD qui sélectionne l'antenne interrogée ; le module travaille à 13,56 MHz sous 24 Vdc et identifie chaque poche d'encre auprès du contrôleur de la machine.

Caractéristiques techniques

• Référence OEM : 3010120604
• Fabricant : Canon Océ
• Type de pièce : Carte lecteur RFID (RFID reader board)
• Désignation constructeur : « PCB-RFID Reader » (Arizona 6100) ; module radio « RFID Module »
• Ancienne référence : 3010105668 (remplacée par 3010120604 ; FCC ID « U2P-3010105668 »)
• Certification radio : FCC ID « U2P-3010120604 » ; IC « 6947A-3010120604 » (Canon Production Printing Netherlands / Océ Display Graphics)
• Architecture : 1 lecteur RFID + 5 antennes + 1 CPLD de sélection d'antenne (documentation FCC)
• Fréquence : 13,56 MHz (étiquettes en « fast mode »)
• Alimentation : 24 Vdc
• Horloge série : 4,16 MHz
• Nota : La référence 3010120602, affichée jusqu'ici comme équivalente, n'est confirmée par aucune source externe (distributeurs, certification FCC) : elle est conservée comme repère de nos données, à vérifier sur la carte en place.
• Livraison : Expédiée prête à l’installation

Compatibilité et utilisation

• Canon Océ Arizona 350 GT
• Canon Océ Arizona 350 XT
• Canon Océ Arizona 360 GT
• Canon Océ Arizona 6160 XTS
• Canon Océ Arizona 6170 XTS
• Canon Océ Arizona série 2200
• Fujifilm Acuity Advance HD 2545
• Fujifilm Acuity Advance HD 2545 X2
• Fujifilm Acuity Advance HD 2565
• Fujifilm Acuity F66
• Fujifilm Acuity F67
• Le module radio de la carte est certifié FCC / IC : remplacer par la référence certifiée 3010120604 (ou son ancêtre 3010105668), jamais par une carte RFID d'une autre génération. Avant de remplacer la carte, contrôler la puce de la poche d'encre et son câblage.

Fonction

• Lit les puces RFID des poches d'encre par un lecteur unique et cinq antennes commutées par un CPLD (documentation FCC du module)
• Identifie et valide chaque poche d'encre auprès du contrôleur de la machine
• Assure le contrôle électronique d’un sous-système
• Transmet les signaux à la carte principale
• Sert d’interface entre le firmware et le matériel

Symptômes possibles en cas d’usure

• Poche d'encre non reconnue ou rejetée alors que sa puce et le câblage sont hors de cause (formulation prudente : aucun code d'erreur constructeur public)
• Sous-système non piloté
• Erreurs électroniques
• Pertes de communication interne
• Comportements erratiques ou arrêts machine

Le remplacement de cette pièce rétablit le bon fonctionnement de la machine.

Références équivalentes : 3010105668
