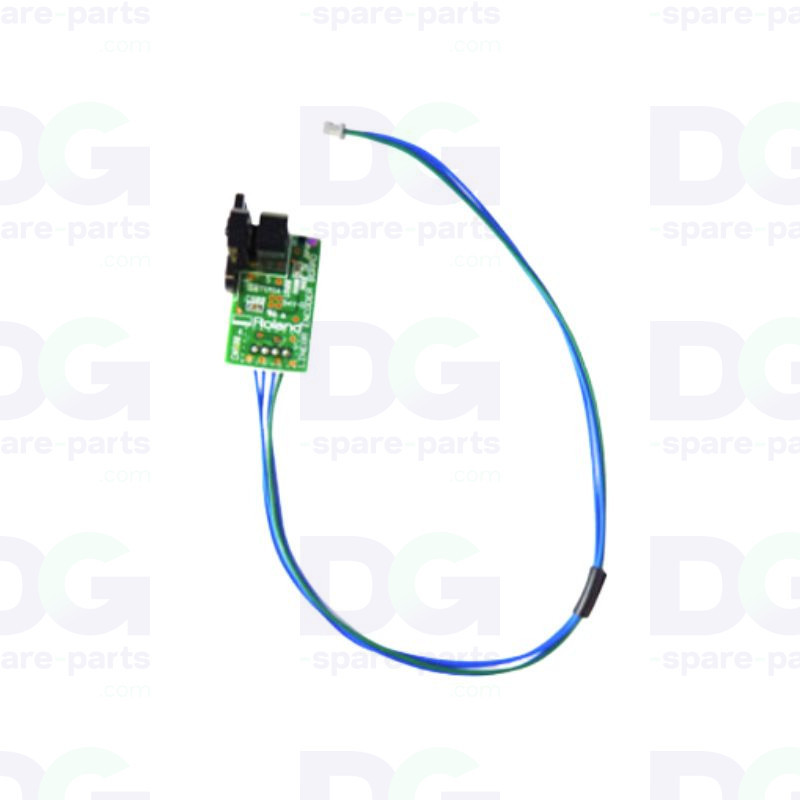

FP-740 Linear Encoder Board - 6700049050

Linear Encoder Board Roland — Réf. 6700049050

La linear encoder board est un composant électronique essentiel du système de positionnement des imprimantes grand format Roland. Elle permet de lire les informations de position du chariot via la bande encodeur, assurant un contrôle précis du déplacement sur l’axe X.

Cette carte capteur joue un rôle clé dans la qualité d’impression, en garantissant un alignement parfait des passes et une reproduction fidèle des visuels. Toute défaillance peut entraîner des défauts visibles tels que du banding ou un décalage d’impression.

La référence OEM 6700049050 est utilisée sur plusieurs modèles Roland FP, SJ, XJ et XC. Elle remplace également plusieurs références équivalentes dans les systèmes d’encodeur linéaire.

Caractéristiques techniques

• Référence OEM : 6700049050
• Type : carte encodeur linéaire (sensor board)
• Fonction : lecture position chariot
• Système : encoder strip + capteur optique
• Position : chariot d’impression
• Application : axe X (carriage movement)

Compatibilité et utilisation

• Roland FP : FP-740
• Roland SJ : SJ-1000, SJ-1045EX
• Roland XC : XC-540
• Roland XJ : XJ-540, XJ-640, XJ-740

Références équivalentes / remplacées

• W700251140
• W853905340
• W700311380
• W700731380
• 6700909040

Fonction

• Détecte la position du chariot via la bande encodeur
• Assure un déplacement précis sur l’axe X
• Garantit l’alignement des passes d’impression
• Optimise la qualité et la netteté des impressions

Symptômes possibles en cas de panne

• Banding horizontal sur les impressions
• Décalage ou double image
• Erreurs de positionnement du chariot
• Messages d’erreur liés à l’encodeur
• Impression irrégulière ou instable

Important : cette carte fonctionne en association avec la bande encodeur. Il est recommandé de vérifier également l’état de l’encoder strip lors du remplacement.

Cette pièce est aujourd’hui discontinuée par le fabricant, mais reste disponible en version compatible ou reconditionnée.
