FP-740 Linear-Encoder-Platine – 6700049050

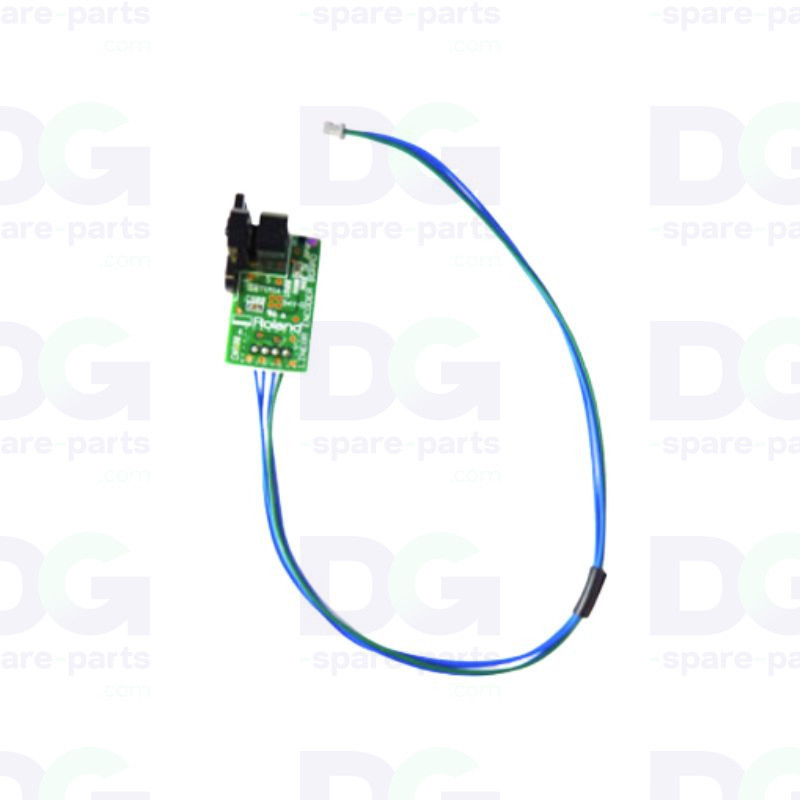

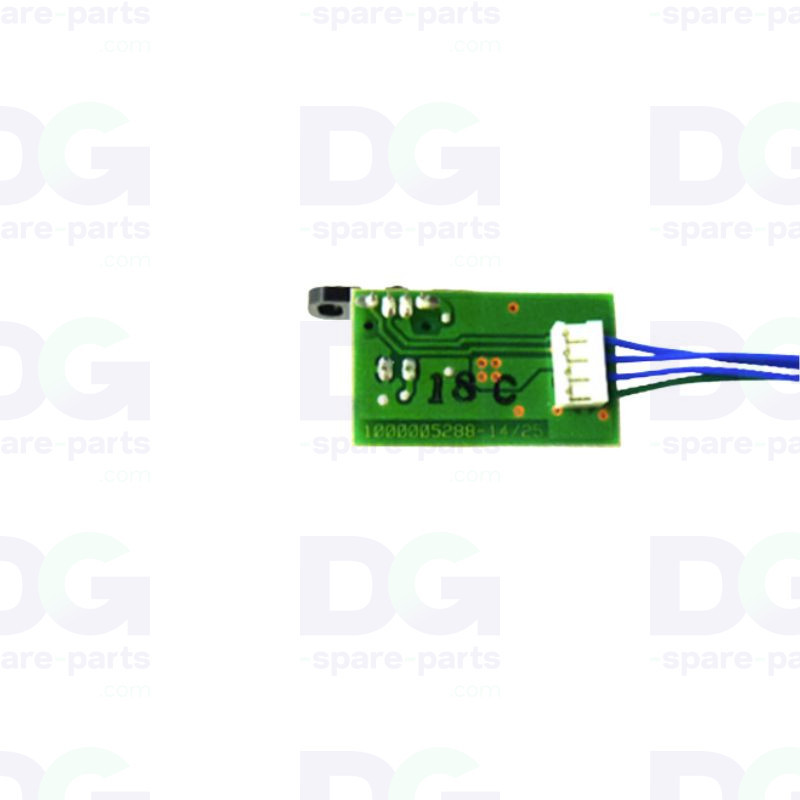

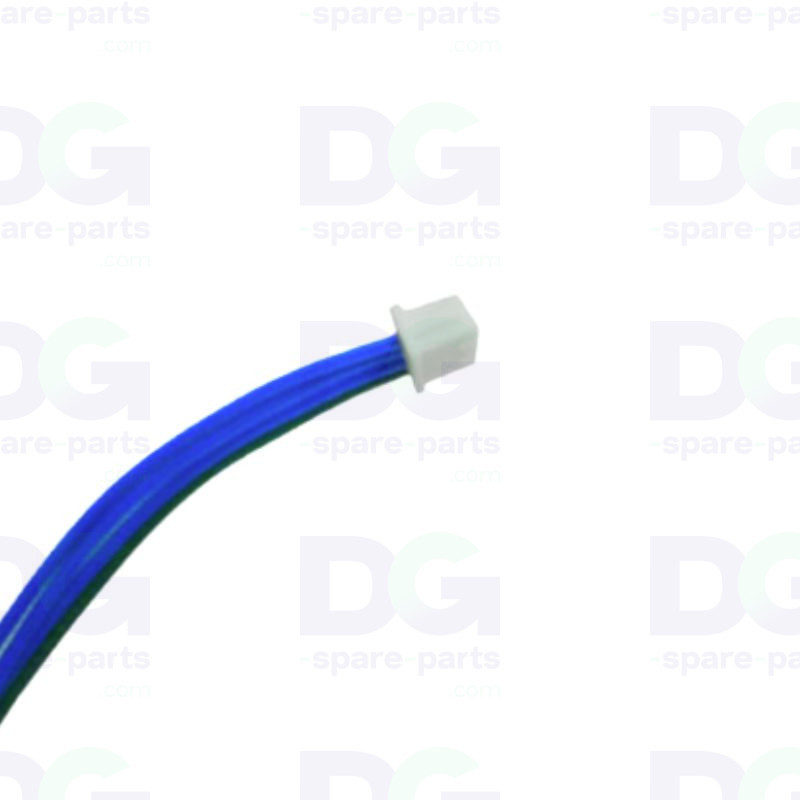

Roland-Linearencoder-Platine – Art.-Nr. 6700049050

Die Linear-Encoder-Platine ist eine wesentliche elektronische Komponente des Positionierungssystems der Roland-Großformatdrucker. Sie ermöglicht das Auslesen der Positionsdaten des Schlittens über das Encoderband und gewährleistet so eine präzise Steuerung der Bewegung auf der X-Achse.

Diese Sensorkarte spielt eine Schlüsselrolle für die Druckqualität, da sie eine perfekte Ausrichtung der Druckdurchgänge und eine originalgetreue Wiedergabe der Druckvorlagen gewährleistet. Jeder Ausfall kann zu sichtbaren Fehlern wie Streifenbildung oder Druckversatz führen.

Die OEM-Teilenummer 6700049050 wird in mehreren Roland-Modellen der Serien FP, SJ, XJ und XC verwendet. Sie ersetzt zudem mehrere gleichwertige Teilenummern in linearen Encodersystemen.

Technische Daten

• OEM-Teilenummer: 6700049050
• Typ: Linearencoder-Karte (Sensor Board)
• Funktion: Abtastung der Schlittenposition
• System: Encoder-Streifen + optischer Sensor
• Position: Druckwagen
• Anwendung: X-Achse (Schlittenbewegung)

Kompatibilität und Verwendung

• Roland FP: FP-740
• Roland SJ: SJ-1000, SJ-1045EX
• Roland XC: XC-540
• Roland XJ: XJ-540, XJ-640, XJ-740

Äquivalente / ersetzte Referenzen

• W700251140
• W853905340
• W700311380
• W700731380
• 6700909040

Funktion

• Erfasst die Position des Schlittens über das Encoderband
• Gewährleistet eine präzise Bewegung auf der X-Achse
• Gewährleistet die Ausrichtung der Druckdurchgänge
• Optimiert die Qualität und Schärfe der Drucke

Mögliche Symptome bei einem Ausfall

• Horizontale Streifen auf den Drucken
• Versatz oder Doppelbild
• Fehler bei der Positionierung des Schlittens
• Fehlermeldungen im Zusammenhang mit dem Encoder
• Unregelmäßiger oder instabiler Druck

Wichtig: Diese Karte funktioniert in Verbindung mit dem Encoder-Streifen. Es wird empfohlen, beim Austausch auch den Zustand des Encoder-Streifens zu überprüfen.

Dieses Teil wird vom Hersteller nicht mehr hergestellt, ist jedoch weiterhin als kompatible oder generalüberholte Version erhältlich.
