3010110879 - Bloc d'alimentation 250W 24VDC/5VDC (Mean Well PID-250B)

Bloc d'alimentation 250W 24VDC/5VDC – Canon Océ Arizona – 3010110879

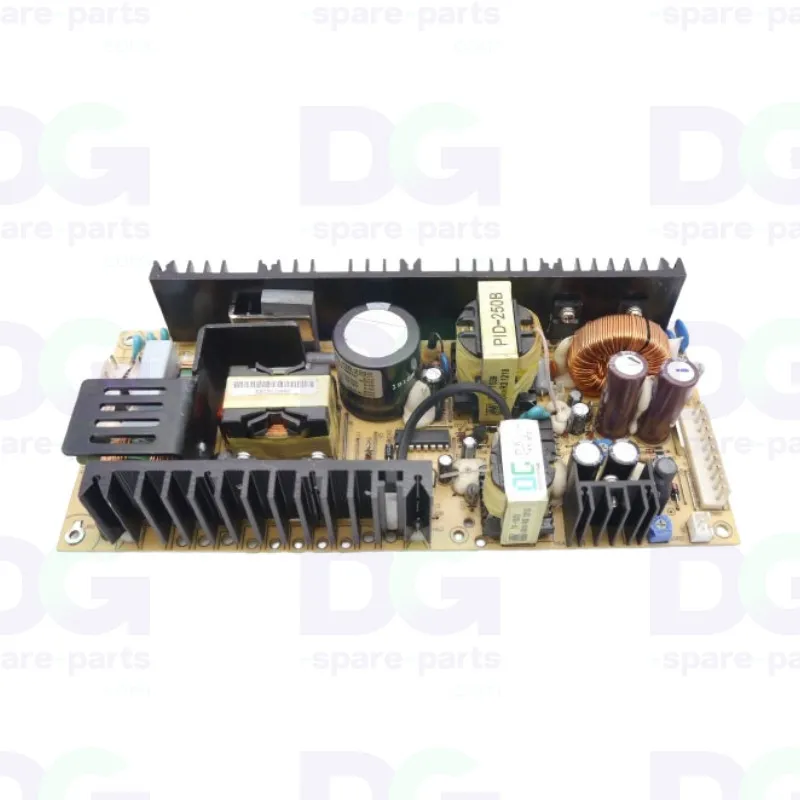

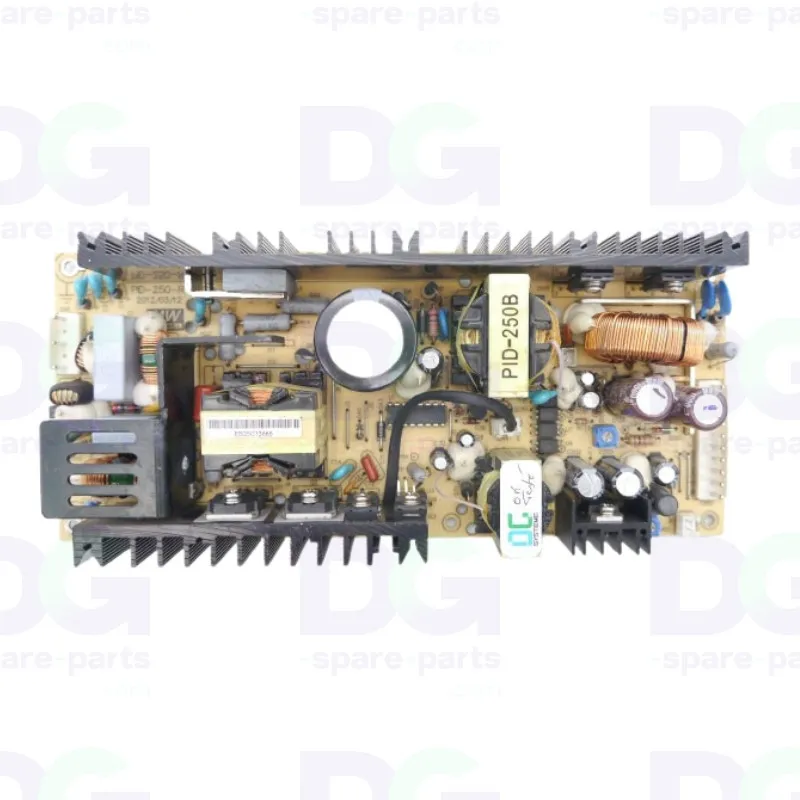

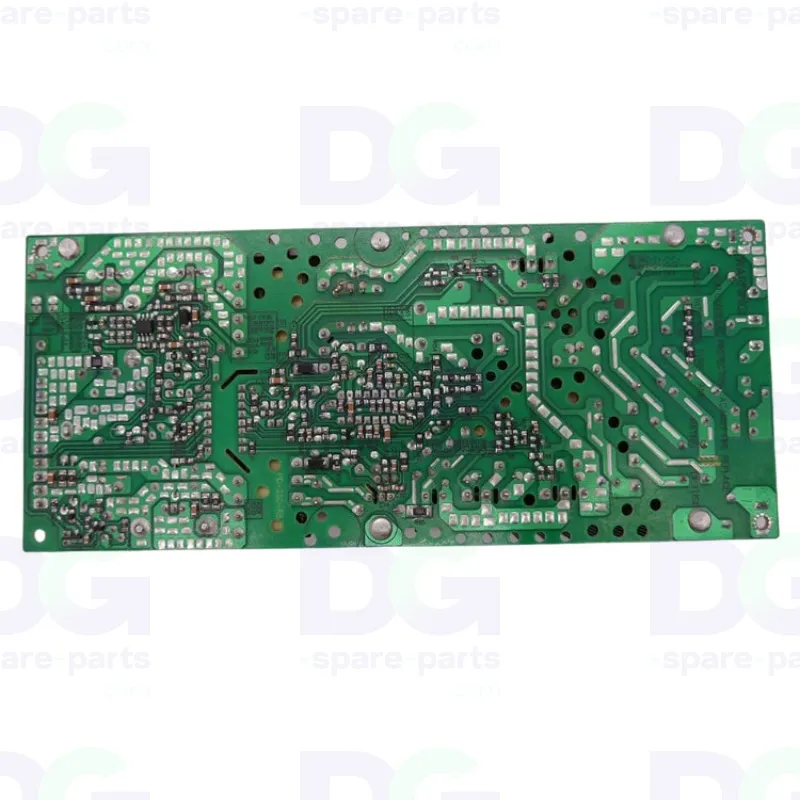

Le bloc d'alimentation Mean Well PID-250B (référence OEM Océ 3010110879) est l'alimentation à découpage qui fournit les tensions continues 24 VDC et 5 VDC au système électronique des imprimantes UV à plat Canon Océ Arizona.

Cette alimentation à double sortie délivre le 24 V (jusqu'à 9,4 A) pour la partie puissance — moteurs, actionneurs, ventilation — et le 5 V (jusqu'à 5 A) pour la logique de commande. Son entrée universelle 90–264 VAC et sa correction du facteur de puissance (PFC) garantissent une alimentation stable des cartes de contrôle quel que soit le réseau.

Référencée par Canon Océ sous le numéro 3010110879 (« Power Supply-250W 24VDC/5VDC »). Cette même référence Océ désigne aussi un bloc 240 W simple sortie (Cosel LEP240F-24) : identifiez le bloc d'origine par ses sorties — ici double sortie 24 VDC + 5 VDC.

Caractéristiques techniques

• Référence OEM (Canon Océ) : 3010110879
• Modèle du composant : Mean Well PID-250B
• Fabricant du composant : Mean Well
• Type : alimentation à découpage double sortie, châssis ouvert (open frame)
• Tensions de sortie : 24 VDC (≈ 9,4 A) + 5 VDC (≈ 5 A)
• Puissance totale : 250 W
• Tension d'entrée : 90–264 VAC avec correction du facteur de puissance (PFC)
• Protections : court-circuit, surcharge, surtension, surchauffe
• Application : imprimante UV grand format à plat (UV flatbed)

Compatibilité et utilisation

Compatible avec les imprimantes UV grand format Canon Océ Arizona, selon la machine et sa configuration.

Important : la référence Océ 3010110879 désigne deux blocs distincts — ce modèle 250 W double sortie 24 VDC + 5 VDC (Mean Well PID-250B) et un bloc 240 W simple sortie 24 VDC (Cosel LEP240F-24) — et une même machine peut être équipée de l'un ou de l'autre. Vérifiez le type de sortie du bloc à remplacer avant de commander. En cas de doute, contactez-nous : nous validons la pièce avec vous.

Fonction

• Fournir la tension 24 VDC de puissance (moteurs, actionneurs, ventilateurs)
• Fournir la tension 5 VDC à l'électronique de commande / logique
• Réguler et stabiliser les tensions continues sous charge variable
• Protéger le système (court-circuit, surcharge, surtension, surchauffe)
• Assurer la mise sous tension fiable du contrôleur de la machine

Symptômes possibles en cas d'usure

• Machine qui ne démarre pas ou ne s'allume plus
• Arrêts ou redémarrages aléatoires en production
• Tensions 24 V / 5 V absentes ou hors tolérance
• Erreurs d'alimentation ou de contrôleur système signalées par la machine
• Surchauffe, odeur de brûlé ou ventilateur d'alimentation à l'arrêt

Le remplacement de ce bloc d'alimentation rétablit une alimentation propre et stable du système, condition indispensable au bon fonctionnement des cartes de contrôle et de la mécanique de l'imprimante Arizona.

Références équivalentes : 3010104532
