B4H70-67047 - Take-up reel sensor module

TAKE-UP REEL SENSOR MODULE

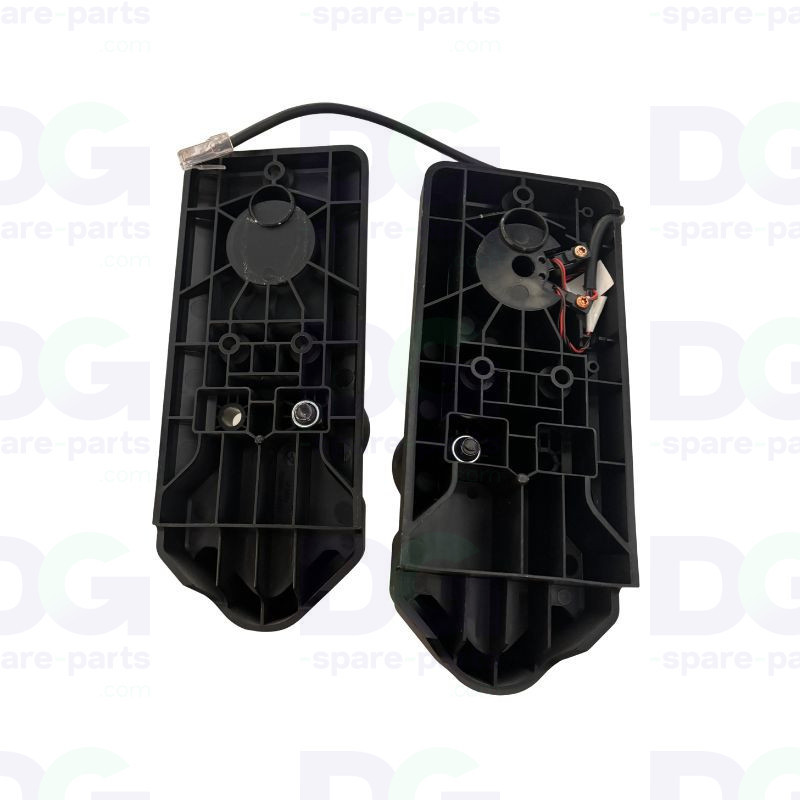

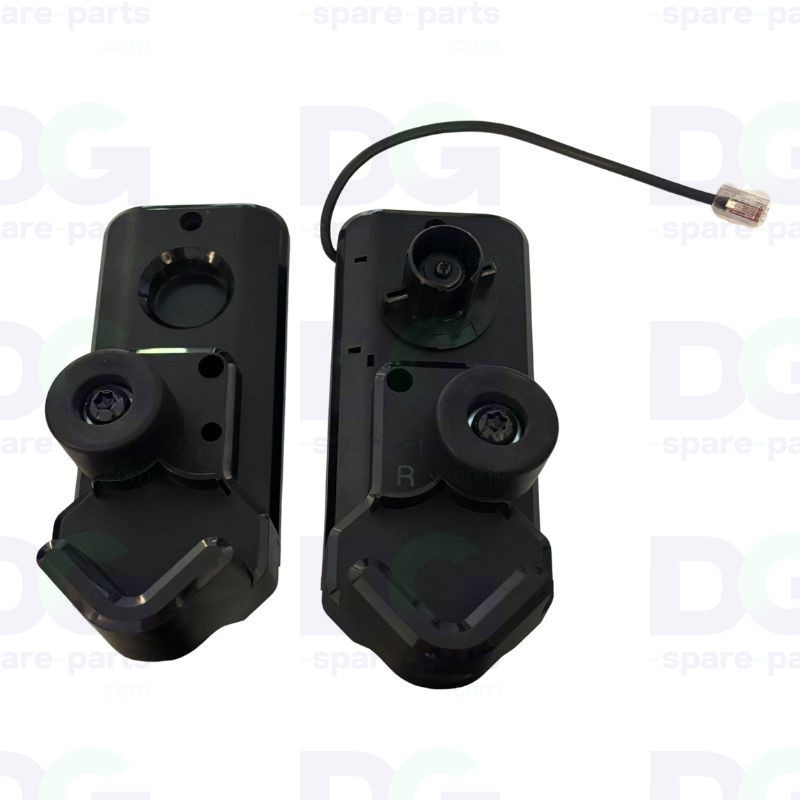

Le Take-up reel sensor module référence B4H70-67047 est le module capteur de l'enrouleur (take-up reel) des imprimantes HP Latex série 300. Il est vendu ici en lot complet droit + gauche : le module droit intègre le capteur avec son câble et son connecteur de raccordement ; le module gauche est le support symétrique, sans câble, conformément à la conception d'origine HP.

Cette pièce assure un rôle technique critique dans le fonctionnement de la machine. Son remplacement permet de restaurer les performances d'origine de l'équipement.

Fonction du composant

• Supports fixés sur les pieds de l'imprimante, de part et d'autre de l'enrouleur, qui reçoivent la barre de tension (dancer)
• Le capteur du module droit détecte la position de la barre de tension, donc la taille de la boucle de média
• Déclenche et arrête le moteur de l'enrouleur pour maintenir une tension de bobinage régulière
• Garantit un enroulement automatique propre et sans à-coups pendant l'impression
• Lot prêt à monter : 2 supports, capteur, câble et connecteur

Références

Référence OEM : B4H70-67047

Compatibilité machines

• HP Latex 330
• HP Latex 335
• HP Latex 360
• HP Latex 365
• HP Latex 370
• HP Latex 375

Informations techniques importantes

• Type : Module capteur d'enrouleur (take-up reel sensor module)
• Référence OEM : B4H70-67047
• Contenu du lot : module droit (support + capteur + câble + connecteur) et module gauche (support seul, sans câble d'origine)
• Fixation : 3 vis Torx T-10 par support
• Marque : HP

Symptômes possibles en cas de défaillance

• L'enrouleur ne démarre pas ou ne réagit plus à la boucle de média
• Enroulement continu ou saccadé, tension de bobinage irrégulière
• Boucle de média qui traîne au sol ou média trop tendu
• Message d'erreur lié à l'enrouleur (take-up reel) sur le panneau de commande
• Support cassé ou fissuré empêchant la bonne tenue de la barre de tension
