B4H70-67047 - Módulo sensor del carrete de recogida

MÓDULO SENSOR DEL CARRETE RECEPTOR

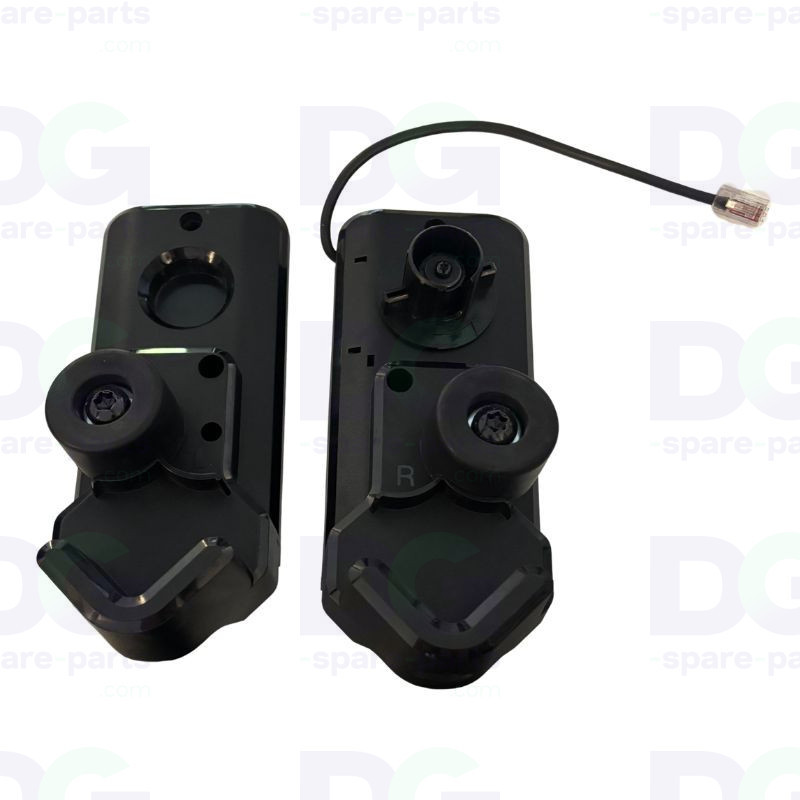

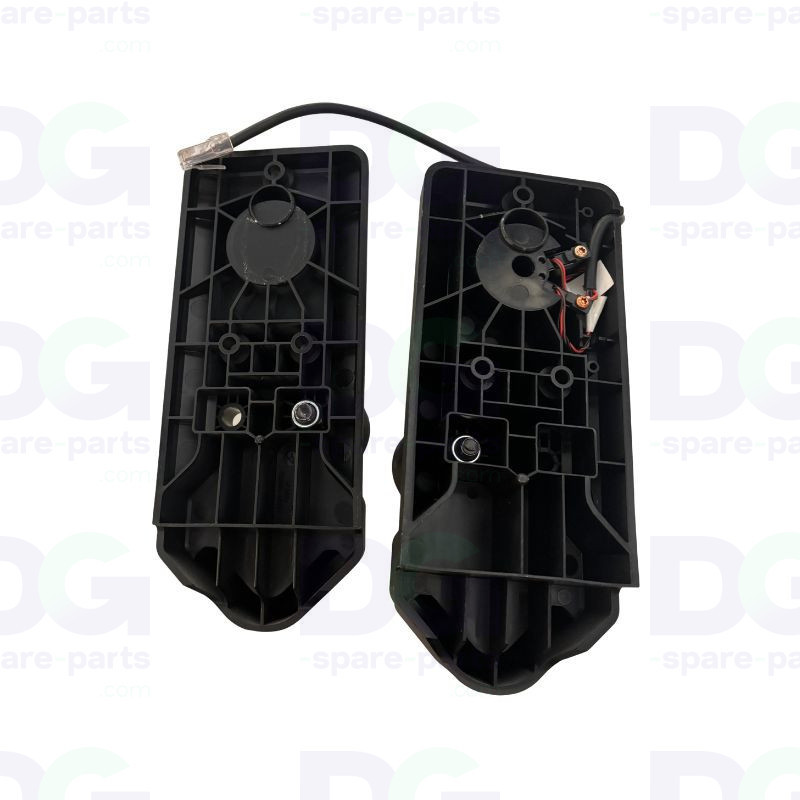

El módulo sensor del carrete de recogida (take-up reel) con referencia B4H70-67047 es el módulo sensor del carrete de recogida de las impresoras HP Latex de la serie 300. Se vende aquí en un juego completo de derecha + izquierda: el módulo de la derecha incluye el sensor con su cable y su conector; el módulo de la izquierda es el soporte simétrico, sin cable, de acuerdo con el diseño original de HP.

Esta pieza desempeña una función técnica fundamental en el funcionamiento de la máquina. Su sustitución permite recuperar el rendimiento original del equipo.

Función del componente

• Soportes fijados a las patas de la impresora, a ambos lados del enrollador, que alojan la barra de tensión (dancer)
• El sensor del módulo derecho detecta la posición de la barra de tensión y, por lo tanto, el tamaño del bucle del soporte•
Activa y detiene el motor del enrollador para mantener una tensión de bobinado
uniforme• Garantiza un bobinado automático limpio y sin tirones durante la impresión•
Juego listo para montar: 2 soportes, sensor, cable y conector

Referencias

Referencia OEM: B4H70-67047

Compatibilidad con máquinas

• HP Latex
330• HP Latex
335• HP Latex
360• HP Latex
365• HP Latex
370• HP Latex 375

Información técnica importante

• Tipo: Módulo sensor del carrete de recogida (take-up reel sensor module)
• Referencia OEM:
B4H70-67047• Contenido del paquete: módulo derecho (soporte + sensor + cable + conector) y módulo izquierdo (solo soporte, sin cable original)
• Fijación: 3 tornillos Torx T-10 por
soporte• Marca: HP

Posibles síntomas en caso de avería

• El carrete no arranca o ya no reacciona al bucle de material•
Bobinado continuo o entrecortado, tensión de bobinado
irregular• El bucle de material arrastra por el suelo o el material está demasiado
tenso• Mensaje de error relacionado con el carrete de recogida (take-up reel) en el panel de
control• Soporte roto o agrietado que impide la correcta sujeción de la barra de tensión
