2030040013 - Ensemble de pression négative encre blanche (lot complet)

Ensemble de pression négative encre blanche (lot complet) – HandTop HT2512 – 2030040013

Ce lot complet constitue le système de gestion de la pression négative de l'encre blanche de l'imprimante UV grand format HandTop HT2512. L'encre blanche, plus dense, nécessite une dépression contrôlée pour éviter les fuites et bavures aux buses et stabiliser l'alimentation.

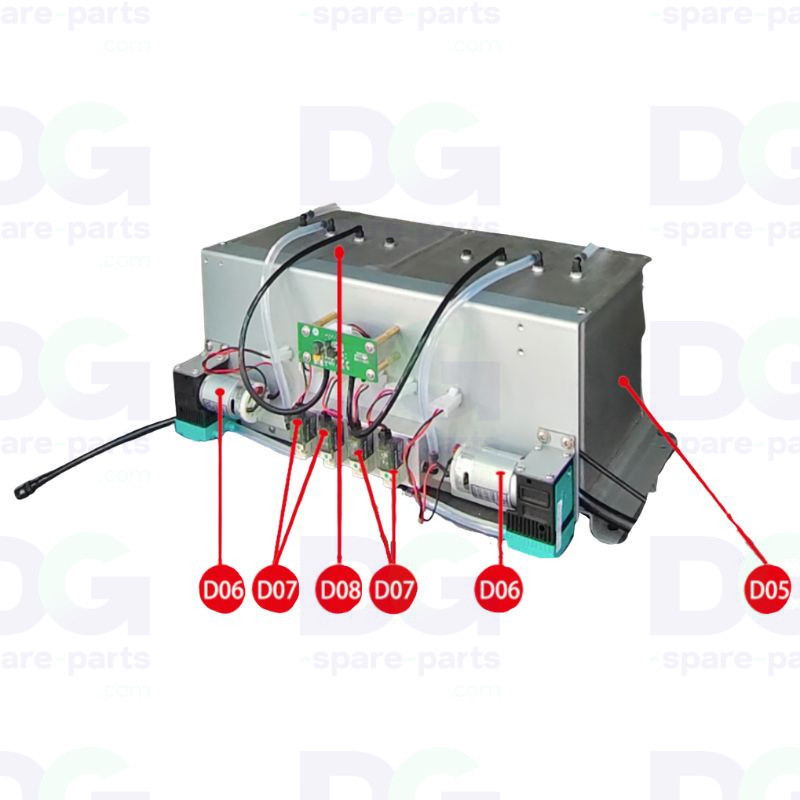

L'ensemble est livré monté sur sa platine, câblé et raccordé. Il contient exactement : 2 boîtes de pression négative (réf 2030040013), 2 pompes à vide / à air (réf 2020180006), 4 électrovannes pneumatiques TPC DR100-5H (réf 2020020007 – 3 voies miniatures, 24 V DC, 0~0,7 MPa) et 1 carte de régulation, reliés par les tubulures.

Fourni en lot complet prêt à installer, il remplace tout le module en une seule opération. Composants d'origine (boîtes et pompes HandTop, électrovannes TPC Mechatronics).

Caractéristiques techniques

• Type : ensemble (lot) de gestion de la pression négative – encre blanche
• Composition exacte : 2 boîtes de pression négative, 2 pompes à vide/air, 4 électrovannes TPC DR100-5H, 1 carte de régulation
• Boîtes de pression négative : réf OEM 2030040013 (anc. SS30406C)
• Pompes à vide / à air : réf OEM 2020180006 (anc. SS30411A)
• Électrovannes : TPC DR100-5H – réf OEM 2020020007 (anc. SS30403B)
• Détail électrovanne : 3 voies miniature (10 mm), 24 V DC, 0,85 W, pression 0~0,7 MPa
• Régulation : carte électronique intégrée
• Montage : sur platine, câblé et raccordé, avec tubulures
• Fonction : maintien de la pression négative du circuit d'encre blanche
• Livraison : lot complet monté, prêt à installer
• Type de pièce : pièces d'origine (HandTop + TPC)

Compatibilité et utilisation

• HandTop HT2512 (imprimante UV grand format)
• Système de pression négative de l'encre blanche
• Références d'origine : 2030040013, 2020180006, 2020020007

Fonction

• Maintenir la pression négative (dépression) du circuit d'encre blanche
• Éviter les fuites et bavures d'encre aux buses
• Stabiliser l'alimentation en encre blanche (encre dense)
• Assurer la régulation via les électrovannes et la carte intégrée

Symptômes possibles en cas d'usure

• Fuites ou bavures d'encre blanche aux buses
• Pression négative instable ou non maintenue
• Pompe muette, électrovanne bloquée, défaut de régulation
• Encre blanche qui décante / alimentation irrégulière

Remplacer cet ensemble rétablit la gestion de la pression négative de l'encre blanche de la HandTop HT2512 et fiabilise l'impression en blanc.
