3010104451 - Fitting Luer Lock Femelle vers Barb 3/32"

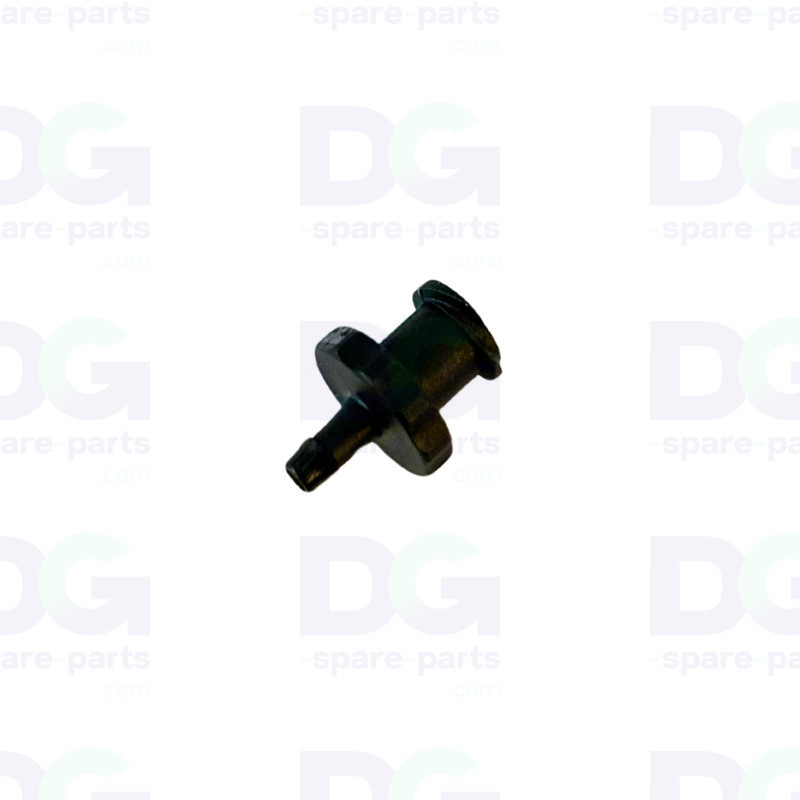

Fitting Luer Lock Femelle vers Barb 3/32" — Canon Océ Arizona — Réf. 3010104451

Le raccord Luer Lock femelle vers embout barbelé 3/32" (réf. 3010104456) est un composant de connectique du circuit d'alimentation en encre UV des imprimantes flatbed Canon Océ Arizona et Fujifilm Acuity Advance. Il assure la transition entre les tuyaux souples (diamètre intérieur 2,4 mm) et les connecteurs Luer Lock du circuit d'encre ou du bloc manifold.

L'embout barbelé 3/32" (environ 2,4 mm) s'insère et se maintient dans le tuyau souple par friction grâce à ses ergots de rétention. Côté Luer Lock femelle, le raccord se verrouille sur le mâle correspondant par rotation, garantissant une connexion étanche et démontable sans outils lors des opérations de maintenance.

Pièce d'usure courante lors des interventions sur le circuit d'encre, ce raccord se retrouve notamment dans les blocs manifold du chariot, les circuits de filtration et les assemblages de tuyauterie du système d'alimentation UV.

Caractéristiques techniques

• Référence OEM : 3010104451
• Type de raccord : Luer Lock femelle vers embout barbelé (barb)
• Diamètre embout barbelé : 3/32" (≈ 2,4 mm de diamètre intérieur de tuyau)
• Côté Luer : Femelle — compatible avec raccords mâles Luer Lock standard
• Système de fixation tuyau : Embout barbelé à friction — maintien mécanique sans collier
• Matériau : Polymère résistant aux encres UV et aux solvants
• Usage : Circuit d'alimentation en encre UV, bloc manifold chariot, filtration

Compatibilité et utilisation

• Canon Océ Arizona 200 GT
• Canon Océ Arizona 250 GT
• Canon Océ Arizona 300 GT
• Canon Océ Arizona 350 GT / 350 XT
• Canon Océ Arizona 360 GT / 360 XT
• Canon Océ Arizona 440 GT / 440 XT
• Canon Océ Arizona 460 GT / 460 XT
• Canon Océ Arizona 480 GT / 480 XT
• Canon Océ Arizona 550 GT / 550 XT
• Fujifilm Acuity Advance HD2504
• Fujifilm Acuity Advance Select HD (séries HD4006 / HD4008 / HD5004 / HD5006)

Fonction

• Assure la jonction étanche entre les tuyaux souples 2,4 mm et les connecteurs Luer Lock du circuit d'encre
• Permet le raccordement démontable du circuit d'alimentation UV sans outils (déverrouillage Luer par rotation)
• Composant du bloc manifold du chariot d'impression (vacuum et circuit encre)
• Maintient l'étanchéité du circuit sous pression lors de l'alimentation des têtes d'impression UV

Symptômes possibles en cas d'usure ou de casse

• Fuites d'encre UV au niveau des connexions tuyau/circuit Luer Lock
• Tuyau qui se décroche de l'embout lors des mouvements du chariot
• Pression d'encre instable entraînant des défauts d'impression (manque d'encre, irrégularités)
• Raccord fissuré ou cassé suite à une intervention de maintenance sur le circuit d'encre

Ce raccord est à remplacer systématiquement lors d'une intervention sur le bloc manifold ou le circuit d'encre UV, particulièrement si des traces de fuite ou une déformation de l'embout barbelé sont constatées.
