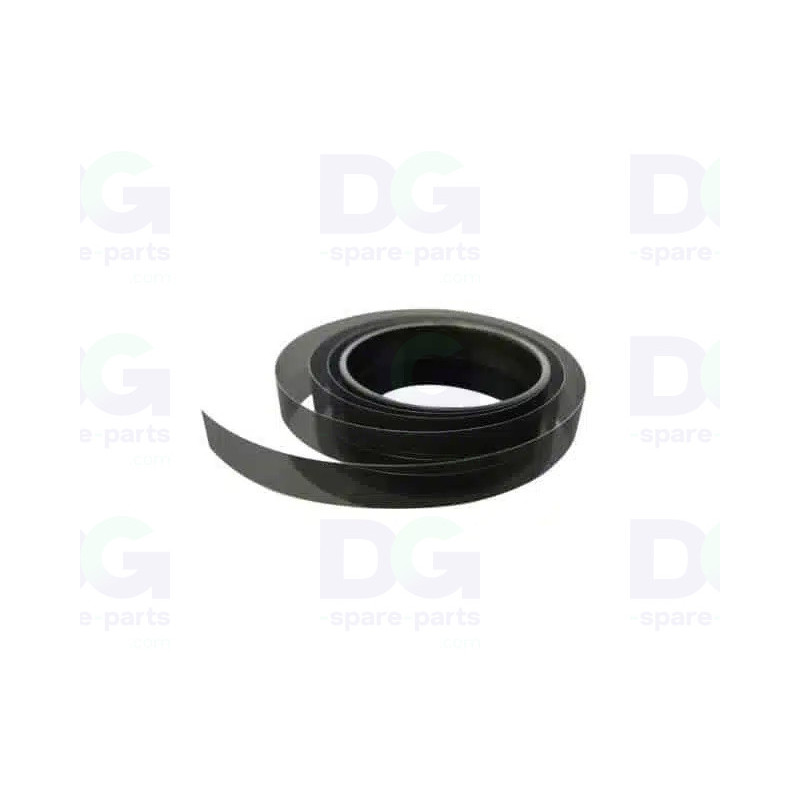

22665276 - Hoja, escala lineal SJ-740 (cinta codificadora)

Banda de encoder lineal – Roland SJ-740 – 22665276

La cinta de encoder lineal Roland 22665276 (Sheet, Linear Scale SJ-740) es la regla óptica fijada a lo largo del carril del carro de los modelos SJ-740 y SJ-745EX. El sensor del encoder la lee de forma continua para determinar la posición exacta de los cabezales.

Sus graduaciones de 180 líneas por pulgada (180 LPI) proporcionan al controlador la referencia de posición en cada pasada. Esta precisión garantiza una colocación exacta de las gotas y una impresión bidireccional sin desajustes.

Se suministra por separado, con las dimensiones originales de 2550 × 15 mm, incluidos los orificios de fijación. Tres opciones a elegir en esta ficha: Nuevo (pieza original de Roland), Reacondicionado (pieza original revisada) o Nuevo / Compatible (cinta fabricada por DG Spare Parts).

Características técnicas

• Referencia OEM: 22665276
• Fabricante: Roland DG
• Tipo de pieza: Banda de codificador lineal (escala de codificador lineal / tira de codificador)
• Resolución: 180 LPI
• Dimensiones: 2550 mm × 15 mm (longitud total, incluidos los orificios)
• Eje afectado: Desplazamiento del carro de impresión
• Entrega: Pieza suelta
• Estado: Nuevo (OEM), reacondicionado o nuevo/compatible, según la variante elegida

Compatibilidad y uso

• Roland SJ-740
• Roland SJ-745EX

Versión «Nueva / Compatible» – fabricada por DG Spare Parts

• Cinta cortada en nuestro taller a partir de una cinta codificadora genérica de 180 LPI, con un ancho de 15 mm y una longitud original de 2550 mm.
• Se entrega sin orificios de fijación: el cliente debe perforarlos marcando la posición de los orificios de su cinta original.
• Misma resolución y mismo ancho que la pieza original, compatible con el sensor de codificador existente.
• Fabricación bajo pedido, sin garantía del fabricante Roland.

Función

• Proporcionar al sensor del codificador la referencia de posición del carro
• Garantizar la sincronización entre el desplazamiento del carro y el disparo de los cabezales
• Garantizar la alineación de las pasadas de ida y vuelta
• Mantener la precisión dimensional de las impresiones

Posibles síntomas en caso de desgaste

• Error «Motor error» o parada del carro durante la impresión
• Desfase o duplicación de las pasadas en modo bidireccional
• Rayas finas e irregulares a lo ancho del soporte
• Rayas, marcas de tinta o graduaciones borradas visibles en la banda

La sustitución de la cinta del codificador restablece un posicionamiento fiable del carro y elimina los defectos de registro relacionados con una lectura alterada.

♻️ DG Spare Parts: especialista europeo en recambios para impresoras y trazadores de gran formato.
