CR-Riemenbaugruppe – DG-43002

Stahlriemen des Schlittens DG-43002 – Mutoh ValueJet

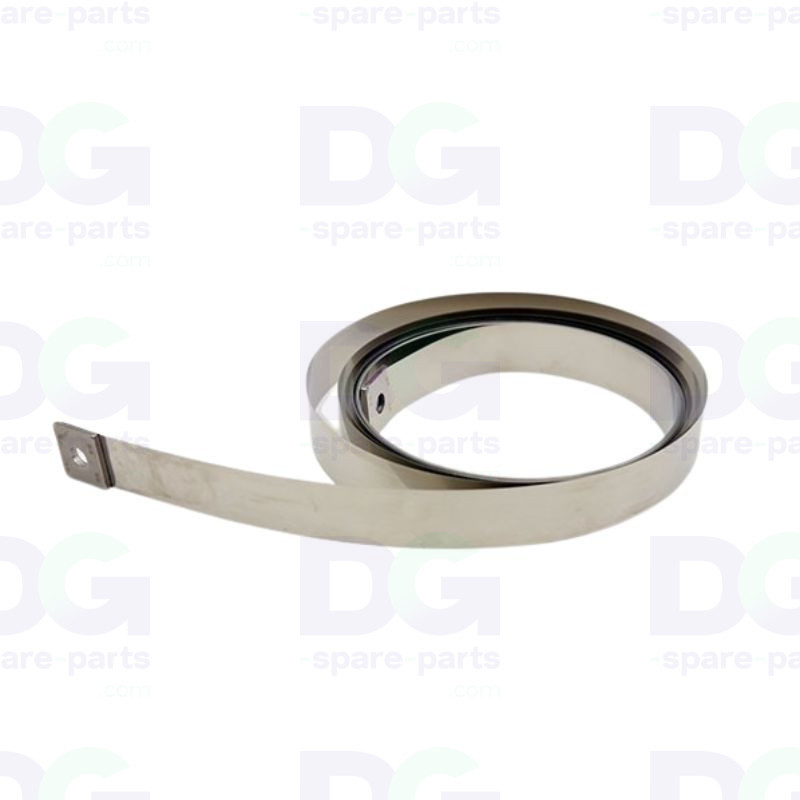

Der Stahlriemen des Schlittens (CR Belt Assy, Ref. DG-43002) ist der Antriebsriemen aus Stahl der 64-Zoll-Großformatdrucker Mutoh ValueJet. Er verbindet den Antriebsmotor mit dem Schlitten und sichert dessen genaue Bewegung über die gesamte Druckbreite. Aus flexiblem Stahl gefertigt, bietet er eine höhere Steifigkeit und Maßhaltigkeit als ein herkömmlicher Zahnriemen. Seine Länge von 4755 mm und seine Breite von 15 mm erlauben einen Antrieb ohne Dehnung und ohne Spiel und sichern so eine genaue Positionierung des Schlittens auch bei hoher Geschwindigkeit. Als Originalteil von Mutoh wird der CR Belt Assy bei Dehnung, Verformung oder Beschädigung gewechselt, sobald die Genauigkeit der Schlittenfahrt leidet.

Technische Daten

• OEM-Referenz: DG-43002
• Hersteller: Mutoh
• Teileart: Stahlriemen des Schlittens
• Bauart: Stahlriemen des Schlittens (CR Steel Belt Assy)
• Werkstoff: Flexibler Stahl
• Länge: 4755 mm (64 Zoll)
• Breite: 15 mm
• Achse: Y (waagerechte Fahrt des Schlittens)
• Kompatible Modelle: Mutoh VJ-1604X / VJ-1604WX, VJ-1624 / VJ-1624W / VJ-1624WX, VJ-1626UH, VJ-1627MH / VJ-1628MH / VJ-1628X, VJ-1638X / VJ-1638WX, VJ-1938WX, VJ-2638 / VJ-2638X, VJ-628X, Reihe XPJ
• Versand: Versandfertig zum Einbau

Kompatibilität und Verwendung

• Mutoh Valuejet 16xx
• Mutoh Valuejet 19xx
• Mutoh Valuejet 26xx
• Mutoh Valuejet 1627MH

Funktion

• Treibt den Druckschlitten über die gesamte Medienbreite an
• Überträgt die Bewegung des CR-Motors mit größter Genauigkeit auf den Schlitten
• Sichert dank der Steifigkeit des Stahls eine exakte Positionierung (keine Dehnung)
• Hält schnellen Beschleunigungen und Verzögerungen im bidirektionalen Betrieb stand
• Hält die Spannung über den gesamten Weg des Schlittens gleichbleibend

Mögliche Verschleißerscheinungen

• Wiederkehrender waagerechter Versatz zwischen den Druckdurchgängen
• Ungewöhnliche metallische Geräusche während der Fahrt des Schlittens
• Spürbare Schwingungen am Schlitten bei hoher Geschwindigkeit
• Instabile oder unmögliche bidirektionale Ausrichtung
• Sichtbare Verschleißspuren, Knicke oder Verformungen am Stahlriemen

Der Austausch dieses Teils stellt die einwandfreie Funktion der Maschine wieder her.
