E300361 – Linear-Encoder-Skala 3043 (Encoderband)

Linearer Encoderskala – Mimaki JV3-250SP – E300361

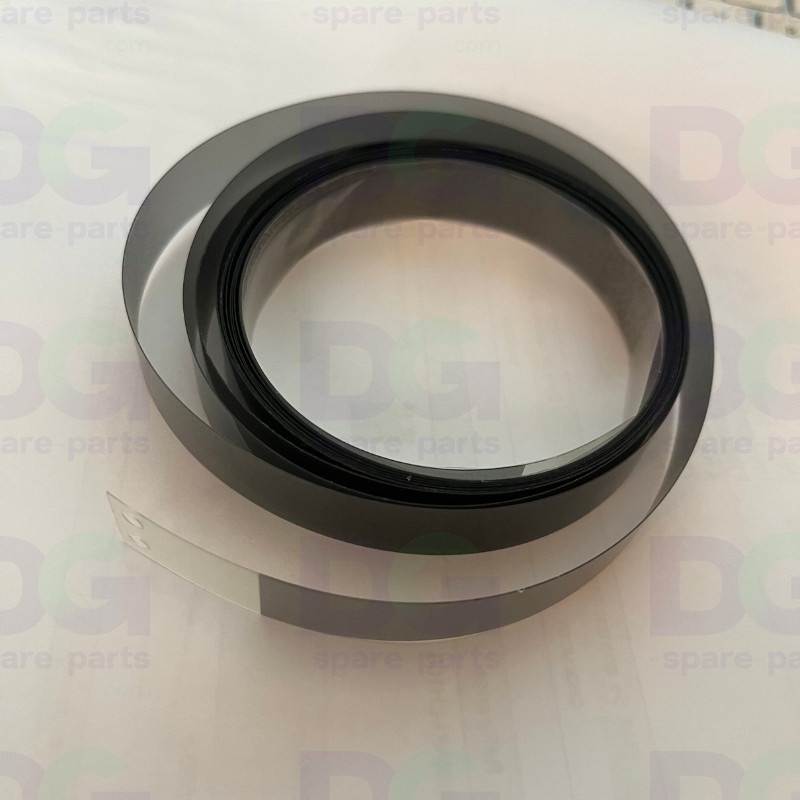

Das lineare Encoderband Mimaki E300361 (Linear Encoder Scale 3043) ist die optische Maßleiste, die entlang der Y-Schiene des JV3-250SP, einer 2,5 m langen Solvent-Druckmaschine, angebracht ist. Der Encoder-Sensor liest diese Skala kontinuierlich ab, um die genaue Position der Druckköpfe zu ermitteln.

Seine Teilung von 180 Linien pro Zoll (180 LPI) liefert der Steuerung bei jedem Durchgang die Positionsreferenz. Diese Präzision gewährleistet eine exakte Tropfenplatzierung und einen bidirektionalen Druck ohne Versatz.

Wird einzeln geliefert, in den Originalabmessungen von 3043 × 15 mm, einschließlich Befestigungslöcher. Drei Varianten stehen auf diesem Datenblatt zur Auswahl: Neu (Mimaki-Originalteil), Überholt (geprüftes Originalteil) oder Neu / Kompatibel (von DG Spare Parts hergestelltes Band).

Technische Daten

• OEM-Teilenummer: E300361
• Hersteller: Mimaki
• Teiltyp: Linear-Encoder-Skala (Linear Encoder Scale / Encoder Strip)
• Auflösung: 180 LPI
• Abmessungen: 3043 mm × 15 mm (Gesamtlänge, einschließlich Bohrungen)
• Betroffene Achse: Y – Bewegung des Druckwagens
• Lieferumfang: Einzelteil
• Zustand: Neu (OEM), generalüberholt oder neu / kompatibel, je nach gewählter Variante

Kompatibilität und Verwendung

• Mimaki JV3-250SP

Version „Neu / Kompatibel“ – hergestellt von DG Spare Parts

• Das Band wird in unserer Werkstatt aus einem generischen 180-LPI-Encoderband mit einer Breite von 15 mm und einer Originallänge von 3043 mm zugeschnitten.
• Wird ohne Befestigungslöcher geliefert: Diese müssen vom Kunden selbst gebohrt werden, wobei die Position der Löcher des Originalbands als Vorlage dient.
• Gleiche Auflösung und gleiche Breite wie das Originalteil, kompatibel mit dem vorhandenen Encodersensor.
• Fertigung auf Bestellung, ohne Herstellergarantie von Mimaki.

Funktion

• Bereitstellung der Positionsreferenz des Schlittens auf der Y-Achse für den Encoder-Sensor
• Sicherstellung der Synchronisation zwischen der Bewegung des Schlittens und dem Druckvorgang der Druckköpfe
• Gewährleistung der Ausrichtung von Hin- und Rücklaufdurchgang
• Die Maßgenauigkeit der Drucke gewährleisten

Mögliche Symptome bei Verschleiß

• Fehlermeldung „Y current over“ oder Stillstand des Schlittens während des Druckvorgangs
• Versatz oder Doppelung der Druckdurchgänge im bidirektionalen Modus
• Feine, unregelmäßige Streifen über die gesamte Breite des Druckmediums
• Kratzer, Tintenflecken oder ausgewaschene Skalenmarkierungen auf dem Band

Der Austausch des Encoder-Bandes stellt eine zuverlässige Positionierung des Druckwagens wieder her und beseitigt Registerfehler, die auf eine beeinträchtigte Abtastung zurückzuführen sind.
